大家好。在芯片電源完整性設計中，去耦電容的選型與布局直接關系到芯片能否穩定工作。傳統開發流程中，工程師往往在PCB布局階段才倉促調整去耦電容的數量和位置，一旦發生改動，極易牽涉信號線、過孔等多個要素，導致大面積返工。如果在原理圖階段就能完成去耦電容的初步分析，并確定電容與電源引腳之間的合理距離，就可以將這部分約束提前傳遞到PCB設計中，有效提升效率與質量。

Cadence新增的去耦電容分析功能，支持在原理圖界面直接為目標芯片添加去耦電容，并通過阻抗頻率曲線驗證去耦效果，同時將電容擺放距離以“有效區域”形式傳遞至版圖環境。

本次分享將演示如何利用去耦電容分析功能，完成從電容選型到距離約束的完整配置流程。以下是關鍵步驟總結：

一：?jiǎn)?dòng)去耦電容分析

在原理圖界面中，選中需要添加去耦電容的目標芯片。

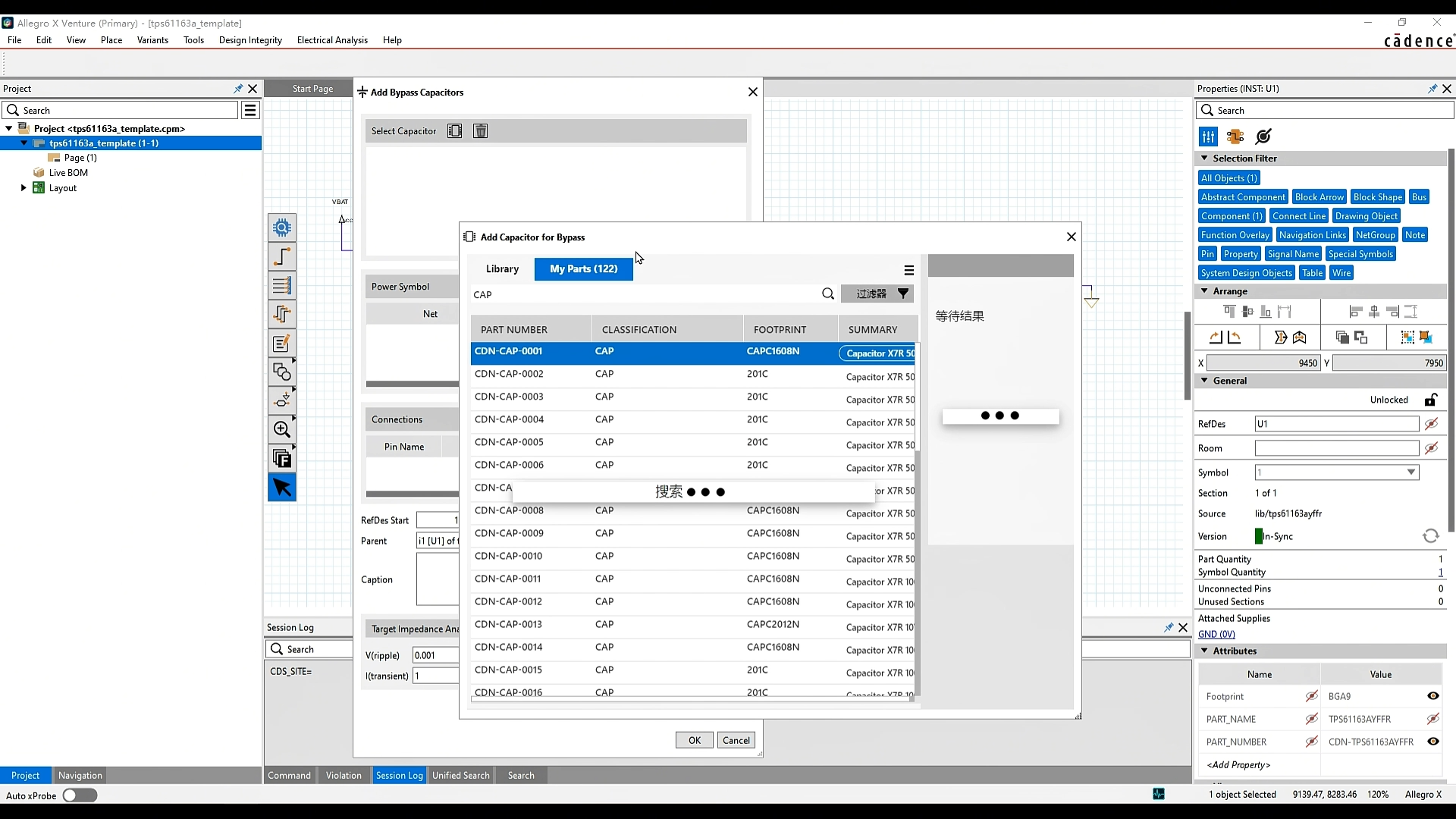

點擊左上角的芯片圖標，從器件庫中快速選擇并添加電容（如680pF、1μF、10μF等不同容值）。

二：配置連接關系

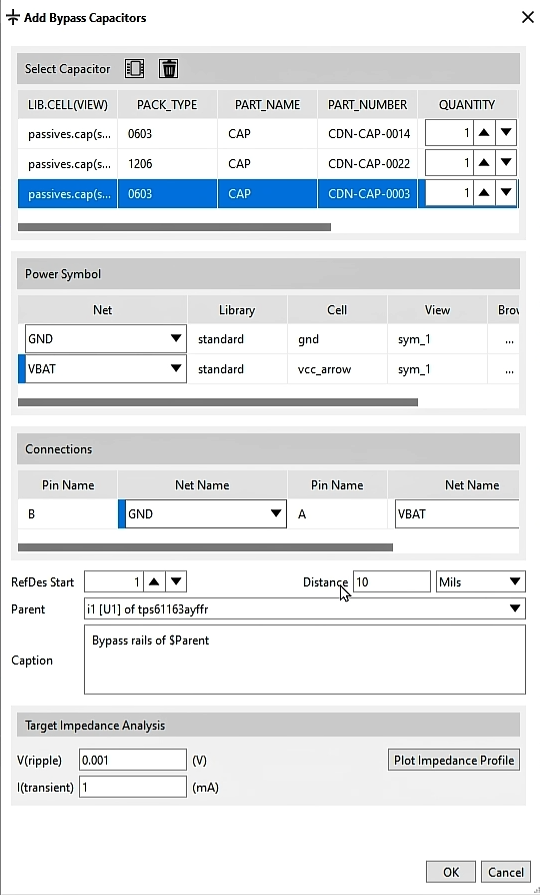

Power Symbol：指定去耦電容所連接的電源網絡。

Connections：定義電容引腳與電源/地網絡的對應關系，確保連接正確。

參考位號起始值：設定自動生成電容位號的起始編號。

三：設定擺放距離

Distance：設置去耦電容與芯片電源引腳的間距（如10mil），統一電容擺放位置，避免手動放置雜亂，同時保證走線最短。

四：執行阻抗分析

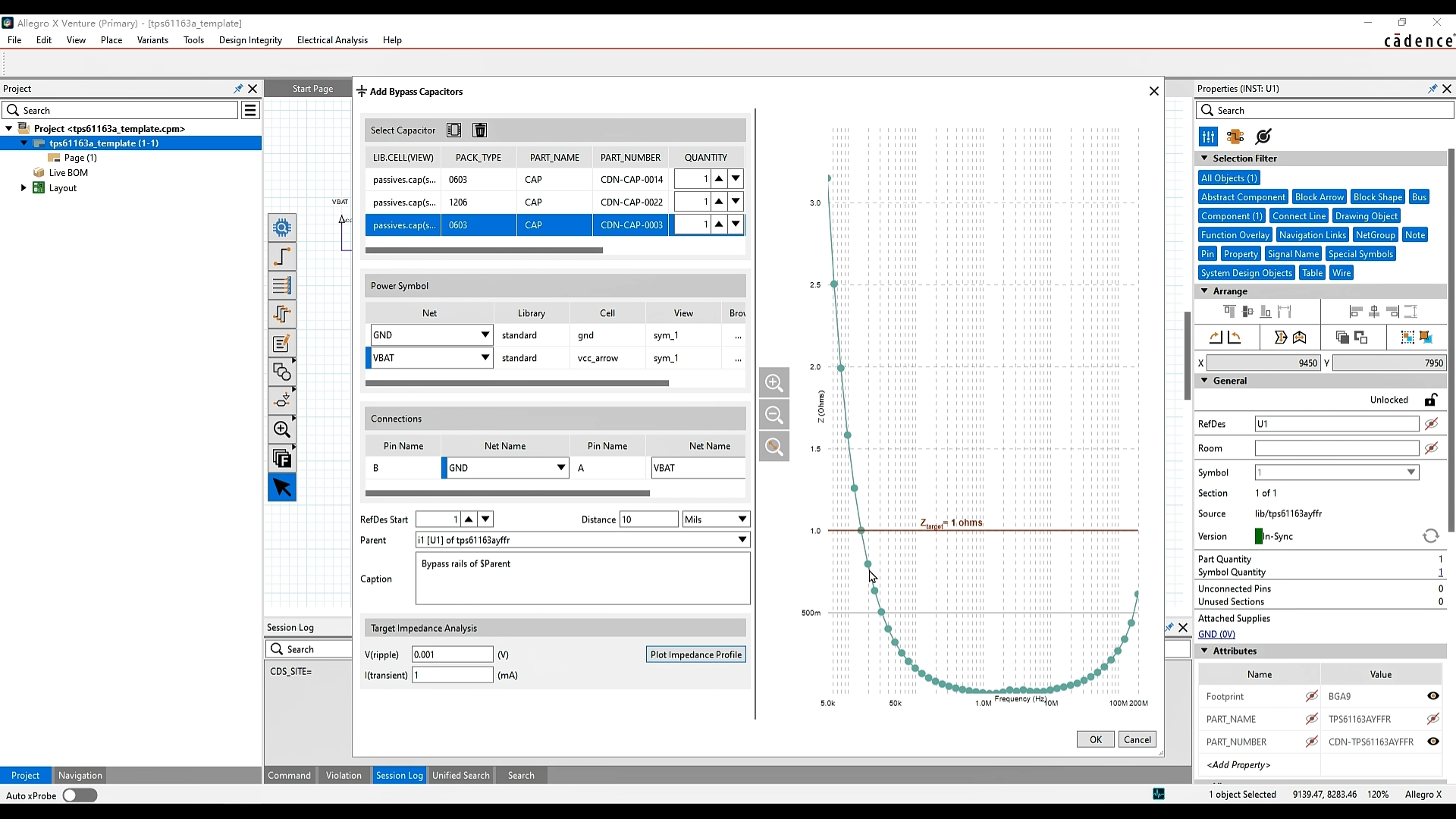

保持Target Impedance Analysis默認數值，點擊Plot Impedance Profile生成阻抗頻率曲線。

紅線為目標阻抗值，綠線為實際阻抗曲線。在不同頻率范圍內觀察曲線變化。

通過調整電容數量或擺放距離，反復打印曲線，觀察實際阻抗是否向目標值收斂，直至找到“剛剛好”的設計方案。

五：確認并放置

調整完成后，點擊OK，系統自動在芯片周邊生成去耦電容及對應的距離約束。

通過以上五步，即可在原理圖階段完成去耦電容的分析與布局約束，避免后期PCB返工。
