大家好。在原理圖設計中，快速獲取并調用準確的元器件符號是提升設計效率的關鍵環節。Cadence 25.1 新版本為 System Capture 新增了SnapMagic 集成功能，使得用戶可以在原理圖設計過程中，隨時接入龐大的 SnapMagic 在線元器件庫，便捷地搜索并調用所需器件，無需手動建庫或從外部導入。

本次分享將介紹如何在 System Capture 中配置并使用 SnapMagic 集成功能。以下是關鍵步驟總結：

一：打開元器件庫

打開原理圖，依次點擊Place→Component，打開元器件庫面板。

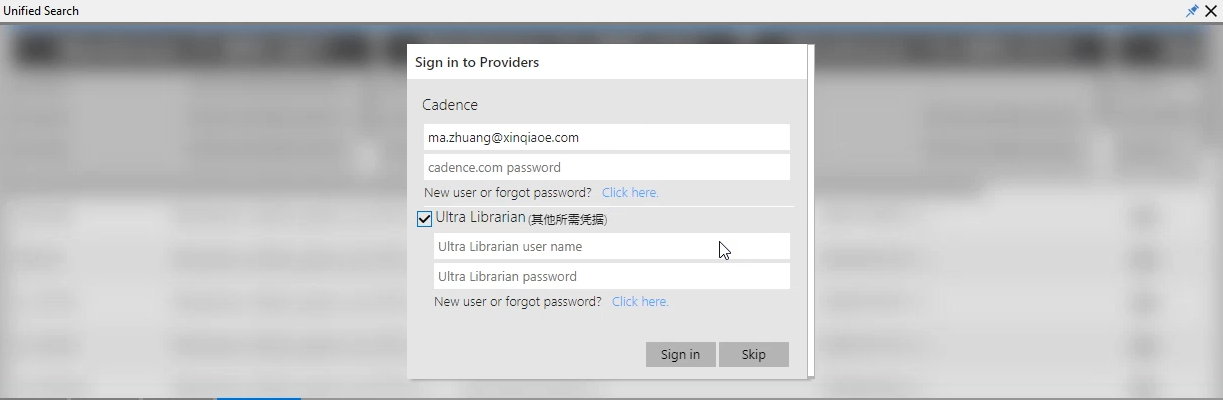

二：確認 SnapMagic 庫的存在

在庫列表中查看是否存在SnapMagic 庫。

如果沒有顯示，請確認當前已登錄 Cadence 賬號（未登錄狀態下 SnapMagic 庫不可見）。

圖1

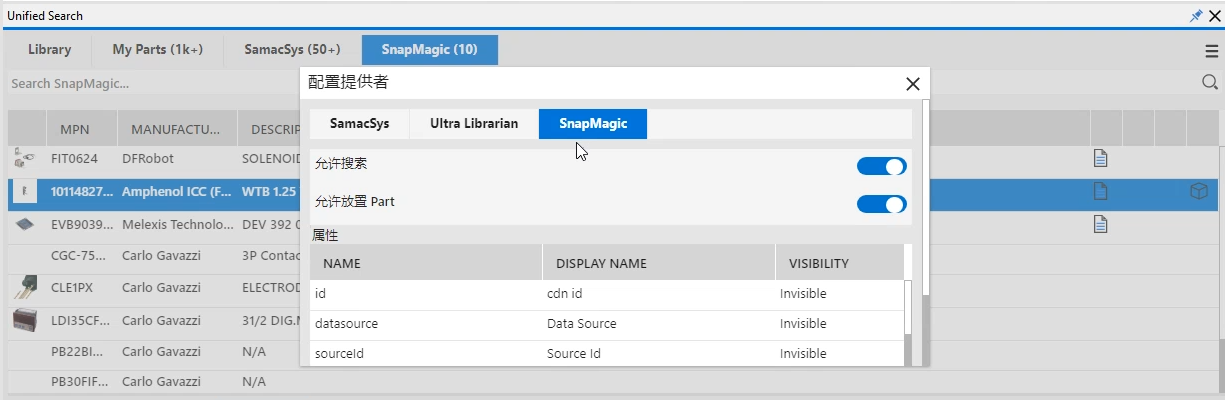

三：配置 SnapMagic 提供者（如需要）

點擊右側菜單，選擇配置提供者→SnapMagic。

可按需設置以下選項：

是否允許搜索

是否允許擺放

屬性名稱及是否顯示

配置完成后點擊發布。

圖2

四：重新登錄并開始使用

配置發布后，需要重新登錄 Cadence 賬號。

登錄成功后，元器件庫中將出現 SnapMagic 庫，即可正常搜索并調用器件。

圖3

通過以上四步，即可在 System Capture 中啟用 SnapMagic 集成功能，享受在線庫帶來的便捷建庫體驗。
