在LED照明與適配器應用場景中，電源方案的成本、效率與穩定性一直是核心關注要點。久宇盛電子推出的CR5686C+SiC驅動+CR2015K反激電源方案，以24V4A恒壓輸出為核心，兼顧低成本、高功率因數與優異性能，為中小功率電源設計提供了極具競爭力的選擇。
一、方案核心亮點：高性價比，性能拉滿
這款方案專為176~264VAC寬電壓輸入場景設計，適配全球主流電網，同時具備多項關鍵優勢：
? 低成本架構：采用通用低成本器件，無需昂貴外圍元件，有效降低BOM成本；
? 高PF、低THD：功率因數最高可達0.997，總諧波失真控制優異，滿足照明類電源的諧波要求；
? 高壓啟動+低待機功耗：寬電壓?jiǎn)?dòng)能力，待機功耗極低，助力產品通過節能認證；
? 穩定恒壓輸出：24V4A（96W）恒壓輸出，適配LED燈帶、小型設備適配器等場景。

?
二、核心芯片解析：分工明確，協同高效
方案采用“主控+同步整流”的經典架構，CR5686C與CR2015K分別承擔核心控制與高效整流職責，搭配SiC驅動實現性能躍升。
1. 主控芯片CR5686C：SiC直驅，高集成度
CR5686C是一款專為反激電源設計的高集成度控制IC，采用SOP-8L小封裝，具備以下核心特性：
? SiC直驅能力：可直接驅動碳化硅（SiC）MOSFET，相比傳統硅基器件，開關損耗更低，效率顯著提升；
? 高PF、低THD優化：內置恒定導通時間控制，配合QR準諧振工作模式，實現高功率因數校正；
? 靈活拓?fù)渲С郑焊綦x與非隔離架構均可適配，簡化不同場景的電路設計；
? 低功耗設計：高壓?jiǎn)?dòng)電路+低待機功耗控制，兼顧啟動性能與節能需求。
2. 同步整流芯片CR2015K：全模式適配，高效整流
CR2015K是專為反激電源副邊同步整流設計的芯片，采用TO-252封裝，集成高壓同步整流MOS，大幅降低整流損耗：
? 多模式支持：兼容CCM（連續導通）、DCM（斷續導通）、QR（準諧振）多種工作模式，適配不同負載場景；
? 寬應用場景：支持PSR（原邊反饋）、SSR（副邊反饋）架構，最高工作頻率可達200KHz；
? 自供電設計：無需額外輔助繞組，簡化外圍電路，降低成本與PCB面積；
? 高低邊兼容：支持高低邊整流應用，靈活適配不同變壓器與輸出拓?fù)洹?br /> 三、方案電路與樣機展示：從原理到實物
1. 完整原理圖解析
方案采用典型的AC-DC反激拓?fù)?，電路分為輸入濾波、整流橋、PFC+主控控制、變壓器隔離、副邊同步整流、輸出濾波六大模塊：
? 輸入部分：EMI濾波電路抑制電網干擾，整流橋?qū)⒔涣麟娹D(zhuǎn)換為高壓直流電；
? 控制部分：CR5686C作為主控，配合SiC驅動管實現開關管的高效控制；
? 輸出部分：CR2015K同步整流替代傳統二極管整流，大幅降低導通損耗，提升效率；
? 保護部分：電路內置過流、過壓、過熱保護機制，保障電源穩定工作。
2. PCB布局與樣機設計
為保障性能與散熱，PCB采用雙層布局，頂層布局高壓元件與功率器件，底層優化走線與散熱路徑，關鍵信號回路短而緊湊，減少電磁干擾：
? 變壓器、功率管、整流管等發熱器件合理分布，預留散熱空間；
? 高壓與低壓區域物理隔離，滿足安規距離要求；
? 實測樣機尺寸緊湊，可輕松適配標準電源外殼，滿足35℃環境溫度下滿載長期工作需求。

四、實測性能數據：效率與穩定性雙優
方案在176V~264VAC全電壓范圍、10%~100%負載條件下進行了全面測試，關鍵數據表現亮眼：
1. 輸入特性（滿載100%負載）

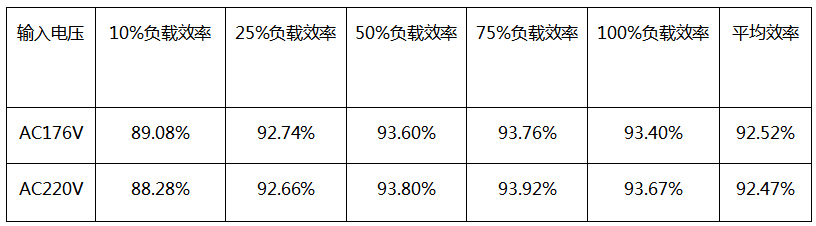

2. 效率表現
不同負載條件下，方案平均效率穩定在92%以上，25%~100%負載區間平均效率最高達92.52%，滿載效率可達93%以上，遠超傳統二極管整流方案：

3. 輸出特性
? 負載調整率≤1.15%，線性調整率≤-2.8%，輸出電壓穩定性優異，空載電壓最高25.10V，滿載電壓穩定在24.38V，電壓波動極??；
? 35℃環境溫度下滿載溫升測試通過，關鍵器件溫升控制在合理范圍，保障長期可靠性。
五、應用場景與價值
這款CR5686C+SiC+CR2015K方案，完美適配以下場景：
? LED照明領域：LED燈帶、戶外燈具、工業照明電源，高PF低THD滿足行業標準；
? 適配器領域：小型家電適配器、工業控制電源，24V4A輸出適配各類低壓設備；
? 成本敏感場景：低成本架構+優異性能，幫助終端產品在滿足性能要求的同時，實現成本優化。
久宇盛電子的這款方案，以成熟的反激拓?fù)錇榛A(chǔ)，通過SiC驅動與同步整流技術的結合，在低成本前提下實現了高效率、高穩定性的電源設計，為中小功率電源應用提供了高性價比的解決方案。
?
