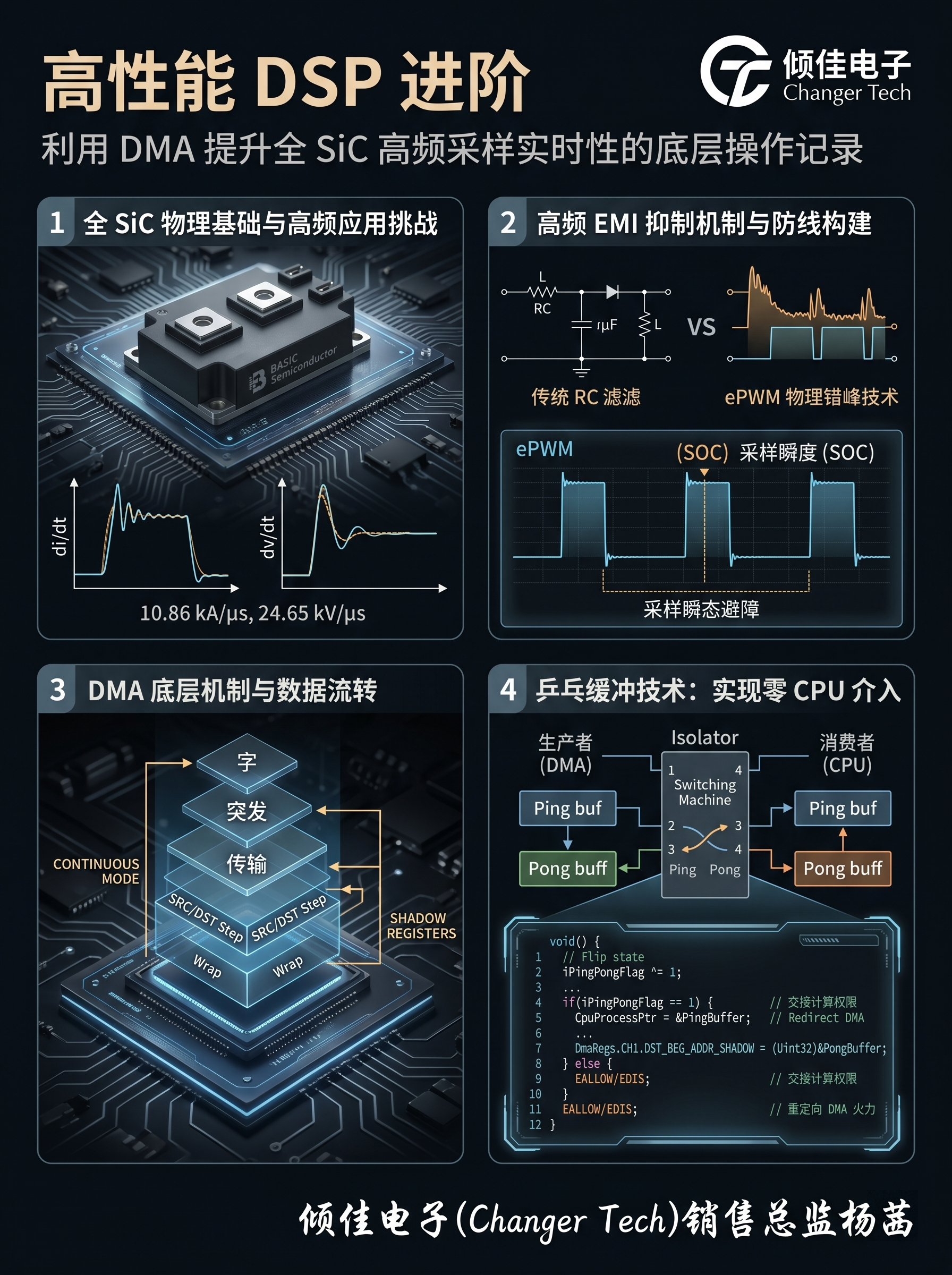

高性能 DSP 進階：利用 DMA 提升全 SiC 高頻采樣實時性的底層操作記錄

第一章 全碳化硅 (SiC) 功率器件的物理基礎與高頻應用挑戰

在現代電力電子系統向高功率密度、高轉換效率和極致緊湊化演進的進程中，寬禁帶（Wide Bandgap, WBG）半導體材料，特別是碳化硅（Silicon Carbide, SiC），已經成為推動這一技術變革的最核心力量。與傳統的硅（Si）基絕緣柵雙極型晶體管（IGBT）相比，SiC MOSFET 具備極低的導通電阻、卓越的高溫工作能力以及幾乎可以忽略不計的開關損耗，使其能夠在數十千赫茲乃至數百千赫茲的開關頻率下高效運行 。然而，開關頻率的顯著提升以及器件極快的開關瞬態，對底層的數字控制系統（尤其是數字信號處理器 DSP 的模數轉換與數據搬運架構）提出了前所未有的嚴苛要求。

1.1 SiC MOSFET 的靜態與封裝物理特性

為了深刻理解全 SiC 系統對 DSP 控制造成的底層硬件壓力，必須首先剖析功率器件本身的物理與封裝特性。以基本半導體（BASIC Semiconductor）推出的多款工業級與車規級 SiC MOSFET 模塊為例，其第三代（B3M）芯片技術在品質因數（FOM，即 RDS(ON)?×QG?）、開關損耗以及長期可靠性方面實現了顯著的性能躍升 。

在高功率密度模塊的設計中，封裝材料的熱力學與機械物理性能直接決定了器件能否承受高頻開關帶來的高熱流密度。基本半導體在其 Pcore?2 系列（包括 62mm 與 ED3 封裝）模塊中，引入了高性能的氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷覆銅板以及高溫焊料工藝 。通過對不同陶瓷基板材料的物理特性進行對比可以發現，Si3?N4? 在綜合性能上展現出了壓倒性的優勢?；景雽?dǎo)體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

下表詳細對比了常見功率模塊陶瓷基板的物理特性參數 ：

從物理數據可以看出，氧化鋁（Al2?O3?）雖然成本最低，但其熱導率極差且材質較脆；氮化鋁（AlN）擁有極佳的熱導率，但其抗彎強度較差，導致在實際模塊封裝中必須增加基板厚度（典型厚度為 630 μm）以防破裂，這在一定程度上抵消了其熱導率優勢 。而氮化硅（Si3?N4?）雖然熱導率略遜于 AlN，但其高達 700 N/mm2 的抗彎強度和 6.0 MPam? 的斷裂韌性，使其不僅能夠承受極端的機械應力，還允許將基板厚度削減至 360 μm 左右。在經過 1000 次嚴苛的溫度沖擊試驗后，Si3?N4? 覆銅板依然能夠保持良好的結合強度，而不像 Al2?O3? 或 AlN 那樣出現銅箔與陶瓷分層的失效現象 。這種高可靠性的物理封裝使得 SiC MOSFET 能夠在極高的結溫（最高可達 175°C）和頻繁的熱循環下穩定工作，進而為系統推高開關頻率提供了堅實的硬件后盾。

此外，部分 SiC MOSFET 模塊在內部集成了 SiC 肖特基勢壘二極管（SBD）。這種內置 SBD 的設計極大地降低了模塊在續流期間的二極管管壓降（VSD?），并且?guī)缀跸朔聪蚧謴?fù)電荷。更重要的是，內置 SiC SBD 有效抑制了 SiC MOSFET 在長期體二極管導通狀態下可能引發的雙極性退化（Bipolar Degradation）風險，使得器件在運行 1000 小時后，其導通內阻（RDS(on)?）的變化率能夠嚴格控制在 3% 以內 。

下表展示了基本半導體幾款典型工業級 SiC MOSFET 半橋模塊的核心電氣參數，這些參數構成了評估控制系統采樣與驅動時序的硬件基準 ：

1.2 高頻開關瞬態特性與寄生電磁干擾的耦合機制

全 SiC 功率電子系統的核心優勢在于其極快的開關瞬態。然而，正是這種納秒級的狀態切換，對 DSP 的模擬采集和控制時序造成了極大的電磁干擾挑戰。

通過對基本半導體 BMF540R12MZA3 和 BMF540R12KA3 模塊的雙脈沖測試數據進行深度解析，可以直觀地量化這種極端瞬態。在 600V 母線電壓、540A 負載電流、結溫 25°C 且柵極電阻 RG(on)?/RG(off)?=2Ω 的嚴苛測試條件下，BMF540R12KA3 模塊的開通時間（上升時間 tr?）僅為 63 納秒，開通電流變化率（開通 di/dt）高達 8.00 kA/μs，而開通電壓變化率（開通 dv/dt）達到 6.88 kV/μs 。在關斷瞬態，其下降時間（tf?）更是短至 43.2 納秒，關斷 di/dt 飆升至 10.86 kA/μs，關斷 dv/dt 高達 15.04 kV/μs 。在溫度升高至 175°C 時，這些變化率依然維持在極高的水平（如關斷 di/dt 達到 10.51 kA/μs）。對于 BMF540R12MZA3（ED3 封裝模塊），在 ID?=540A 條件下，其關斷 dv/dt 甚至高達 24.65 kV/μs 。

這種高達數十千伏每微秒的 dv/dt 和十千安每微秒的 di/dt 在系統中不可避免地會與物理回路的寄生參數發生強烈的電磁耦合。根據電磁學基本偏微分方程 Δv=Lσ??dtdi?，當系統中的綜合寄生電感（包括柵極驅動回路電感、功率開關回路主電感、模塊內部封裝電感以及直流母線 PCB 走線電感）與極高的 di/dt 耦合時，會產生極高的瞬態感生電壓 。盡管先進的 SiC 模塊采用了低雜散電感設計（例如 Pcore?2 62mm 系列的雜散電感控制在 14 nH 及以下 ），但在 10 kA/μs 量級的 di/dt 下，僅模塊內部的寄生電感就會產生 140V 的電壓過沖，如果加上外部母排的寄生電感，最終疊加在器件漏源極兩端的關斷電壓尖峰極易逼近甚至突破 1200V 的阻斷電壓安全裕度 。

除了電壓過沖問題，高 dv/dt 還極易引發橋式拓?fù)渲兄旅募纳桌招?yīng)（Miller Effect）。當上半橋 SiC MOSFET 極速開通時，橋臂中點電壓迅速從 0 躍升至母線電壓。極高的 dv/dt 會通過下半橋處于關斷狀態的 MOSFET 的柵漏寄生電容（即米勒電容 Crss?）注入位移電流，該米勒電流 Igd?=Crss??dtdv? 將流經關斷回路的柵極電阻，在器件的柵源極兩端產生一個正向電壓降 。SiC MOSFET 的典型閾值電壓（VGS(th)?）相對較低，例如基本半導體的模塊典型閾值為 2.7 V，而在高溫 175°C 時更是會下降至 1.85 V 左右 。一旦米勒效應誘發的電壓尖峰超過此高溫閾值，下管將被瞬間誤導通，引發災難性的橋臂直通短路故障。因此，現代驅動器必須利用諸如米勒鉗位（Miller Clamp）功能或施加足夠深的負壓偏置（如 -4V 至 -5V）來提供安全的關斷阻抗路徑，從而強制抽取米勒電荷 。

第二章 模擬信號采樣的高頻電磁干擾機制與防線構建

物理層面的高頻瞬態不僅對功率模塊和驅動硬件構成了巨大的生存挑戰，更是數字信號處理器（DSP）在閉環控制中獲取純凈反饋信號的最大天敵。

2.1 開關振鈴對 ADC 信號鏈的污染機理

在數百千赫茲的開關頻率下，由于寄生電感與器件結電容（Coss?）的諧振效應，每次硬開關動作都會在相電流或直流母線電壓的傳感器輸出端激發出強烈的高頻振鈴（Ringing）噪聲。相關學術研究與工業實驗表明，即便在傳感調理電路中實施了傳統的低通濾波，當 GaN 或 SiC 功率級切換時，在運算放大器的輸入端依然能夠觀察到顯著的共模噪聲應力。在高頻射頻干擾的整流作用下，ADC 模擬管腳上的電壓信號不僅會出現高達數百毫伏的瞬態尖峰，還會產生直流偏移（DC Shift）以及低頻失真現象，且這種失真會隨著開關頻率或母線電壓的升高而呈非線性放大 。

如果數字控制器的模數轉換器（ADC）嚴格遵循傳統的周期性中斷采樣策略，且未在時間維度上規避這些開關噪聲瞬態，那么由于混疊效應的存在，高頻振鈴噪聲將會被采樣保持（S+H）電路直接捕捉并“凍結”為錯誤的數字量 ?？刂骗h(huán)路在接收到被嚴重污染的電流或電壓反饋值后，比例積分（PI）調節器或諧振控制器將計算出錯誤的修正量，導致生成的脈寬調制（PWM）占空比發生劇烈抖動（Jitter），最終引發系統并網電流諧波超標、電機轉矩脈動加劇甚至整個控制環路的失穩發散。

2.2 傳統 RC 濾波的局限性與 ADC 輸入阻抗建模

為了應對這一模擬端的干擾，傳統的解決方案通常在 DSP 的 ADC 引腳前增加無源的 RC 低通濾波器。然而，在以德州儀器（TI）C2000 系列為代表的高性能微控制器中，ADC 的內部采樣保持電路并非理想的絕對高阻抗節點。以 TMS320F28004x 或 F2837xD 系列為例，其 ADC 內部寄生電容（Cp?）約為 12.7 pF，采樣保持電容（Ch?）約為 12.5 pF，而內部導通電阻（Ron?）約為 500 Ω 。

當外部信號源連接至 ADC 引腳時，外部的濾波電容（Cs?）與濾波電阻（Rs?）必須與內部的 Ron? 和 Ch? 共同構成一個充放電網絡。在極高的采樣率下，ADC 內部的采樣保持電容 Ch? 必須在一個被嚴格限定的“采樣保持窗口（Sample and Hold Window）”時間內，充電或放電至與外部模擬電壓完全相等的水平。根據 TI 的應用指南，為了確保模數轉換的誤差不超過最終數字量的一小部分（例如小于 0.25 LSB 或 0.5 LSB），采樣保持時間必須大于該阻容網絡的多次時間常數總和 。

這就產生了一個不可調和的工程矛盾：為了強力抑制 SiC 器件產生的兆赫茲級別開關噪聲，設計者傾向于大幅增加外部電阻 Rs? 和電容 Cs? 的數值以壓低低通濾波器的截止頻率（例如將帶寬降至 2.5 MHz 甚至更低）。但大幅增加的 Rs? 和 Cs? 導致外部驅動節點變“軟”，從而極大地延長了內部采樣電容 Ch? 充電達到穩定所需的建立時間。如果依然強行以高頻（極短的采樣窗）運行，ADC 采樣將不充分，導致前一個通道的殘余電壓泄漏到當前通道，引發嚴重的通道間串?dāng)_（Cross-talk）和動態增益誤差（Gain Error），使得系統的積分非線性（INL）和微分非線性（DNL）指標急劇惡化 。

由于單憑外部 RC 網絡無法在兼顧抗混疊濾波的同時滿足極短的高頻建立時間要求，因此在全 SiC 系統中，解決采樣噪聲的根本途徑必須從物理層面的時間切片（Time Slicing）入手，即利用 DSP 內部的高級定時器實現 ADC 采樣時刻的“主動避障”。

第三章 C2000 DSP 模數轉換子系統 (ADC) 的硬件架構與時序避障策略

德州儀器（TI）TMS320F2837xD 等高級實時微控制器專為電力電子與電機控制而生，其內部集成的模數轉換器與高級脈寬調制器（ePWM）具備極其精密的硬件交叉觸發聯動能力。通過深入配置這些底層寄存器，可以在無需耗費中央處理器（CPU）算力的前提下，從時間域上精準剝離 SiC MOSFET 的開關干擾。

3.1 采樣保持窗口 (ACQPS) 的精密計算與配置

在 C2000 設備的 ADC 子系統中，每次模數轉換的時序由兩個主要階段構成：采樣保持階段和量化轉換階段。量化轉換時間（tEOC?）通常是固定的（例如在 12 位單端模式下通常需要 21 個系統時鐘周期或更多），而采樣保持窗口的大小則完全由開發者通過轉換開始（Start-Of-Conversion, SOC）配置寄存器中的 ACQPS（Acquisition Prescale）字段來設定 。

采樣頻率的理論極限值可以通過公式計算：SampleRate=1/(ACQPS+tEOC?)，其中變量的單位需統一換算為絕對時間（秒）或系統時鐘周期 。 由于在 SiC 逆變器應用中往往需要同時監控三相電流和母線電壓，TMS320F2837xD 提供了四個獨立的高性能 ADC 模塊，允許這四個物理通道以絕對的并行同步方式對被測信號進行捕獲 。當系統運行在 12 位單端采樣模式下時，單個 ADC 模塊的理論最高采樣率可達 3.5 MSPS，而四個模塊并行運行時，器件的等效總吞吐量高達 14 MSPS 。

然而，為了在存在外部調理電路阻抗的情況下保障精度，開發者不能盲目追求極短的 ACQPS 設定。在實際編程中，ACQPS 字段的值被定義為期望的系統時鐘周期數減一（即 N?1 格式）。例如，若要設定 15 個時鐘周期的采樣窗口（在 200 MHz 系統時鐘下即為 75 納秒），則需向?qū)?yīng)的 ADCSOCxCTL.bit.ACQPS 寄存器寫入 14。若未根據外部運算放大器的驅動帶寬（BWOPA?）以及 RC 濾波參數留足充分的充電裕量，高頻重疊模式下的增益誤差和信噪比將出現嚴重劣化，尤其是在溫度波動時，失真范圍將呈非線性擴展 。

3.2 ePWM 事件觸發與開關噪聲的物理錯峰技術

要在充滿高 dv/dt 和 di/dt 電磁噪聲的惡劣環境中捕獲真實的電流與電壓數據，最核心的技術是利用 ePWM 模塊的事件觸發（Event-Trigger, ET）子系統產生精確的轉換開始（SOCA/SOCB）信號，實現采樣點在時間軸上的“見縫插針”。

在基礎的數字控制系統中，往往圖省事將 ADC 觸發點直接綁定到 ePWM 計數器的主周期事件，例如計數器歸零（CTR=ZRO）或達到周期匹配（CTR=PRD）。然而，在全 SiC 系統中這是極其危險的。因為在基于三角形或鋸齒波載波的對稱/非對稱脈寬調制中，CTR=ZRO 或 PRD 通常恰好是功率 MOSFET 執行開通或關斷動作、死區時間結束的核心發生點 。在這一瞬間，由于相臂切換，傳感器檢測到的信號將被巨大的諧振噪聲完全吞沒。

為了實現避障，進階的做法是完全棄用 ZRO 和 PRD 觸發，轉而使用 ePWM 的比較寄存器（如 CMPA 或 CMPB）或者甚至利用獨立的更高頻的時基模塊作為專門的采樣探針。以基于中心對齊（Up-Down 計數模式）的控制邏輯為例，當電流紋波呈三角波形狀時，其在占空比脈沖中點處的瞬時值恰好等于開關周期內的平均電流。因此，將 ADC 的 SOC 觸發事件設置在一個充分遠離所有開關動作發生時刻的安全區域，便能截取到既無開關噪聲干擾，又代表了真實基波分量的理想電平 。

在具有更復雜拓?fù)洌ㄈ缍嘞嘟诲e并聯、雙有源橋 DAB 或三電平 NPC 逆變器）的應用中，各個橋臂之間通常存在相移（Phase Shift）。通過 C2000 的高分辨率時基相位寄存器（TBPHS），各個 ePWM 模塊能夠以極高的精度（甚至支持納秒級的微調）同步其計數器的主從關系 。這使得設計者可以為不同相位的電流傳感器分配不同的 SOC 觸發時刻。此外，當系統處于變頻或者極端占空比（極窄脈沖）工況下，由于比較事件（CMPA）可能會在極短的時間內連續發生，利用動作限定器（Action Qualifier, AQ）結合備用的比較寄存器（如 CMPB）作為“安全網（Safety Net）”，可以有效防止在占空比極速刷新時遺漏關鍵的同步與觸發事件，從而避免產生周期性的采樣丟失 。

3.3 零算力開銷的 ADC 后處理塊 (PPB) 優化

即便 ADC 模塊能夠在物理時間軸上完美捕獲無噪聲的電平，緊隨其后的模擬量后處理依然是一個巨大的隱形算力黑洞。由于硬件傳感器的溫漂效應以及隔離運放的制造公差，通過 ADC 獲取的原始 12 位或 16 位數字量通常會伴隨輕微的直流偏移（DC Offset） 。在傳統的 DSP 架構中，這一偏移必須在每一次控制中斷中由 CPU 讀取數值后執行軟件減法校準。

在 100 kHz 乃至 200 kHz 的控制頻率下，如果每個周期、每個反饋通道都需要占用數個 CPU 周期進行零點補償和超限校驗，這些原本微不足道的軟件指令將在極高頻率的乘數效應下，迅速耗盡 C28x 核心的運算帶寬。

為應對這一瓶頸，C2000 架構中引入了專用的 ADC 后處理塊（Post-Processing Block, PPB）。每個 ADC 模塊包含多達 4 個獨立的 PPB 單元，這些單元直接連接在 ADC 的結果總線上。PPB 允許開發者預先配置一個 9 位的偏移量，ADC 在完成量化轉換后，硬件邏輯會在將數據放入結果寄存器前瞬間自動減去該偏移量 。

此外，PPB 還提供了更為高級的“采樣延遲捕獲（Sample Delay Capture）”功能。當復雜的應用中多個觸發源同時向 ADC 發送轉換請求時，ADC 的硬件仲裁器必須安排轉換的先后順序，這就導致優先級較低的通道其實際采樣時刻相比 ePWM 發出觸發指令的時刻產生了一個隱性的時間延遲 。PPB 會在硬件層面精確記錄下這一轉換被推遲的時鐘周期數，使得上層的控制律補償算法或電機觀測器可以直接利用此誤差時間執行高精度的相位超前補償。更重要的是，PPB 還能實時執行過流/過壓極限比對及零交叉檢測，并在越限瞬間直接硬件聯動 ePWM 執行封鎖（Trip），全過程實現了徹頭徹尾的“零 CPU 介入（Zero CPU Overhead）” 。

第四章 直接內存訪問 (DMA) 控制器的底層機制與地址算術邏輯

通過上述的 ePWM 錯峰觸發與 ADC-PPB 硬件預處理，系統已經能夠?qū)⑷?SiC 逆變器的惡劣模擬噪聲轉化為精確、校準且數字化的多通道反饋量，并安靜地儲存在 ADC 的獨立結果寄存器中。然而，在 100 kHz 的控制頻率下，系統周期僅為 10 微秒；在 200 kHz 頻率下，周期被極度壓縮至 5 微秒。如果系統依然依靠傳統的 CPU 中斷響應機制——即每當 ADC 轉換結束（EOC）時產生中斷（ADCINT），迫使 CPU 暫停當前計算任務，保存上下文現場，跳轉至中斷服務子程序（ISR），讀取寄存器放入變量后再恢復現場——這種高頻的上下文切換將引發災難性的系統抖動（Jitter）和不可接受的控制延遲（Latency）。

為了將 C28x 主計算核心從繁重的底層數據搬運體力活中徹底解放出來，引入直接內存訪問（Direct Memory Access, DMA）控制器作為數據流轉的核心中樞成為了高性能設計的終極方案。

4.1 DMA 狀態機的宏觀架構與總線特性

C2000 系列的 DMA 模塊是一個高度獨立的基于事件驅動（Event-driven）的外設協處理器。它擁有與 CPU 并行的獨立數據讀寫總線架構，能夠響應由外設（如 ePWM、ADC、SPI 或外部引腳）發出的硬件觸發信號，進而自動將指定源地址區域的數據“走私”到目標地址區域 。

該 DMA 控制器的內部狀態機被精心設計為基于三個嵌套邏輯層級的地址步進控制模型：字（Word）、突發（Burst）和傳輸（Transfer）。這種多級嵌套結構賦予了 DMA 極強的尋址靈活性，使得其不僅能夠進行簡單的線性區塊復制，還能實現復雜數據的正交重排、跨步提取以及我們將在下一章詳細論述的“乒乓緩沖”交錯存儲 。

字 (Word) ：最基礎的數據搬運原子操作。由于 DMA 的物理讀寫總線寬度為 32 位，通過配置通道模式寄存器（MODE.bit.DATASIZE），開發者可以選擇 16 位（0）或 32 位（1）的數據位寬 。對于絕大多數 12 位或 16 位分辨率的 ADC 結果寄存器讀取任務，配置為 16 位傳輸模式是最契合的選擇 。

突發 (Burst) ：由單個有效外設觸發信號（例如某個 ADCINT 標志）所直接引發的一次不可中斷的連續字傳輸序列。在一個突發操作完成之前，DMA 狀態機不會響應或服務其他優先級通道的觸發請求。這保證了一組由同一次 PWM 同步觸發的多個 ADC 通道（如電網的三相電壓和三相電流）能夠作為一個原子數據集被完整、一致地搬運，杜絕了時序撕裂 。

傳輸 (Transfer) ：定義了一個完整的、宏觀的高層級搬運周期。它由若干次突發操作組合而成。只有當設定數量的突發操作全部執行完畢后，DMA 才會產生一個最終的系統級中斷（如果啟用了 CHINT_ENABLE）通知主 CPU：一整塊連續的內存緩沖池已經準備就緒。

4.2 底層配置與地址算術寄存器的精密推演

為了實現 ADC 結果向連續 RAM 存儲區的自動化映射，開發者必須精確地推演和配置一系列步進（Step）與封裝（Wrap）控制寄存器。以一個具體的電力電子應用場景為例：假設我們在每個 100 kHz 的控制周期內，需要同步讀取 4 個 ADC 通道（比如 2 路電壓和 2 路電流，結果分別存放在 ADCRESULT0 至 ADCRESULT3），并希望 DMA 自動收集滿 50 個控制周期（即 200 個樣本點）的數據后再打斷 CPU 進行批量處理。

此時，我們需要利用 DMA 配置 API（或直接操作寄存器）進行如下深度設定 ：

突發尺寸控制 (BURST_SIZE) ：此寄存器決定單次硬件觸發后要搬運的字?jǐn)?shù)。需要極度警惕的是，C2000 的底層寄存器賦值法則采用 N?1 的規格。因為要讀取 4 個連續的 ADC 結果寄存器，故必須寫入 4?1=3（即配置 BURST_SIZE.bit.BURSTSIZE = 3）。

源地址與目標地址突發步進 (SRC_BURST_STEP / DST_BURST_STEP) ：在單次突發內部，每讀取一個字后，源地址指針（指向 ADC 寄存器）需要遞增。由于 ADCRESULTx 寄存器在內存中是連續排布的，因此設置 SRC_BURST_STEP = 1。同樣，為了將這 4 個數據連續寫入 RAM 數組中，設置 DST_BURST_STEP = 1 。

傳輸尺寸控制 (TRANSFER_SIZE) ：此寄存器定義整個大周期內需要包含多少個突發。按需求收集 50 次，則寫入 50?1=49（配置 TRANSFER_SIZE = 49）。

突發間的地址重置跳變 (SRC_TRANSFER_STEP / DST_TRANSFER_STEP) ：這是配置中最容易出現邏輯錯誤的環節。當一次包含 4 個字的突發結束時，源地址指針已經滑動到了 ADCRESULT4 的位置。在下一次 PWM 周期觸發新的突發時，我們希望 DMA 從頭開始，重新讀取 ADCRESULT0。因此，必須迫使源地址指針回退。此時有兩種方法：第一種是使用負數步進，將 SRC_TRANSFER_STEP 設置為 ?3（在有符號 16 位補碼下）；第二種更為優雅且常用的方法是利用地址回環（Wrap）功能，設置在每次發生指定數量的突發后重置源基址。而對于目標地址指針，在一次突發完成后，它應該繼續緊接著上一次寫入的末尾繼續在新周期中向后追加數據，因此 DST_TRANSFER_STEP 通常保持為 1（與 DST_BURST_STEP 同向遞增）。

下表詳細匯總了實現連續多通道 ADC 到連續 RAM 緩沖區映射的典型寄存器參數設計規范：

4.3 觸發源路由與連續模式（Continuous Mode）的哲學

使 DMA 自動運轉的關鍵紐帶在于外設中斷路由網絡。在全 SiC 控制架構中，ADC 轉換結束信號（如 ADCA 的 EOC1）將被配置為產生一個局部中斷事件（如 ADCINT1）。隨后，在系統初始化代碼中，我們絕不能在 CPU 中斷擴展控制器（PIE）中使能該中斷以防止 CPU 被喚醒，而是通過修改 DMA 通道觸發源選擇寄存器（如 DMACHSRCSEL1.bit.CH1 = 16，具體代號依芯片手冊而定），將 ADCINT1 作為硬件刺激直接硬連線至 DMA 通道 1 的激勵端口，并將觸發模式寄存器配置為允許外設觸發（MODE.bit.PERINTE = 1）。

在這里，通道模式寄存器中的連續使能位（MODE.bit.CONTINUOUS）是一個極具戰術意義的開關。如果將其設為 0（禁止），當 TRANSFER_SIZE 計數器耗盡歸零時，DMA 狀態機會徹底停機，必須等待 CPU 進入中斷、重新配置地址并重新啟動外設觸發使能，此間若遇到高頻 PWM 產生的新的 ADC 結果，必定會發生嚴重的丟幀與時序斷裂 。因此，在電力電子高頻采樣中，必須配置 CONTINUOUS = 1。在此模式下，當一整塊數據傳輸完畢觸發中斷的瞬間，DMA 的硬件影子寄存器（Shadow Registers）會自動、瞬間地將初始基址重新載入工作計數器中，使得 DMA 能夠在一個微觀的時鐘周期內實現無縫重啟，繼續靜默捕獲后續的高頻脈沖 。

第五章 乒乓緩沖 (Ping-Pong Buffering) 技術的架構原理與底層 C 代碼實現

盡管 DMA CONTINUOUS 模式實現了硬件層面的數據永動搬運，但當這套高速自治的硬件引擎與主 CPU 的控制算法相遭遇時，在軟件層面上必然引發一個經典的“生產者-消費者”并發沖突問題：數據撕裂（Data Tearing）。

5.1 數據撕裂陷阱與雙緩沖架構解析

想象一下：DMA 作為貪婪的“生產者”，正在以每秒數百萬個字的速度無情地將高頻 ADC 采集的數據覆寫入一段固定長度的 RAM 數組中；與此同時，C28x CPU 作為“消費者”，需要利用這段數組中的電壓電流數據去運算克拉克變換（Clarke Transform）、派克變換（Park Transform）以更新下一周期的空間矢量調制（SVPWM）占空比。由于 DMA 和 CPU 訪問共享內存是非同步的，極有可能出現 CPU 剛剛讀取了數組前一半的數據進行算式解算時，DMA 恰好發生地址回卷（Wrap-around）并更新了該數組的后半部分，甚至是覆蓋了 CPU 尚未讀取的部分。這就導致 CPU 在同一個執行周期內注入到控制閉環中的模型數據，一半來自當前時刻，另一半?yún)s來自上一時刻，這種時間切片的斷層在全 SiC 系統敏感的高帶寬反饋網絡中，將立刻誘發極低頻的拍頻震蕩或直接發散 。

為了從根本上規避單緩沖架構帶來的鎖死與沖突，高級 DSP 軟件架構強制要求采用乒乓緩沖（Ping-Pong Buffering，或稱雙緩沖 Double Buffering）機制 。

乒乓緩沖在物理 RAM（推薦使用 C2000 的 GSx 共享全局內存區域以確保雙路總線的最佳訪問帶寬）中連續開辟兩個容量絕對對等、地址相互獨立的數據塊——Ping 緩沖區與 Pong 緩沖區。在任意給定的絕對時間切片內，系統維持著一種嚴格的非對稱隔離狀態：

偶數時段：DMA 擁有對 Ping 緩沖區的獨占寫權限，向其傾瀉高頻 ADC 采樣流；同時，主 CPU 算法擁有對 Pong 緩沖區的獨占讀權限，從容不迫地對上一周期收集穩妥的數據展開深度浮點數運算。

奇數時段：一旦 DMA 將 Ping 緩沖區填滿至預設邊界，硬件便立即觸發交接信號（中斷）。瞬息之間，DMA 的火力（寫入指針）被強制重定向至 Pong 緩沖區；而 CPU 算力的目光（讀取工作指針）則同步切換至剛剛封頂?shù)?Ping 緩沖區 。

這種機制在邏輯上徹底切斷了高頻物理采樣節拍與 CPU 數學解算節拍之間的硬性耦合。無論底層的 SiC MOSFET 是在以 100 kHz 還是 250 kHz 狂飆，控制工程師都可以在上層軟件中自主決定：是每積累 10 個數據點就運行一次高帶寬的電流環，還是積累 100 個數據點后利用 DSP 內置的 TMU（三角數學單元）或浮點單元集中執行一次高精度的 FFT（快速傅里葉變換）濾波以抑制諧波。

5.2 DMA 乒乓切換機制的底層 C 代碼范式

在 C2000 架構下，實現乒乓緩沖的核心操作被封裝在那個由 DMA 在傳輸周期終點所觸發的極其輕量級的中斷服務子程序（DMA_ISR）中 。由于 DMA 硬件本身包含了極具前瞻性的地址影子寄存器（Shadow Registers），使得我們在中斷代碼中更改的任何下一次傳輸?shù)膶ぶ纷鴺?biāo)，都不會影響正在進行中的傳輸動作的收尾，保障了切換的絕對安全。

以下是一套典型的基于 C 代碼實現的底層狀態機切換范式記錄，融合了嚴格的寄存器保護與時序控制邏輯 ：

C

// 預先在全局共享 RAM 空間 (GS RAM) 中分配兩個對等大小的數據承載數組

#pragma DATA_SECTION(PingBuffer, "ramgs0");

#pragma DATA_SECTION(PongBuffer, "ramgs1");

Uint16 PingBuffer;

Uint16 PongBuffer;

// 全局工作指針與狀態翻轉變量

Uint16 *CpuProcessPtr;

static volatile Uint16 iPingPongFlag = 0;

volatile Uint16 DataReadySemaphore = 0;

// DMA 傳輸完成中斷服務子程序 (ISR)

__interrupt void DMA_PingPong_ISR(void)

{

Uint16 IERValue;

// 第一步：執行高效的布爾異或操作以實現狀態機翻轉 (0 -> 1 -> 0)

iPingPongFlag ^= 1;

// 第二步：保護關鍵的系統中斷層級并解鎖受硬件保護的外設寄存器

IERValue = IER;

IER = 0; // 臨時屏蔽其他 CPU 中斷以防嵌套干擾

EALLOW; // 授權訪問受保護的控制寄存器空間

// 第三步：根據狀態機指示更新影子寄存器指針，并移交當前計算權限

if(iPingPongFlag == 1)

{

// 狀態 1：當前 DMA 剛填滿 Ping 緩沖。

// 將提供給 CPU 核心算法計算的源頭指向飽滿的 Ping 緩沖

CpuProcessPtr = &PingBuffer;

// 同時，指示 DMA 硬件引擎將下一次突發的目標地址重定向至空閑的 Pong 緩沖

// 由于配置了 CONTINUOUS 模式，該影子寄存器的值將在下次循環前自動裝載至工作地址中

DmaRegs.CH1.DST_BEG_ADDR_SHADOW = (Uint32)&PongBuffer;

DmaRegs.CH1.DST_ADDR_SHADOW = (Uint32)&PongBuffer;

}

else

{

// 狀態 0：當前 DMA 剛填滿 Pong 緩沖。

// 將計算源頭指向飽滿的 Pong 緩沖

CpuProcessPtr = &PongBuffer;

// 重新引導 DMA 駛向已清空的 Ping 緩沖

DmaRegs.CH1.DST_BEG_ADDR_SHADOW = (Uint32)&PingBuffer;

DmaRegs.CH1.DST_ADDR_SHADOW = (Uint32)&PingBuffer;

}

// 第四步：清除 DMA 硬件級別的陳舊或虛假外設中斷/錯誤標志

DmaRegs.CH1.CONTROL.bit.PERINTCLR = 1;

DmaRegs.CH1.CONTROL.bit.ERRCLR = 1;

// 第五步：恢復系統級的寄存器鎖定保護與原有的中斷使能

EDIS;

IER = IERValue;

// 第六步：向主循環釋放軟件層面的執行信號量，通告全新批次的數據已備妥

DataReadySemaphore = 1;

// 第七步：在中斷擴展控制器 (PIE) 級別應答當前中斷組，以便能夠接收下一次的 DMA 中斷

PieCtrlRegs.PIEACK.all = PIEACK_GROUP7;

}

這段簡潔但精密的 ISR 代碼是維系整個高頻并發體系的錨點。通過極其少量的時鐘周期（耗時不足一微秒），就完成了高維度的讀寫權限交接。而 EALLOW 和 EDIS 構成的壁壘則防止了在惡劣的高頻 EMI 噪聲環境下發生災難性的指針跑飛。

第六章 系統級控制應用實例與算力釋放的全面評估

當全 SiC 的強悍物理性能、優化的 ADC 防線、自治的 DMA 引擎以及乒乓緩沖軟件架構完全熔接在一起時，一個高度現代化的數字電力電子系統便展現出了令人驚嘆的性能飛躍。

6.1 高頻多相變換器中的協同調度實例

以一臺運行在 150 kHz 開關頻率下的三相大功率充電樁雙有源橋（DAB）DC/DC 模塊或組串式光伏并網逆變器為例 ：

系統中裝備了基本半導體的 E2B 或 ED3 封裝全 SiC 半橋模塊（例如 BMF240R12E2G3 或 BMF540R12MZA3）。為了避免橋臂切換時引發的超過 15 kV/μs 寄生 dv/dt 噪聲導致的隔離帶串?dāng)_，控制層的 ePWM 模塊將比較器（CMPA/CMPB）的動作錨定在占空比脈沖的正中心地帶觸發 SOC 。

被精準喚醒的 C2000 ADC 模塊依據其經過嚴密推演計算配置的 ACQPS 窗口時長，在噪聲最弱的間隙完成相電流傳感器的模擬量捕獲。轉換結束的一瞬間，內部 PPB 硬件零延遲地剔除了外部運算放大器的微小溫漂失調電壓，并產生一個專屬于內部高速數字網段的外設中斷觸發（ADCINT）。

如同本能反射一般，早已處于待命狀態且工作在連續模式下的 DMA 通道接收到此脈沖，瞬間搶占內部 32 位數據總線，利用自身的狀態機步進網絡精確地將這些數字信息送入 GS0 RAM 中規劃好的 Ping 緩沖區里。這一過程發生時，系統強大的主 C28x CPU 核心甚至毫無察覺，它可能正在調用硬件三角數學單元（TMU）計算上一周期的坐標變換矩陣（Park Transform），或者正在依靠并行的控制律加速器（CLA）解算極度耗時的模型預測控制（MPC）代價函數矩陣 。

6.2 算力深淵的突圍與結論

假設系統設定 DMA 在收集了 16 次（相當于 16 個高頻開關周期）的電網電壓、三相電流及直流母線數據后觸發一次中斷。如果依然沿用老式軟件直接響應 ADC 中斷的老套路，以 150 kHz 頻率計算，CPU 在這 16 個周期（約 106.6 微秒）內將被迫掛起并進出中斷子程序多達 16 次。每次中斷響應的現場保護、地址裝載和數據壓棧通常要揮霍掉近 40 到 60 個寶貴的指令周期。僅僅是為了充當一個拙劣的數據搬運工，近 1000 個時鐘周期的澎湃算力就被無情吞噬，加之極其頻繁的中斷抖動（Jitter），將徹底撕裂精密控制算法所需的時間確定性。

而通過本文詳細解析的這套 ADC 錯峰觸發 + PPB 硬件預校準 + DMA 自動尋址連發搬運 + Ping-Pong 雙緩存零沖突交接 的立體軟硬件協同防御體系，在這 106.6 微秒的漫長光陰里，不僅底層的高頻模擬噪聲被物理層面上無情封殺，而且 C28x 主核心在這段充裕的時間窗口內得到了近乎 100% 的無干擾執行權限。

綜上所述，碳化硅（SiC）寬禁帶材料的確打破了功率變換物理層的頻率與效率天花板，但這塊高頻“璞玉”的潛力只有在搭配了極其深厚且嚴密的底層 DSP 數字控制架構后，才能被真正釋放。深入理解并熟練駕馭從 PWM 移相觸發、ADC 采樣保持窗口演算，到 DMA 地址空間動態重構與乒乓狀態機管理的每一處寄存器細節，是從傳統硅基中低頻控制時代邁向全 SiC 極高頻、高功率密度數字電源時代的必備基石，也是新一代頂尖電力電子工程師在軟件定義硬件的浪潮中所能掌握的最為核心的利器。
