一、項目背景

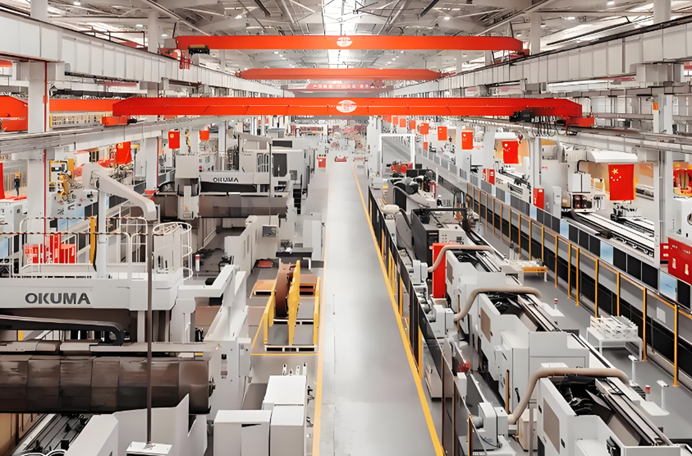

某中小型制造業工廠現有生產車間采用傳統工業控制架構，主控設備為西門子S7-200 PLC，負責統籌生產線20余臺伺服電機、傳感器及執行器的協同工作。隨著工業數字化升級推進，工廠計劃引入上位機監控系統及西門子Smart 700 IEV3觸摸屏，實現生產參數實時監控、故障報警及工藝調整，但原有系統存在嚴重通信瓶頸，亟需通過以太網轉換設備完成網絡升級，兼顧設備利舊與功能擴展，最終選用遠創智控PPI-ETH-YC01直通型以太網處理器（以下簡稱PPI-ETH-YC01模塊）作為核心轉換設備，實現傳統串口設備與以太網設備的無縫對接。

二、項目痛點及核心需求

1.協議不兼容痛點：西門子S7-200PLC僅支持PPI串行通信協議，無以太網接口，無法直接與支持以太網協議的上位機、觸摸屏建立通信，形成“數據孤島”，生產數據無法實時上傳，需人工抄錄，效率低下且易出錯。

2.接口不足痛點：PLC僅自帶1個RS485串口，無法同時連接觸摸屏與上位機，若新增串口設備需重新布線、增加轉接設備，不僅提升成本，還會增加故障點，影響生產連續性。

3.設備適配痛點：工廠計劃引入的西門子Smart 700 IEV3觸摸屏及上位機（研華IPC-610L）均為以太網接口設備，無法直接與PLC的串口對接，且進口觸摸屏對通信協議的兼容性要求較高，普通轉換模塊易出現通信中斷、數據丟包問題。

4.運維低效痛點：傳統串口通信速率僅187.5kbps，數據傳輸延遲高，故障排查需人工逐個檢查設備連接，平均修復時間長達4小時，嚴重影響生產效率。

核心需求：通過一款高兼容性的以太網轉換器，實現PPI協議與以太網協議的雙向轉換，擴展接口數量，適配西門子及進口觸摸屏、上位機等設備，無需更換原有PLC，降低升級成本，提升通信穩定性與運維效率。

三、解決方案及產品功能亮點

本次升級方案以遠創智控PPI-ETH-YC01直通型以太網轉換器為核心，搭配現有西門子PLC、觸摸屏及上位機，構建高效、穩定的工業以太網通信網絡，具體方案及產品功能亮點如下：

1.產品核心功能亮點（適配項目需求）：

（1）協議兼容：PPI-ETH-YC01模塊原生支持PPI通信協議，可實現PPI協議與以太網協議的雙向無縫轉換，完美匹配西門子S7-200PLC的通信需求，無需修改PLC程序，直接對接原有設備，實現“利舊融新”。

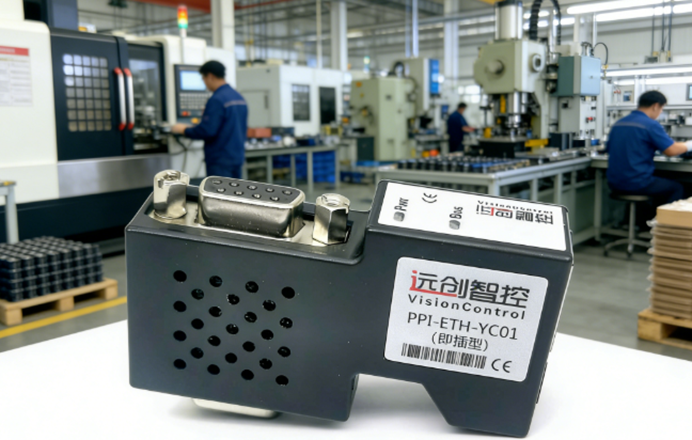

（2）接口擴展：模塊自帶1個RJ45以太網口和1個DB9九針串口，可同時擴展2路通信接口，九針口支持連接西門子、Proface等進口觸摸屏，網口可連接上位機、以太網觸摸屏等非PLC設備，徹底解決原有接口不足的痛點。

（3）穩定可靠：采用工業級設計，支持波特率9.6Kbps~187.5Kbps自適應，抗電磁干擾能力強，適配工業車間復雜環境，通信延遲低、丟包率低，保障生產數據實時傳輸。

（4）便捷部署：體積小巧，可直接安裝在PLC控制柜的35mm標準DIN導軌上，采用DC24V電源供電，接線簡單，無需專業復雜調試，快速完成部署，不影響工廠正常生產。

2.具體部署方案：

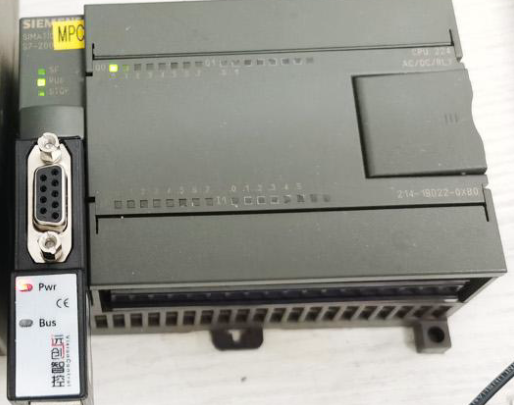

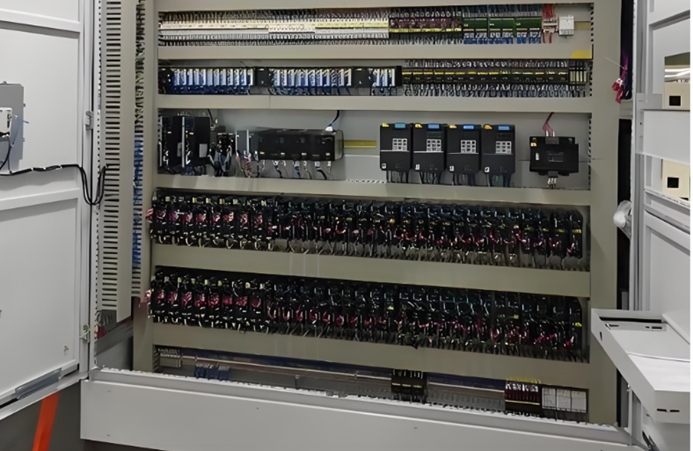

（1）硬件連接：將PPI-ETH-YC01模塊固定在PLC控制柜內，與西門子S7-200PLC保持10cm以上距離，避免電磁干擾；用遠創智控配套YC-CAB-001九針串口線，將模塊九針口與PLC的PORT0接口連接（3腳接3腳、8腳接8腳、5腳接5腳）；用超五類網線將模塊網口分別連接至西門子Smart 700 IEV3觸摸屏和研華IPC-610L上位機，形成完整通信鏈路。

（2）參數配置：通過IE瀏覽器登錄模塊默認IP（192.168.1.188），配置模塊與PLC、觸摸屏、上位機的IP地址（同一網段），設置PPI協議波特率與PLC一致，完成協議轉換參數調試，無需額外編程，配置完成后重啟模塊即可正常工作。

四、使用前后對比

1.通信效率對比：

使用前：采用PLC原生串口通信，速率僅187.5kbps，生產參數上傳延遲≥500ms，人工抄錄數據，每天耗時2小時，易出現數據錯誤；使用后：通過PPI-ETH-YC01模塊轉換，以太網通信速率達100Mbps，延遲≤50ms，生產數據實時上傳至上位機和觸摸屏，無需人工干預，數據準確率100%。

2.接口與設備適配對比：

使用前：PLC僅1個串口，無法同時連接觸摸屏與上位機，進口觸摸屏無法直接適配，需額外添加多個轉接設備，故障點多，每月平均出現3次通信故障；使用后：模塊擴展1個網口和1個九針口，同時連接觸摸屏與上位機，九針口完美適配西門子進口觸摸屏，無額外轉接設備，故障頻率降至每月≤1次。

3.運維與成本對比：

使用前：故障排查依賴人工經驗，平均修復時間4小時，年維護成本約8000元，無法實現生產數據集中監控；使用后：可通過上位機實時監控設備通信狀態，故障可快速定位，平均修復時間縮短至30分鐘，年維護成本降至2000元，同時實現生產參數集中監控、遠程調試，運維效率提升80%。

4.擴展性對比：

使用前：新增以太網設備需重新布線、改造PLC，升級周期長（約1周），成本高；使用后：新增上位機、觸摸屏等設備，可直接接入模塊網口，無需改造原有系統，升級周期縮短至1天，大幅降低升級成本。

五、項目總結

本次工業網絡升級改造，通過遠創智控PPI-ETH-YC01直通型以太網轉換器，成功解決了傳統工業控制網絡中協議不兼容、接口不足、設備適配難、運維低效等核心痛點，無需更換原有西門子PLC，實現了“利舊升級”，大幅降低了改造成本。

模塊憑借其PPI協議原生支持、雙接口擴展、高穩定性等優勢，完美適配西門子PLC、進口觸摸屏及上位機設備，構建了高效、穩定的工業以太網通信網絡，提升了生產數據傳輸效率與運維效率，為工廠后續數字化、智能化升級奠定了堅實基礎，適配中小型制造企業工業網絡升級的核心需求，性價比突出。本次項目改造后，工廠生產效率提升15%，故障停機時間減少70%，取得了顯著的經濟效益與管理效益。

相關技術交流請給邵工留言
