一、項目背景

某中型自動化生產企業現有3條生產線，核心控制設備采用10套西門子S7-200 SMART CPU SR40 PLC，負責生產線配料、輸送、檢測等全流程控制。隨著企業數字化升級推進，需實現PLC與上位機、觸摸屏的數據實時交互，接入工廠簡易監控系統，但原有控制系統存在明顯瓶頸，亟需通過以太網轉換模塊完成網絡升級，選用遠創智控PPI-ETH-YC01直通型以太網轉換器作為核心轉換設備，解決通訊兼容與接口擴展難題。

二、原有系統痛點及問題分析

1.通訊協議不兼容：西門子S7-200 SMART PLC原生支持PPI協議，而工廠新增的上位機（研華IPC-610L）、西門子TP900 Comfort觸摸屏（型號6AV2 123-2JB03-0AX0）均采用以太網通訊，PLC本體支持PPI且網口被占用，無法直接與PLC建立通訊，數據交互受阻。

2.接口資源不足：PLC本體1個PPI九針接口且網口被占用，單一連接現場操作按鈕或簡易顯示器，無法同時接入觸摸屏與上位機，無法實現本地操作與遠程監控雙重需求，人工巡檢成本高。

3.數據傳輸效率低：原有采用RS-485轉串口通訊方式，傳輸速率僅187.5kbps，數據刷新延遲超過200ms，上位機無法實時獲取PLC運行參數（如電機轉速、物料液位），故障排查滯后，影響生產連續性。

4.設備兼容性差：工廠部分進口觸摸屏（普羅菲斯GP4000系列）無法直接與西門子PLC通訊，需額外加裝專用適配器，增加設備成本與故障點。

三、解決方案及產品功能亮點

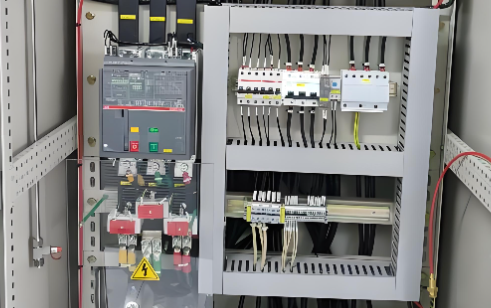

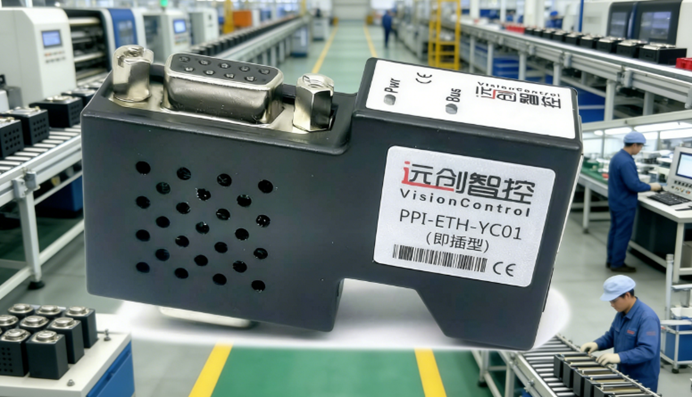

針對上述痛點，選用遠創智控PPI-ETH-YC01直通型以太網轉換器，作為PLC與上位機、觸摸屏的通訊橋梁，結合現有設備搭建極簡拓?fù)浣Y(jié)構，無需修改PLC原有程序，快速實現網絡升級，產品核心功能亮點及對應解決方案如下：

1.原生支持PPI協議：模塊內置PPI協議解析芯片，可直接與西門子S7-200/S7-200 SMART系列PLC實現無縫對接，無需額外編程，解決協議不兼容痛點，實現PPI協議與以太網協議的透明轉換，確保數據無損傳輸。

2.雙接口擴展設計：模塊自帶1個RJ45網口和1個九針串口，完美解決接口不足問題。九針口可直接連接西門子TP900 Comfort觸摸屏或普羅菲斯進口觸摸屏，網口可接入研華上位機、工業交換機（西門子SCALANCE XB208）等非PLC設備，實現多設備同時接入，構建本地操作+遠程監控的雙重模式。

3.高兼容性與穩定性：九針口兼容西門子及各類進口觸摸屏，網口支持10/100Mbps自適應速率，傳輸延遲＜1ms，解決數據傳輸卡頓、延遲問題；模塊采用工業級設計，支持0~60℃工作溫度，95%非凝露環境，滿足工業車間復雜工況需求，無需額外加裝防護設備。

4.極簡部署與配置：模塊支持PLC端口取電或外接24VDC電源，垂直卡入35mm DIN導軌即可完成安裝，無需專業施工；通過WEB界面或?qū)Ｓ门渲霉ぞ撸?分鐘即可完成IP設置、協議匹配，無需修改PLC程序，實現快速部署，降低升級成本。

四、設備清單及實施過程

1.設備清單：遠創智控PPI-ETH-YC01直通型以太網轉換器10臺、西門子S7-200 SMART CPU SR40 PLC（6ES7 288-1SR40-0AA0）10套、西門子TP900 Comfort觸摸屏（6AV2 123-2JB03-0AX0）10臺、研華IPC-610L上位機2臺、西門子SCALANCE XB208交換機2臺、超五類屏蔽網線若干。

2.實施過程：

①斷電操作，遵循工業安全規范，斷開PLC及相關設備電源；

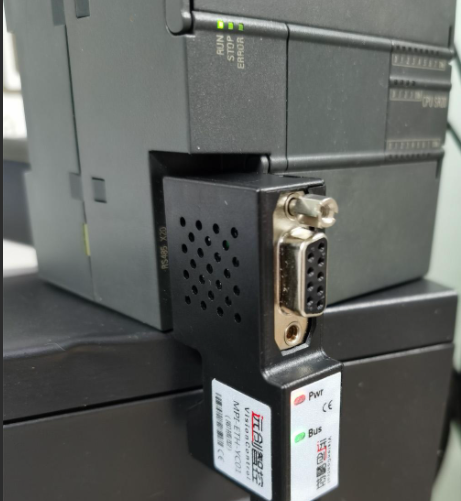

②將PPI-ETH-YC01模塊卡入導軌，通過九針電纜連接模塊與PLC的PPI接口，確保連接牢固；

③用屏蔽網線將模塊網口接入交換機，再分別連接上位機與觸摸屏；

④上電調試，通過配置工具設置模塊IP與車間網段一致，匹配PPI協議波特率（187.5Kbps），完成通訊測試；

⑤驗證數據交互，確認上位機可實時讀取PLC參數，觸摸屏可正常操作PLC，調試無誤后投入使用，全程僅耗時4小時，實現產線零停機升級。

五、使用前后對比

1.通訊方式：升級前采用RS-485串口通訊，僅支持單一設備連接；升級后通過PPI-ETH-YC01模塊，實現PPI協議與以太網協議無縫轉換，支持上位機、觸摸屏多設備同時接入，通訊鏈路更靈活。

2.傳輸效率：升級前傳輸速率187.5kbps，數據刷新延遲＞200ms；升級后速率提升至100Mbps，延遲＜1ms，上位機實時獲取PLC運行數據，故障排查時間縮短80%。

3.操作便捷性：升級前需人工現場巡檢，修改參數需停產插拔編程電纜，每次耗時15分鐘；升級后可通過上位機遠程監控、修改參數，無需停產，單條線年減少停機損失約15萬元。

4.設備兼容性：升級前進口觸摸屏無法直接對接PLC，需額外加裝適配器；升級后模塊九針口直接兼容各類進口及西門子觸摸屏，減少設備投入，降低故障點。

六、項目總結

本次工業網絡升級改造，通過遠創智控PPI-ETH-YC01直通型以太網轉換器，精準解決了原有系統協議不兼容、接口不足、傳輸?shù)托У韧袋c(diǎn)，無需大規模改造原有設備，實現了PLC與上位機、觸摸屏的無縫聯動。模塊穩定可靠、部署便捷，大幅提升了生產線自動化水平與管理效率，降低了人工與設備成本，為中小型企業工業網絡升級提供了高性價比、可復制的解決方案。
