一、案例背景

隨著全球能源結構轉型加速，新能源產業快速發展，工業自動化與工業物聯網的深度融合成為產線提質增效、降低運維成本的核心路徑。某大型新能源企業核心產線涵蓋電芯裝配、模組封裝、成品檢測等環節，采用異構主站控制架構：歐姆龍PLC作為EtherNet/IP主站，負責產線整體調度、運維數據匯總，支持多節點數據交互；倍福設備作為EtherCAT主站，負責關鍵工序精準控制，依托高速傳輸特性實現參數精準反饋與指令快速執行。

由于兩種設備總線協議底層架構、數據幀格式差異顯著，無法直接通訊，形成數據孤島，倍福設備采集的運行參數、故障信息無法實時上傳至歐姆龍PLC，運維人員只能人工巡檢排查故障，易出現漏判、誤判，導致產線停機時間延長，嚴重影響生產進度。

為破解總線協議兼容難題，打通故障運維數據通道，完善工業物聯網架構，企業選用塔訊TX161-RE-ECS/EIS物聯網網關作為核心互聯設備。該設備兼具智能網關與數據采集器雙重屬性，可實現EtherNet/IP與EtherCAT雙向協議轉換，實時采集倍福設備數據并傳輸至歐姆龍PLC，助力快速排查故障、提升運維效率，充分發揮工業網關在工業自動化與工業物聯網融合中的核心樞紐作用。

現場為新能源生產車間，設備密集，存在強電磁干擾，環境溫度18-35℃，部分區域有輕微粉塵，布線復雜。歐姆龍PLC控制柜位于中央控制中心，倍福設備分散部署于各工序，塔訊網關采用DIN導軌固定于各PLC控制柜旁，通過屏蔽CAT6a線纜連接兩臺主站設備，做好防塵、抗電磁干擾及接地處理，確保復雜工況下穩定運行。

二、協議轉換網關功能簡介

塔訊TX161-RE-ECS/EIS物聯網網關是工業自動化故障運維專用工業級設備，作為工業網關核心品類，兼具智能網關與數據采集器雙重功能，是連接工業自動化設備與工業物聯網平臺的核心樞紐，精準適配新能源產線故障運維需求，核心功能如下：

1.高效協議轉換功能：可實現EtherNet/IP與EtherCAT雙向透明轉換，無需修改原有設備程序及配置，通過雙緩沖區數據交換實現實時數據交互，支持雙向數據映射，轉換延遲≤5ms，徹底破解總線協議不兼容難題，滿足故障運維數據實時性需求。

2.工業數據采集與處理功能：內置高性能采集模塊，兼具數據采集器核心作用，實時采集倍福設備運行參數、故障信息及歐姆龍PLC運維指令，對數據進行過濾、清洗標準化處理，支持1000條以上數據緩存與斷點續傳，避免數據丟失，為故障分析提供可靠支撐。

3.工業級穩定運行能力：鋁合金外殼，具備良好的抗電磁干擾、防塵、防潮性能，工作溫度-40℃~85℃，支持24V DC冗余供電，MTBF≥10萬小時，可7×24小時不間斷運行，適配產線連續生產與故障實時監測需求。

4.故障運維與靈活配置功能：支持Web端本地與遠程配置，操作便捷，具備完善故障診斷功能，可實時監測網關運行、協議轉換及數據傳輸狀態，異常時及時報警并同步至歐姆龍PLC，助力運維人員快速定位故障、調整參數，縮短停機時間。

5.擴展性與兼容性：兼容多種工業總線與物聯網協議，可靈活接入新增設備，支持對接MES、SCADA系統，實現故障運維數據集中管理，為產線智能化升級提供擴展空間，完善工業物聯網體系。

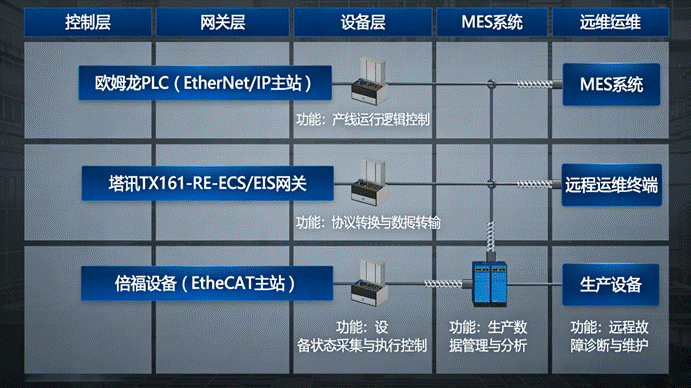

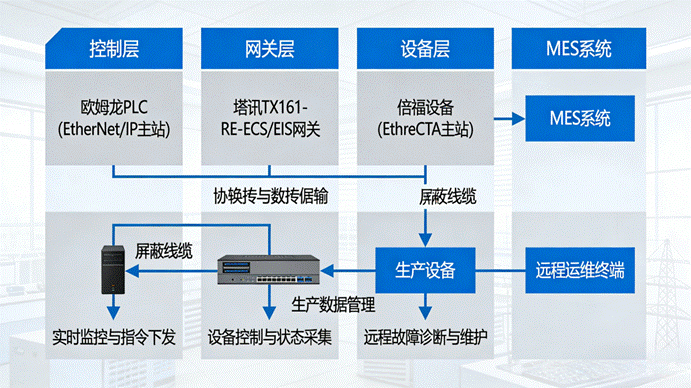

三、系統結構拓?fù)鋱D

四、解決方案

針對產線總線協議不兼容、數據無法交互、故障排查效率低、運維成本高的核心痛點，結合工業自動化工況與工業物聯網智能運維需求，依托塔訊TX161網關制定整體解決方案，核心是打通協議壁壘，提升運維效率，降低停機率，推動產線智能化升級。

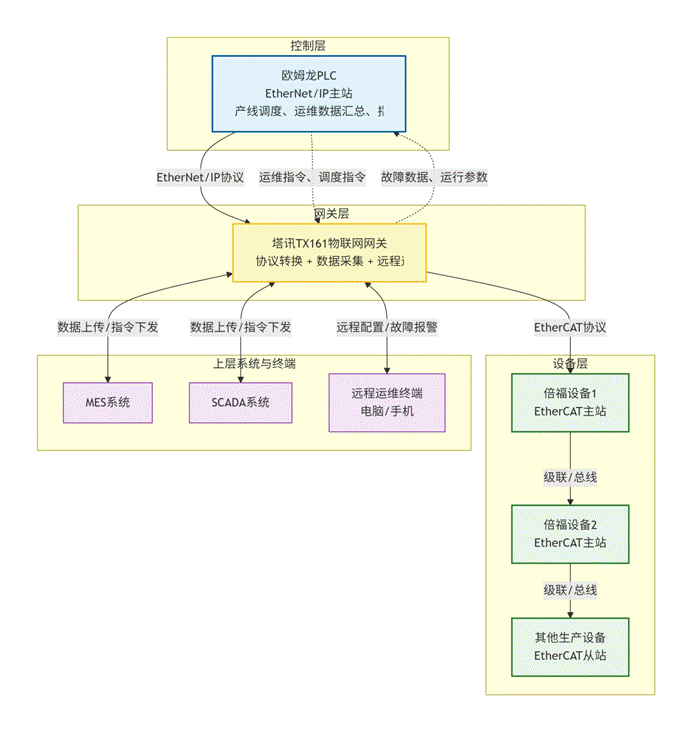

1.系統架構設計：采用“控制層-網關層-設備層”三層架構，控制層以歐姆龍PLC為核心，統籌運維管控與數據匯總；網關層以塔訊TX161網關為核心，承擔協議轉換、數據采集與運維支撐；設備層以倍福設備及生產設備為核心，負責數據采集與指令執行，實現故障快速響應。

2.協議轉換方案：網關采用雙主從一體設計，EtherNet/IP側作為從站對接歐姆龍PLC，EtherCAT側作為從站對接倍福設備，通過配置軟件實現數據雙向映射，無需修改原有程序，實現數據實時交互，降低改造難度與成本。

3.數據采集與傳輸方案：利用網關數據采集器功能，按30ms/次頻率采集倍福設備運行參數、故障信息及歐姆龍PLC指令，經標準化處理后傳輸，采用屏蔽CAT6a線纜連接，做好抗干擾處理，支持?jǐn)?shù)據緩存續傳，保障數據穩定實時。

4.故障運維方案：依托網關遠程運維與故障診斷功能，搭建遠程運維平臺，運維人員可實時監測設備狀態，故障時及時接收?qǐng)?bào)警、快速定位問題，無需現場排查；支持對接MES系統，實現故障數據集中管理，完善工業物聯網體系。

5.現場部署方案：網關安裝于各工序PLC控制柜旁DIN導軌，采用24V冗余供電，通訊線纜做好屏蔽接地（接地電阻≤1Ω），總線首尾添加終端電阻減少信號反射，適配車間復雜工況。

五、實施配置過程

實施遵循“硬件部署-軟件配置-調試測試-試運行-正式投運”流程，確保歐姆龍PLC與倍福設備穩定互聯，具體步驟如下：

1.前期準備：清點設備線纜，確認完好；明確兩臺主站設備通訊參數；準備配置電腦與調試軟件，完成調試確保可正常連接設備。

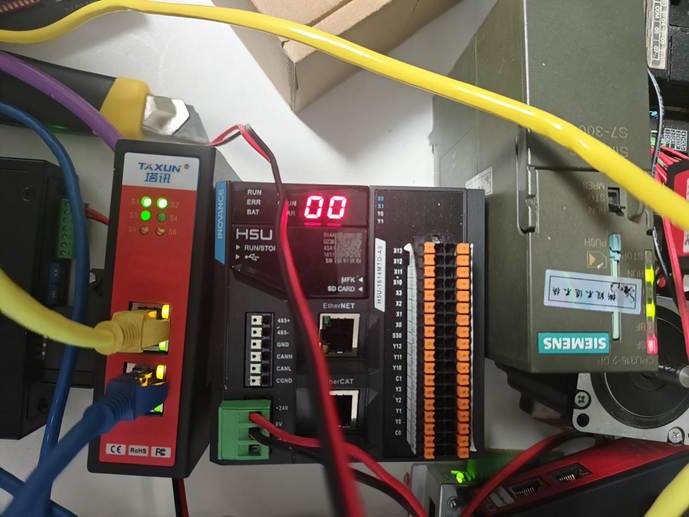

2.硬件部署與接線：將網關固定于DIN導軌，遠離干擾源；完成冗余供電、通訊接線，做好接地處理，確保接線牢固、屏蔽到位，添加終端電阻減少信號反射。

3.網關基礎配置：配置電腦與網關組網，修改網絡參數適配歐姆龍PLC，開啟冗余供電功能，保障連續運行。

4.協議轉換參數配置：導入倍福設備ESI文件與網關EDS文件，配置EtherCAT同步參數、PDO映射及EtherNet/IP通訊參數，驗證數據映射準確性，確保數據上傳與指令下發順暢。

5. PLC與設備配置：在兩臺設備中導入網關EDS文件，匹配通訊參數，綁定數據標簽與控制程序，實現遠程運維與故障監測。

6.調試測試：完成通訊、數據傳輸、故障及性能測試，確保協議轉換延遲≤5ms、丟包率≤0.01%，適配車間復雜工況。

7.試運行與正式投運：7天試運行無異常后正式投運，定期巡檢維護，清潔網關、檢查線纜，確保系統長期穩定運行。

六、項目痛點、應用效果及實施前后對比

6.1項目痛點

實施前核心痛點如下：

1.總線協議不兼容，形成數據孤島，設備無法協同，無法實現故障實時監測，制約工業自動化與工業物聯網融合；

2.人工巡檢排查故障，效率低、響應慢，平均排查時間超40分鐘，產線停機率居高不下；

3.人工記錄數據，滯后且誤差率超13%，無法支撐故障精準分析；

4.運維人力成本高，故障發現不及時導致設備損壞加劇，資源浪費嚴重；

5.數據無法對接上層系統，自動化與信息化脫節，數字化運維升級受阻。

6.2應用效果

部署網關后成效顯著：

1.實現EtherNet/IP與EtherCAT雙向協議轉換，延遲≤5ms、丟包率≤0.01%，打破數據孤島，實現設備協同與狀態實時監測；

2.故障響應時間縮短至4分鐘內，排查效率提升90%以上，產線停機率降低65%，保障產線連續運行；

3.網關自動采集數據，誤差率≤0.1%，采集效率提升80%以上，為故障分析提供精準支撐；

4.遠程運維減少人工工作量，人力成本降低70%以上，減少設備維修成本與資源浪費；

5.對接MES系統，實現數據集中管理，推動產線數字化、智能化運維升級；

6.產線運行效率提升45%以上，提升產品產能與質量，增強企業核心競爭力。

6.3實施前后效果對比

核心指標對比如下表所示：

七、案例總結

本次項目以塔訊TX161-RE-ECS/EIS物聯網網關為核心，成功解決歐姆龍PLC與倍福設備總線協議不兼容難題，實現數據實時傳輸、故障快速排查與指令精準下發，推動工業自動化與工業物聯網深度融合，為新能源產線智能化運維提供了可行方案。

塔訊TX161網關充分發揮工業網關、智能網關核心作用，其高效協議轉換、穩定數據采集能力適配車間復雜工況，大幅提升產線運維效率、運行穩定性，降低運維成本，為企業創造顯著效益。該網關改造便捷、成本可控，無需修改原有程序即可實現異構主站互聯，可廣泛應用于新能源產線故障運維場景，為工業設備互聯互通提供可復制路徑。

未來，依托網關擴展性，可進一步接入各類設備，完善工業物聯網架構，實現產線全流程智能化管控，助力新能源產業高質量發展，推動物聯網網關、智能網關在新能源領域的廣泛應用。

（相關技術交流咨詢售后請與王工留言）
