一、案例背景

隨著《食品工業數字化轉型實施方案》推進，食品工業加速向工業自動化、工業物聯網深度融合轉型，智能化生產成為企業核心競爭力。某大型食品加工企業升級搭建全流程自動化車間，涵蓋原料處理、加工、包裝、分揀等環節，核心控制體系采用異構PLC架構：施耐德PLC作為EtherNet/IP主站，統籌整體調度與數據匯總；貝加萊PLC作為EtherCAT主站，負責包裝、分揀環節精準控制。

由于兩者總線協議底層架構、數據幀格式存在本質差異，形成數據壁壘，無法實現設備協同聯動與生產數據實時匯總，遠程運維無法落地，嚴重制約工業自動化車間高效運行，與工業物聯網建設需求相悖。為破解此難題，企業選用塔訊TX161-RE-ECS/EIS物聯網網關作為核心協議轉換設備，其兼具數據采集器功能，可實現EtherNet/IP轉EtherCAT高效轉換，保障設備協同與遠程運維落地。

現場為食品加工車間，劃分為原料加工區、包裝區、分揀區，存在水汽、粉塵及電磁干擾，環境溫度15-30℃，設備密集布線復雜。施耐德PLC控制柜位于中央控制中心，貝加萊PLC部署于包裝、分揀區，塔訊網關采用DIN導軌固定于各PLC控制柜旁，通過屏蔽線纜連接兩臺PLC，做好防塵防潮抗干擾處理，確保復雜工況下穩定運行。

二、協議轉換網關功能簡介

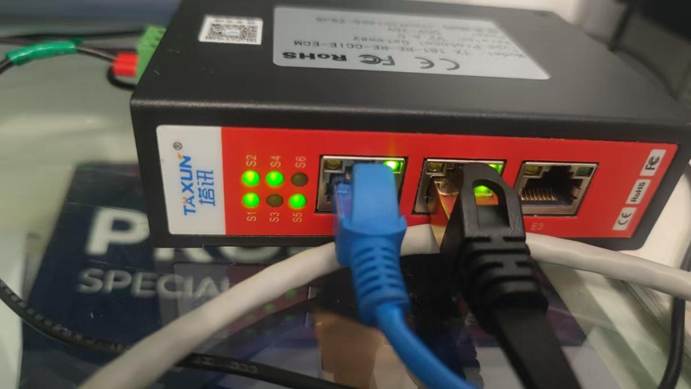

塔訊TX161-RE-ECS/EIS物聯網網關是工業自動化場景專用工業級設備，兼具智能網關與數據采集器雙重屬性，是工業物聯網核心樞紐，核心功能適配食品加工車間需求，具體如下：

1.高效協議轉換：實現EtherNet/IP與EtherCAT雙向透明轉換，無需修改原有PLC程序，支持雙向數據映射，轉換延遲≤5ms，徹底破解總線協議不兼容難題，保障數據實時交互與指令精準下發。

2.數據采集處理：內置采集模塊，實時采集兩臺PLC管控的生產及設備運行數據，完成過濾清洗，支持緩存1000條以上數據，避免網絡中斷導致數據丟失，為工業物聯網數據管理提供支撐。

3.工業級穩定性：鋁合金外殼，抗電磁干擾、防塵防潮，工作溫度-40℃~85℃，24V DC冗余供電，MTBF≥10萬小時，可7×24小時不間斷運行，適配車間連續生產需求。

4.遠程運維與配置：支持Web端本地與遠程配置，操作便捷，具備完善故障診斷功能，可快速定位解決問題，提升工業物聯網系統運維效率，無需現場逐一排查。

5.擴展性與兼容性：兼容多種工業總線與物聯網協議，可接入新增設備，支持對接MES、SCADA系統，為車間數字化升級提供擴展空間，完善工業物聯網體系。

三、系統結構拓?fù)鋱D

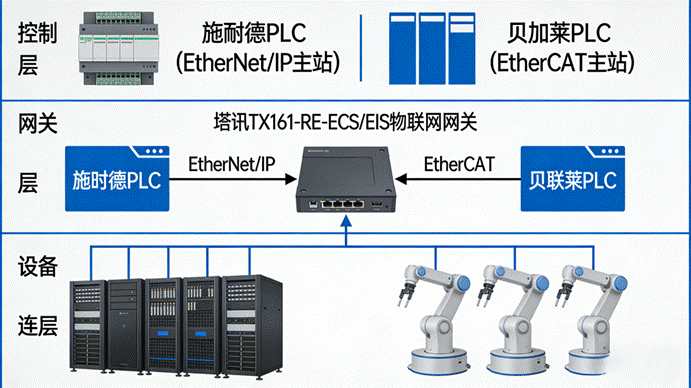

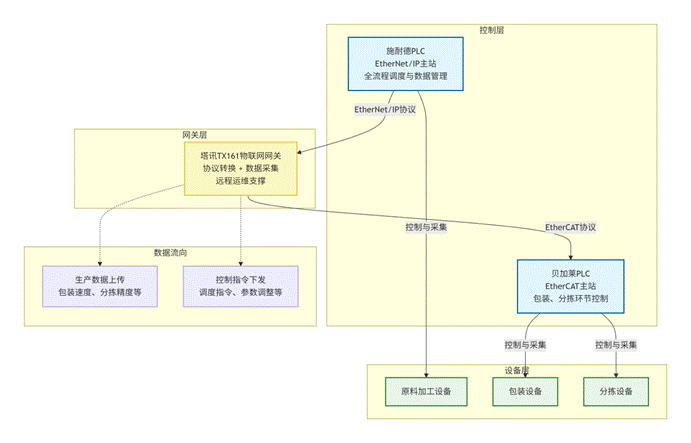

本系統以塔訊TX161-RE-ECS/EIS物聯網網關為核心，構建“控制層-網關層-設備層”三層工業物聯網架構，實現施耐德PLC與貝加萊PLC無縫通訊及全流程設備協同，系統結構拓?fù)鋱D如下：

四、解決方案

針對總線協議不兼容、設備協同困難、遠程運維缺失等核心痛點，結合工業自動化工況與工業物聯網需求，依托塔訊TX161網關制定以下解決方案，核心是打通協議壁壘，實現設備協同與遠程運維，提升生產效率與運維水平。

1.系統架構設計：采用“控制層-網關層-設備層”三層架構，施耐德PLC（EtherNet/IP主站）統籌全流程調度與數據管理；塔訊網關承擔協議轉換、數據傳輸與遠程運維支撐，發揮工業網關樞紐作用；貝加萊PLC（EtherCAT主站）負責包裝、分揀設備精準控制與數據采集，確保各環節協同。

2.協議轉換方案：網關采用雙主從一體設計，分別與兩臺PLC建立通訊，通過配置軟件實現數據雙向映射，將貝加萊PLC生產數據上傳至施耐德PLC，將施耐德PLC控制指令下發至貝加萊PLC，無需修改原有程序，降低改造成本。

3.數據采集與傳輸方案：利用網關數據采集器功能，按50ms/次頻率采集數據并標準化處理，采用屏蔽CAT6a線纜與冗余設計，做好防塵防潮處理，支持?jǐn)?shù)據緩存續傳，保障數據穩定實時傳輸。

4.遠程運維方案：依托網關Web端遠程運維功能，搭建運維平臺，工程師可遠程監測設備與數據狀態，快速定位解決故障；支持對接MES系統，實現生產數據集中管理，完善工業物聯網體系。

5.現場部署方案：網關安裝于PLC控制柜旁DIN導軌，24V冗余供電，通訊線纜做好屏蔽接地（接地電阻≤1Ω），總線首尾添加終端電阻減少信號反射，適配車間復雜工況。

五、實施配置過程

實施遵循“硬件部署-軟件配置-調試測試-試運行-正式投運”流程，具體步驟如下，確保異構PLC穩定互聯：

1.前期準備：清點設備線纜，確認完好性；明確兩臺PLC通訊參數，準備配置電腦與調試軟件，完成軟件調試，確保可正常連接設備。

2.硬件部署與接線：將網關固定于DIN導軌，遠離干擾源；完成冗余供電、通訊接線，做好接地處理，確保接線牢固、屏蔽到位。

3.網關基礎配置：配置電腦與網關組網，修改網絡參數適配施耐德PLC，開啟冗余供電功能，保障連續運行。

4.協議轉換參數配置：導入貝加萊PLC ESI文件與網關EDS文件，配置EtherCAT同步參數、PDO映射及EtherNet/IP通訊參數，驗證數據映射準確性。

5. PLC與設備配置：在兩臺PLC中導入網關EDS文件，匹配通訊參數，綁定數據標簽與控制程序，確保數據傳輸與指令執行順暢。

6.調試測試：完成通訊、數據傳輸、故障及性能測試，確保協議轉換延遲≤5ms、丟包率≤0.01%，適配車間復雜工況。

7.試運行與正式投運：7天試運行無異常后正式投運，定期巡檢維護，清潔網關、檢查線纜，確保系統長期穩定運行，發揮物聯網網關、智能網關核心作用。

六、項目痛點、應用效果及實施前后對比

6.1項目痛點

本食品加工自動化車間在實施塔訊TX161-RE-ECS/EIS物聯網網關協議轉換方案前，核心痛點集中在異構PLC總線協議不兼容、設備協同困難、遠程運維缺失，以及工業物聯網架構不完善等方面，具體如下：

1.協議壁壘突出，異構設備無法協同：施耐德PLC采用EtherNet/IP總線協議，貝加萊PLC采用EtherCAT總線協議，兩種總線協議的底層架構、數據幀格式不同，無法直接建立通訊連接，形成“數據孤島”。貝加萊PLC采集的包裝、分揀設備生產數據無法實時上傳至施耐德PLC，施耐德PLC下發的調度指令也無法精準傳達至貝加萊PLC，導致加工、包裝、分揀設備各自獨立運行，無法實現協同聯動，生產節拍混亂，影響食品加工效率與產品一致性，制約工業自動化水平提升。

2.數據采集效率低，誤差率高：由于無法實現數據實時交互，原有生產數據依賴人工記錄與手動錄入，不僅增加了人工工作量，還存在數據滯后、錄入錯誤等問題，數據誤差率超過12%，無法為車間生產優化、質量管控提供精準的數據支撐，與工業物聯網實時性、精準性的核心要求相悖，也難以滿足食品行業質量追溯的需求。

3.運維難度大，成本高：車間設備分散，無統一的通訊管控平臺，當出現通訊異常、數據丟失、設備故障等問題時，工程師需要逐一排查施耐德PLC、貝加萊PLC及各類生產設備的通訊狀態，排查難度大、耗時久，導致車間停機時間長，運維成本居高不下；同時，原有通訊方案無冗余設計，食品加工現場的水汽、電磁干擾易導致通訊中斷，進一步影響車間穩定性，增加運維工作量。

4.遠程運維無法實現，響應效率低：由于缺乏專業的工業網關支撐，無法實現對車間設備的遠程監測與運維，當設備出現故障時，工程師必須到現場排查處理，故障響應時間長，嚴重影響生產進度，無法滿足食品加工連續生產的需求，也不符合工業物聯網遠程管控的發展趨勢。

5.數字化升級受阻：由于生產數據無法實時匯總與上傳，無法接入企業MES系統、SCADA系統，工業自動化與信息化脫節，無法實現生產數據的集中管理、分析與可視化監控，制約了車間的數字化、智能化升級，難以響應《食品工業數字化轉型實施方案》的要求，無法滿足食品行業高質量發展需求。

6.2應用效果

通過部署塔訊TX161-RE-ECS/EIS物聯網網關，實現EtherNet/IP與EtherCAT總線協議的高效轉換，徹底破解了項目痛點，推動工業自動化與工業物聯網的深度融合，適配食品加工車間的復雜工況，取得了顯著的應用效果，具體如下：

1.打通協議壁壘，實現異構設備協同：通過智能網關的協議轉換功能，成功實現施耐德PLC與貝加萊PLC的雙向數據交互，生產數據傳輸延遲≤5ms，丟包率≤0.01%，貝加萊PLC采集的包裝速度、分揀精度等數據可實時上傳至施耐德PLC，施耐德PLC下發的調度指令可精準傳達至貝加萊PLC，實現加工、包裝、分揀設備的協同聯動，生產節拍更加規范，徹底打破“數據孤島”，充分發揮了總線協議轉換與工業網關的核心價值。

2.提升數據采集效率與準確性：依托網關的數據采集器功能，實現生產數據的自動化采集、過濾與傳輸，替代了人工記錄與錄入，數據誤差率降至0.1%以下，數據采集效率提升75%以上，為車間生產優化、質量管控、質量追溯提供了精準、實時的數據支撐，助力工業物聯網數據中臺的搭建，滿足食品行業數字化轉型需求。

3.降低運維難度與成本：網關具備完善的故障診斷、遠程運維功能，工程師可通過Web端實時監測系統運行狀態，快速定位并解決通訊異常、數據異常等問題，故障響應時間從原來的35分鐘縮短至5分鐘以?xún)?nèi)，車間停機率降低55%以上；同時，網關的工業級穩定性能與冗余供電設計，適配食品加工車間的水汽、粉塵環境，確保系統7×24小時不間斷運行，運維工作量減少65%，大幅降低了運維成本。

4.實現遠程運維，提升響應效率：依托網關的遠程運維功能，搭建了車間遠程運維平臺，工程師可通過電腦、手機等終端，遠程監測設備運行狀態、調整參數、排查故障，無需現場值守，大幅提升了故障響應效率，減少了生產停機時間，保障了食品加工的連續性，契合工業物聯網遠程管控的發展趨勢。

5.推動車間數字化升級：網關支持與企業MES系統、SCADA系統對接，將生產數據實時上傳至上層管理系統，實現生產數據的集中管理、查詢、分析與可視化監控，搭建起完善的工業物聯網架構，推動工業自動化與信息化深度融合，助力食品加工車間實現數字化、智能化升級，響應《食品工業數字化轉型實施方案》的要求，提升企業核心競爭力。

6.提升生產效率與產品質量：實現加工、包裝、分揀設備的協同運行，生產節拍更加規范，食品加工周期從原來的12分鐘/批次縮短至7分鐘/批次，車間生產效率提升42%以上，可滿足大規模食品加工的需求，有效提升企業產能；同時，生產數據的精準性提升，食品包裝合格率、分揀準確率提升4%，進一步提升企業產品競爭力，保障食品質量安全。

6.3實施前后效果對比

核心指標對比如下表所示：

七、案例總結

本次項目以塔訊TX161-RE-ECS/EIS物聯網網關為核心，成功解決施耐德與貝加萊PLC總線協議不兼容難題，實現數據實時傳輸與設備協同，推動工業自動化與工業物聯網深度融合，為食品加工車間數字化升級提供了可行方案。

塔訊TX161網關充分發揮工業網關、智能網關核心作用，其高效協議轉換、穩定數據采集能力適配車間復雜工況，大幅提升生產效率、產品質量與運行穩定性，降低運維成本，為企業創造顯著效益。該網關改造便捷、成本可控，無需修改原有程序即可實現異構PLC無縫對接，可廣泛應用于食品加工等工業自動化領域，為設備互聯互通提供可復制路徑。

未來，依托網關擴展性，可進一步接入更多設備，完善工業物聯網架構，實現車間全流程智能化管控，助力食品工業高質量發展，推動物聯網網關、智能網關在食品加工領域的廣泛應用。
