?EtherCAT分支器的作用

EtherCAT分支器核心作用是打破傳統EtherCAT網絡只能使用線型（菊花鏈）拓?fù)涞南拗疲瑢?shí)現EtherCAT現場總線物理上的支路分組功能。

1. 使用分支器前

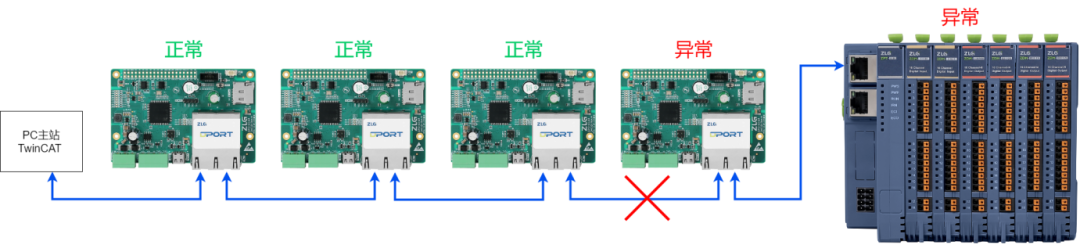

圖1 菊花鏈拓?fù)淙毕?/span>

2. 使用分支器后

圖2 分支器優化拓?fù)?/span>

以ZSW-8004四口分支器為例。ZSW-8004是致遠電子（ZLG）推出的一款四口EtherCAT分支器，采用“一進三出”的架構，提供4個標準的RJ45 EtherCAT網口。可以將傳統的EtherCAT線性（菊花鏈）網絡轉變?yōu)樾切?、?shù)型等多種拓?fù)浣Y(jié)構，各個支路的連接狀態互不干擾。當某一個網口支路上的設備掉線、插拔或出現故障時，不會影響其他支路設備的正常運行，極大降低了系統停機風險。

?EtherCAT同步單元分組的作用

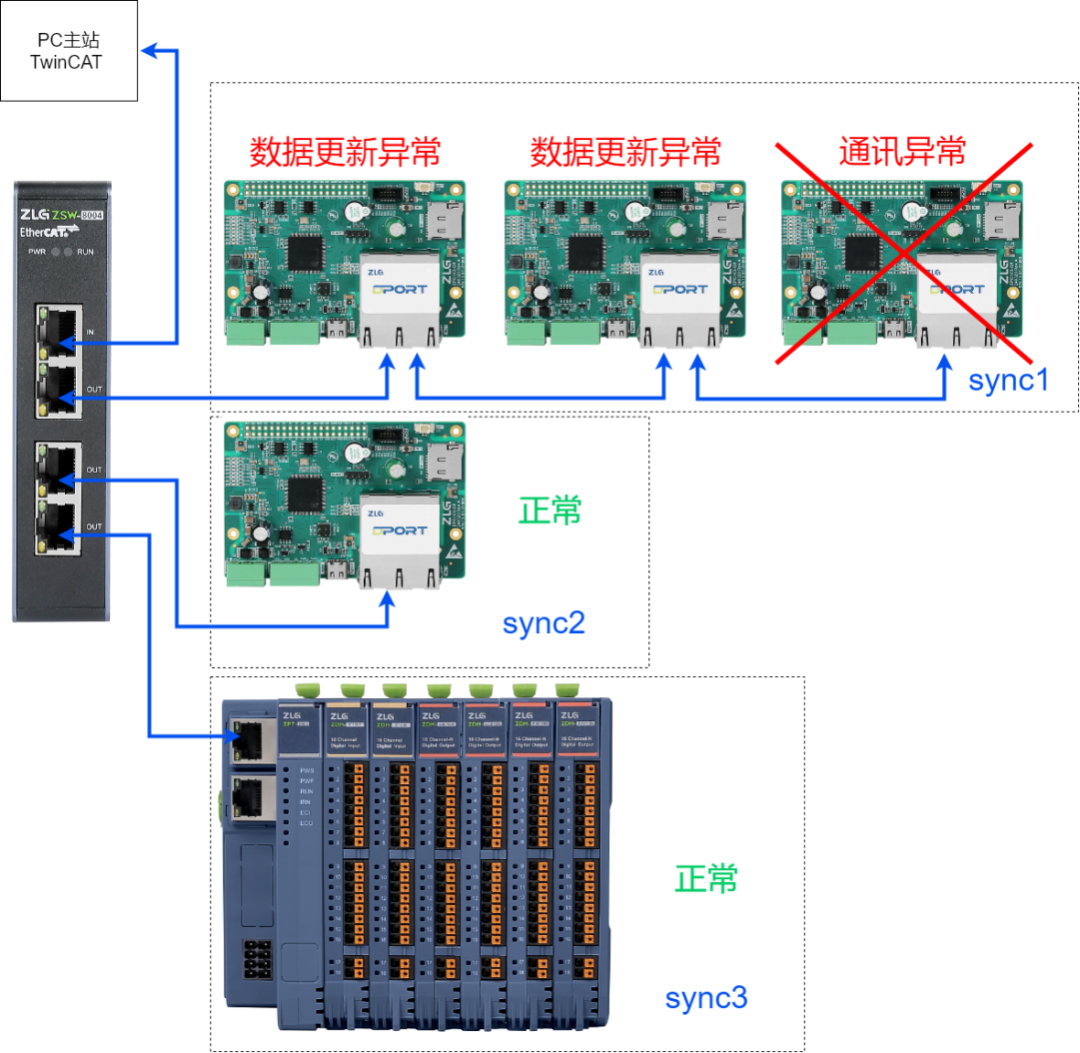

如果把EtherCAT分支器比作物理層面的“交通樞紐”，那么EtherCAT同步單元分組（Sync Unit）就是軟件邏輯層面的“智能集裝箱”。它的核心作用是將網絡中的從站設備（如伺服驅動器、IO模塊等）劃分成若干個獨立的邏輯組。在EtherCAT通信中，主站會為每一個同步單元?jiǎng)?chuàng)建獨立的數據報文（Datagram）和獨立的工作計數器（Working Counter, WKC）。在默認情況下，如果所有從站都在同一個同步單元內，一旦其中某一個設備出現通訊異常（如CRC校驗錯誤），會導致整個數據報文失效，進而使得該報文內所有其他正常設備的數據也無法刷新。通過同步單元分組，可以將功能相對獨立的設備劃分到不同的單元中。當某個單元內的設備發生故障時，只會導致該單元的數據報文失效，而其他同步單元內的設備數據照常刷新，互不干擾，實現EtherCAT總線邏輯上的不同功能設備的設備分組。1. 設置同步分組前

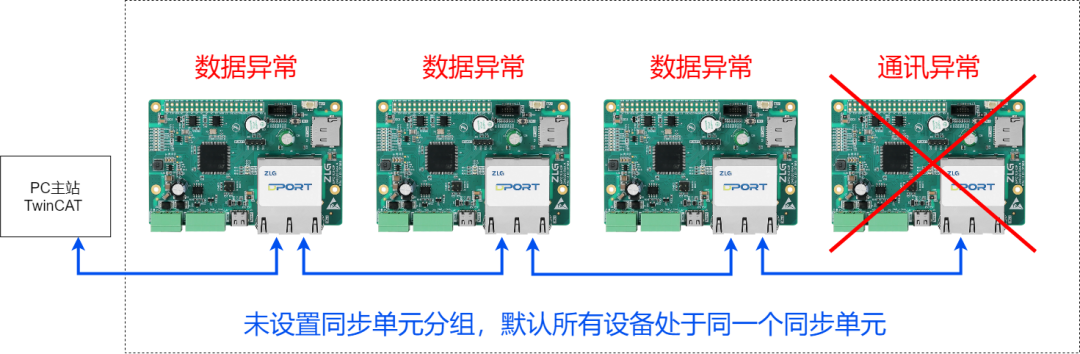

圖3 未設置同步單元分組時

2. 設置同步分組后

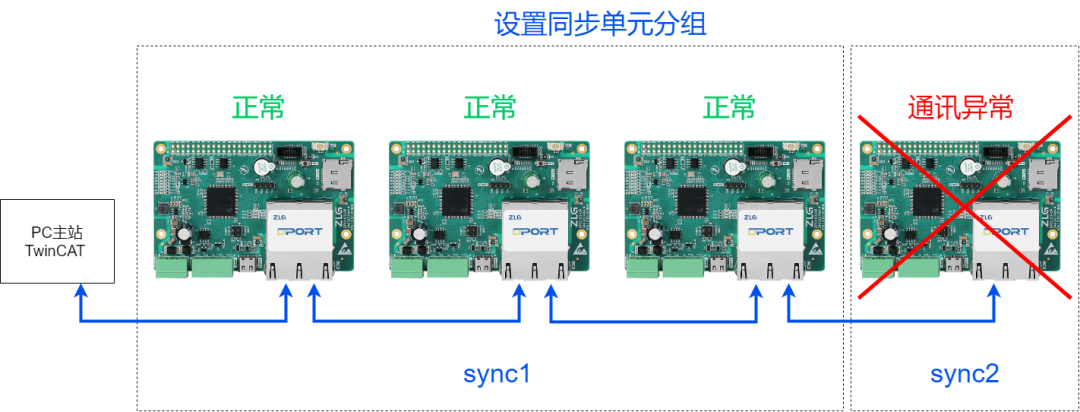

圖4 設置同步單元分組后

?分支器與同步單元分組功能配合使用

下面以ZSW-8004分支器為例子，演示如何使用分支器和EtherCAT的同步單元分組搭建一個搭建高可靠、易維護的EtherCAT總線組網。測試拓?fù)洌菏褂肸SW-8004分支器將EtherCAT設備分成功能作用不同的三個支路，演示拓?fù)淙缦聢D所示。

圖5 演示拓?fù)?/span>拓?fù)溥B接后，在TwinCAT上掃描，掃描出以下拓?fù)浞种В?/p>

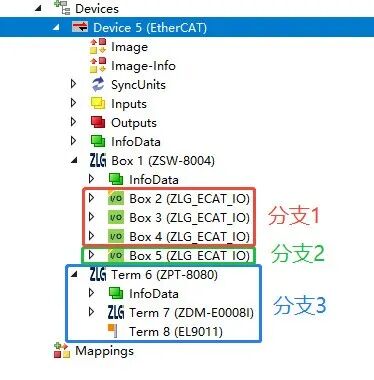

圖6 EtherCAT設備掃描結果

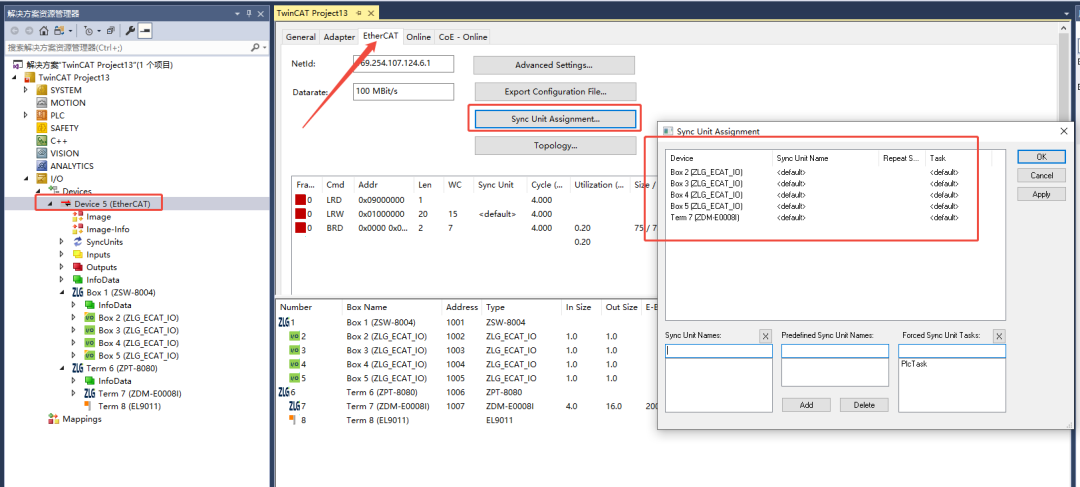

圖7 同步單元分組功能設置位置

為同一分支器分支的EtherCAT設備單獨使用名稱一致的Sync Unit Name，點擊OK完成EtherCAT同步單元分組。

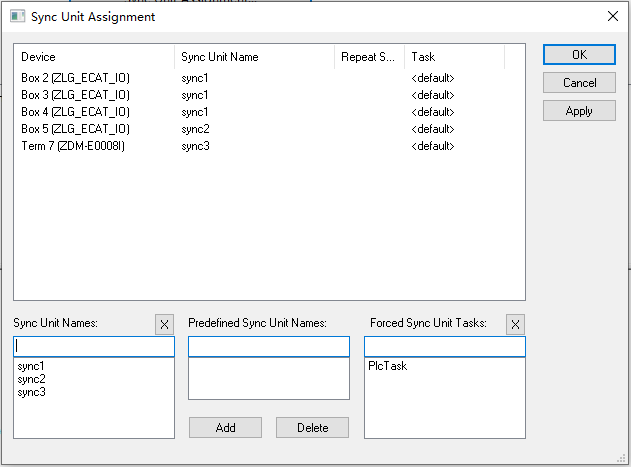

圖8 設置同步單元分組功能

?最終達成效果不同分支的設備之間互不影響，出現異常可以快速定位異常設備。

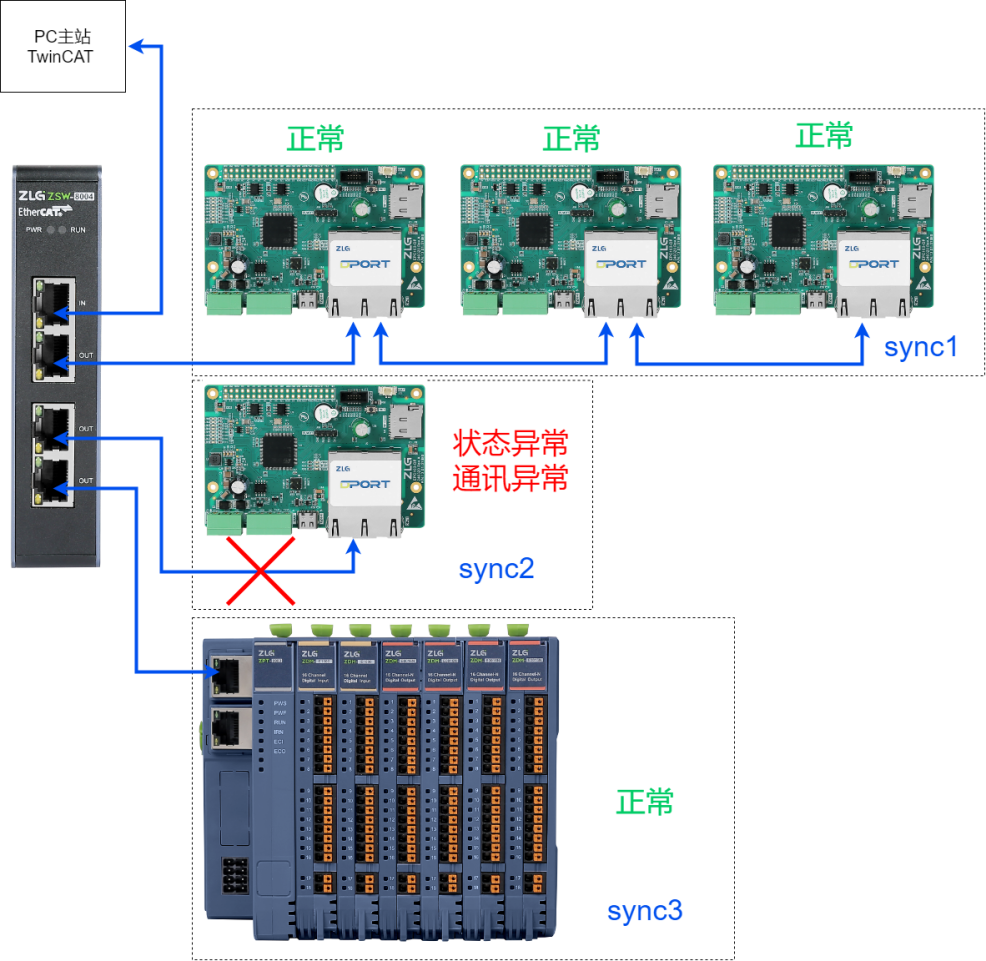

圖9 設備異常1

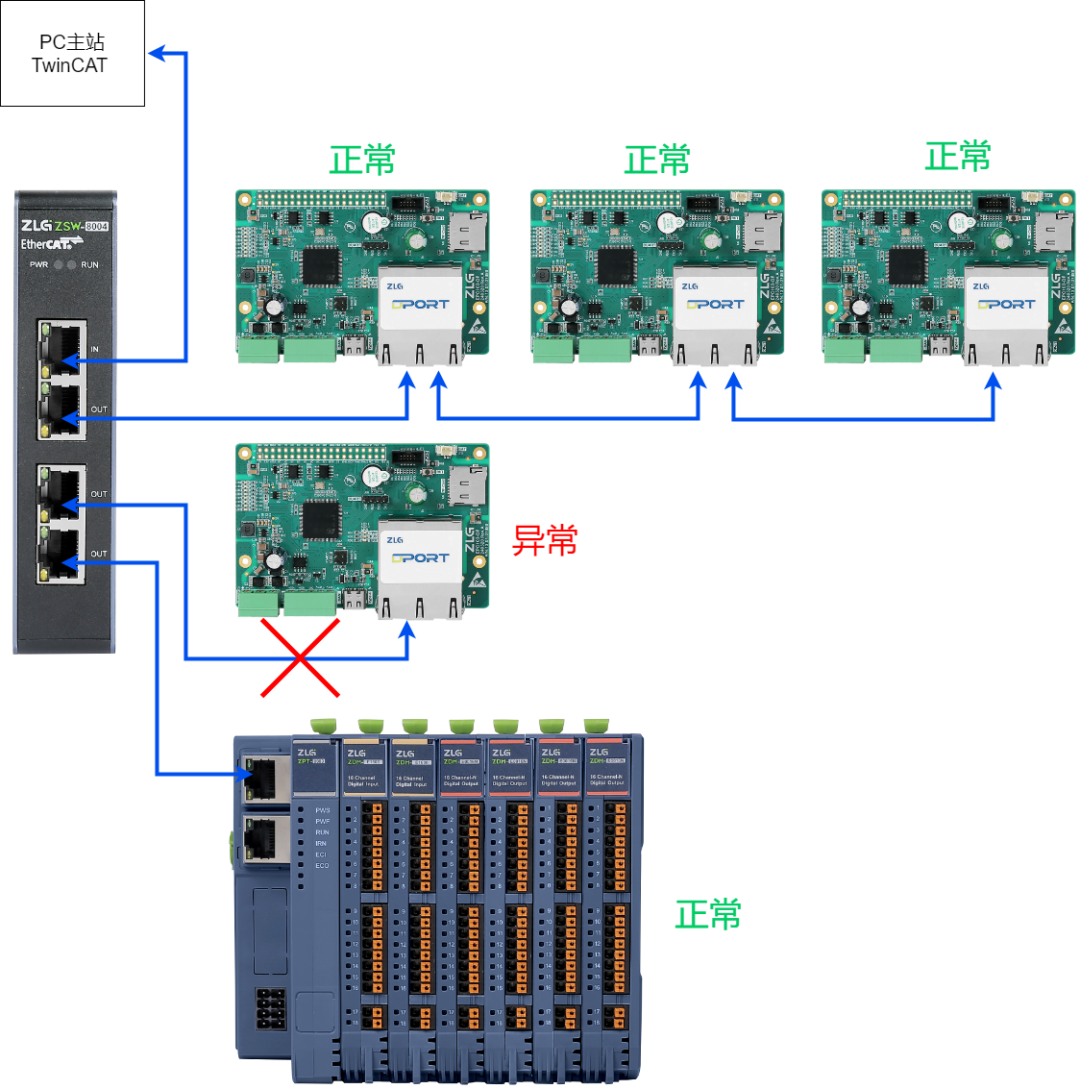

圖10 設備異常2
