引言

2026年4月至5月，由Andes晶心科技主辦的“RISC?V Now! by Andes”全球巡回論壇依次登陸新竹、圣何塞、北京、上海四城，聚焦“從規范到量產”的實戰路徑，匯集AI、車用電子、數據中心、IoT等前沿領域的開發者、企業與生態伙伴，共同探討RISC?V技術的落地實踐與生態共建。

作為國內數字EDA的資深企業，思爾芯受邀全程參與本次巡回，通過主題演講、技術展示與現場演示，全面呈現如何以EDA工具鏈加速RISC?V芯片從設計到量產的全程。

01

演講聚焦：

EDA重塑RISC-V的設計決策路徑

在北京與上海站論壇中，思爾芯副總裁陳英仁以《聚合生態勢能，思爾芯數字EDA賦能RISC-V創新落地》為題，發表了深度演講。他結合思爾芯超過二十年的EDA技術積淀，系統闡述了RISC-V生態共建中的方法論與工具支撐體系。

陳英仁指出：“RISC-V的成功落地，已經超越了單純的處理器設計范疇，而是一個從架構選型、軟件開發到系統整合的協同工程。當前產業面臨的關鍵挑戰，已從‘如何高效地把芯片做對’，轉向‘如何在設計之初就選對技術路徑’?！?/p>

圖為思爾芯副總裁陳英仁發表演講

他強調，RISC-V處理器IP的評估與選型，是影響最終SoC性能、功耗、成本與市場競爭力的關鍵決策。思爾芯致力于通過從架構探索、功能驗證到性能分析的全流程EDA支持，幫助客戶在早期階段鎖定最優設計方案，從而大幅縮短開發周期，降低試錯成本，真正實現創新芯片的快速、穩健量產。

演講中，陳英仁進一步通過多個實際案例，具體闡釋了思爾芯如何與生態伙伴協同，將“做對芯片”的理論方法轉化為“做對芯片”的設計實踐。

在生態構建方面，思爾芯與Andes、MachineWare共同發布協同仿真解決方案，構建軟硬件協同的統一驗證環境。同時，與芯動科技的合作實現了從CPU到GPU的異構RISC-V IP早期評估，展現出開放生態協同的創新價值。

在工具賦能方面，隨著HPC/AI驅動芯片復雜度持續上升，多核集群與定制指令擴展?jié)u成標配，傳統原型驗證系統面臨容量瓶頸。思爾芯的S8-100平臺成功運行并評估了Andes全系列RISC-V IP，并在本次展會現場展出了面向HPC的AX46MPV與面向AI的AX66演示系統。

在設計流程優化方面，思爾芯推動驗證工作從架構設計階段全面啟動。通過創新方法，將16核RISC-V加NoC系統的全流程編譯時間縮短至17小時。在開源四核平臺上快速啟動Linux操作系統的能力，使軟件開發得以與硬件設計早期同步，極大壓縮了整體開發周期。

02

現場演示：

2大Demo助力RISC-V創新落地

在系統闡述“從做對到做對”方法體系的基礎上，思爾芯于展區通過2套動態演示系統，將理論轉化為可體驗、可驗證的技術實踐，生動呈現數字EDA平臺如何實質支撐高性能RISC-V處理器的開發、驗證與創新。

Demo 1：Andes AX46MPV在多核原型驗證系統上的高效運行

基于思爾芯新一代大容量原型驗證系統S8-100，我們現場演示了Andes面向高性能計算的多核CPU IP——AX46MPV。S8-100系統具備高邏輯容量、高性能與強調試能力，完美適配復雜多核設計驗證。演示中，32/64位多核CPU IP在70MHz頻率下穩定運行，支持最高16核心及8級超標量流水線，全面兼容Linux操作系統及RISC-V主流擴展指令集。這一演示直觀展現了高性能RISC-V處理器在量產前的驗證與調試能力。

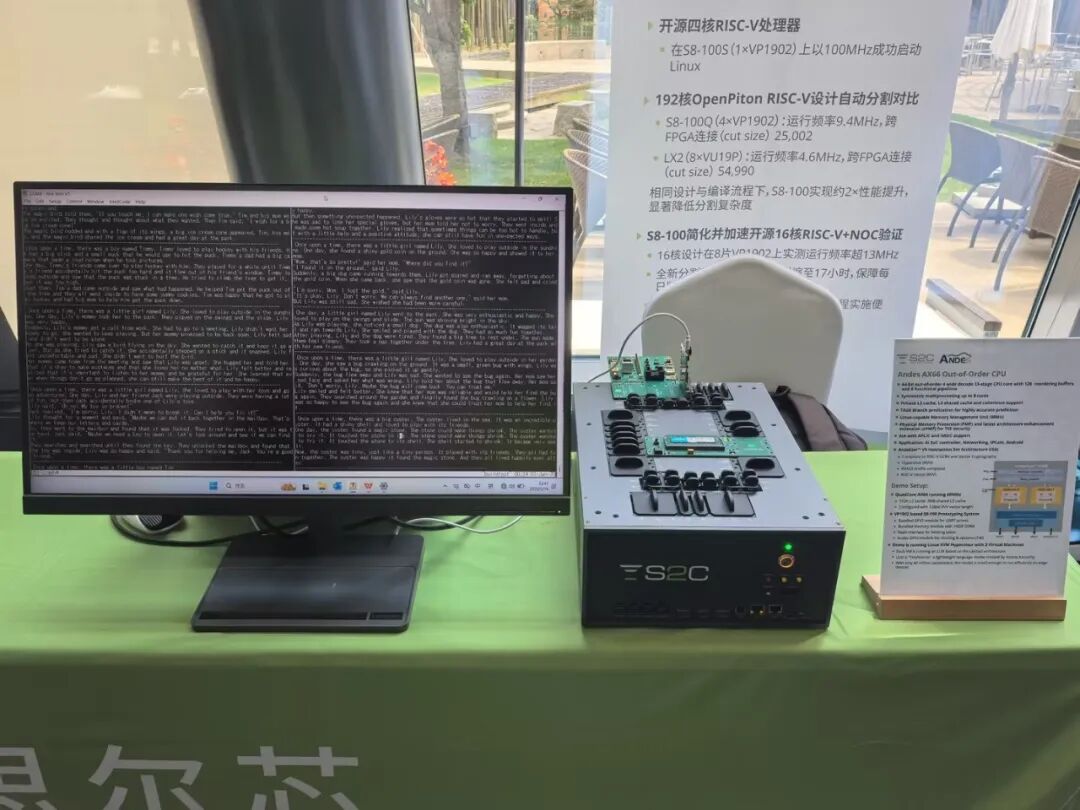

圖為 Andes AX46MPV 在思爾芯 S8-100 上運行

Demo 2：Andes AX66邊緣AI模型實時推理演示

支持最新RVA23標準，晶心科技推出高性能RISC-V處理器IP AX66同樣在S8-100平臺上運行，本演示構建了一個高度集成的虛擬化硬件仿真環境。在Linux KVM虛擬化平臺上運行的兩臺虛擬機，均搭載基于Llama2架構的精簡大語言模型“TinyStories”。該模型由AI專家Andrej Karpathy開發，參數量僅4200萬，專為邊緣設備高效運行設計，生動呈現了RISC-V在邊緣AI場景的應用潛力。

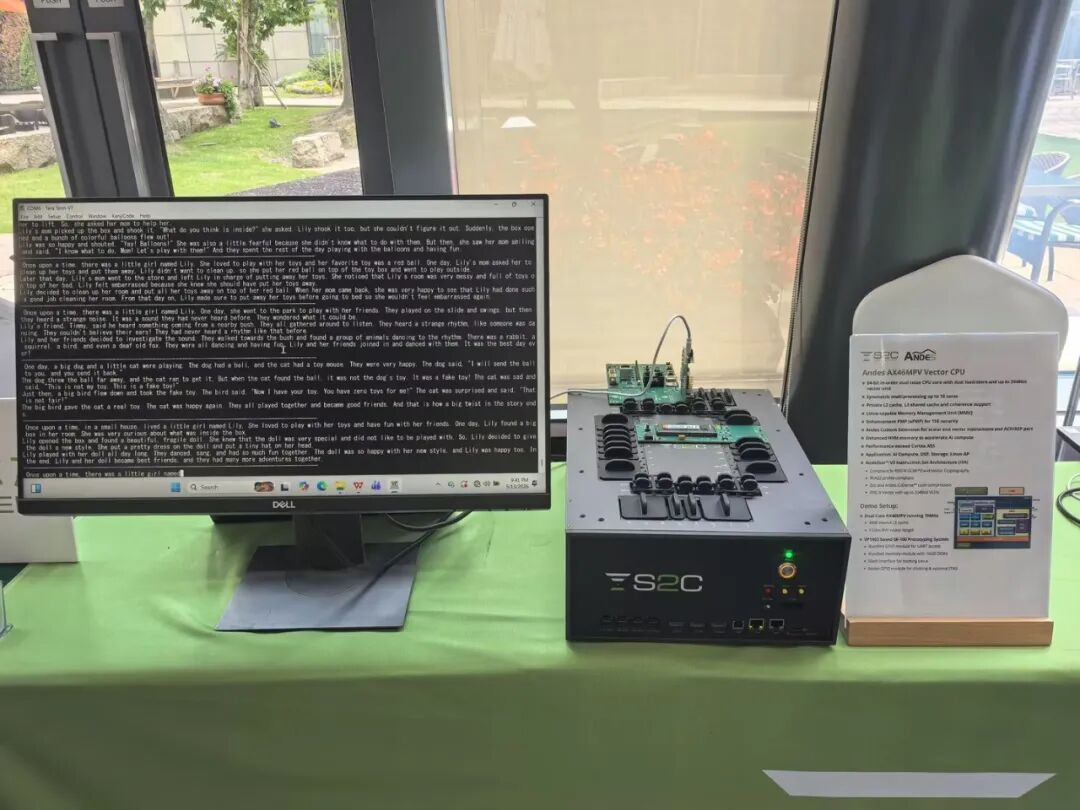

圖為 Andes AX66 在思爾芯 S8-100 上運行

03

生態合作：

從創新概念到量產應用的持續賦能

通過深度參與Andes全球巡回論壇，思爾芯不僅展示了在RISC-V領域的EDA技術實力，更傳遞了“生態協同、流程優化、早期驗證”的完整方法論。從高性能多核驗證到邊緣AI推理，從工具鏈整合到生態合作，我們正在構建支持RISC-V從創新走向量產的全方位能力。

未來，思爾芯將繼續深化與Andes等生態伙伴的合作，持續優化EDA工具鏈，推動RISC-V在更多應用場景中實現規?；虡I(yè)成功。我們相信，通過全行業的共同努力，RISC-V將真正成為驅動半導體產業創新的核心力量，為智能時代的計算需求提供開放、高效、可定制的芯片解決方案。

關于思爾芯 S2C

思爾芯（S2C）自 2004 年設立上?？偛恳詠硎冀K專注于集成電路 EDA 領域。作為國內首家數字 EDA 供應商，公司業務已覆蓋架構設計、軟件仿真、硬件仿真、原型驗證、數字調試、EDA 云等工具及服務。已與超過 700 家國內外企業建立了良好的合作關系，服務于人工智能、高性能計算、圖像處理、數據存儲、信號處理等數字電路設計功能的實現，廣泛應用于物聯網、云計算、5G 通信、智慧醫療、汽車電子等終端領域。

公司總部位于上海，并建立了全球化的技術研發與市場服務網絡，在北京、深圳、西安、香港、東京、首爾及圣何塞等地均設有分支機構或辦事處。

思爾芯在 EDA 領域的技術實力受到了業界的廣泛認可，通過多年耕耘，已在數字前端 EDA 領域構筑了技術與市場的雙優勢地位。并參與了我國 EDA 團體標準的制定，承擔了多項國家及地方重大科研項目，獲國家級專精特新“小巨人”企業、國家工業軟件優秀產品、上海市企業技術中心等多項榮譽資質。
