隨著AI服務器、電動汽車及工業電源對功率密度和效率的要求持續攀升，SiC MOSFET憑借耐高壓、低損耗、耐高溫等特性，正加速替代傳統硅基器件。

然而，SiC MOSFET高達50V/ns以上的dv/dt以及低柵極電荷，使其在高開關頻率下極易受米勒效應影響，產生誤導通風險。

核心挑戰：高dv/dt + 低柵極電荷 → 米勒效應 → 誤導通風險

這一特性對驅動方案提出了更高要求：不僅需要強大的驅動能力，更需要米勒鉗位功能來抑制串?dāng)_，同時要兼顧隔離供電的可靠性與成本效益。面向AI服務器電源、充電樁、光伏儲能等應用場景，一套完整的SiC MOSFET驅動解決方案正成為行業剛需。

方案概述

本方案為面向無橋PFC及LLC諧振變換器的雙通道SiC MOSFET驅動整體解決方案，核心產品組合為：

雙通道隔離驅動芯片BTD25350MMCWR + 隔離正激電源BTP1521P

上管驅動采用自舉供電方式

方案專為釋放SiC MOSFET性能而生，具備10A峰值驅動電流、5000Vrms隔離耐壓、米勒鉗位技術等核心優勢，可有效抑制高dv/dt場景下的門極串?dāng)_，確保開關過程穩定可靠。

整體方案介紹

本方案采用“驅動芯片+隔離電源+隔離變壓器”的組合架構，實現上、下管的高可靠驅動。

核心組件

BTD25350MMCWR — 雙通道隔離驅動芯片

原方帶使能禁用腳（DIS）和死區時間設置腳（DT）

副方集成米勒鉗位功能腳（CLAMP）

峰值輸出電流10A，副方電源全電壓支持33V（VDD to VEE）

原副方爬電間距>8.5mm

BTP1521P — 簡潔隔離正激電源芯片

單電源輸入，輸出功率可達6W，直接驅動變壓器

工作頻率可編程，最高1.3MHz

配合EE13骨架隔離變壓器TR-P15DS23-EE13，單通道輸出2W，總輸出4W

自舉供電 — 上管驅動供電方案

利用下管導通時間為上管驅動電容充電

簡化高壓側供電設計，降低系統成本

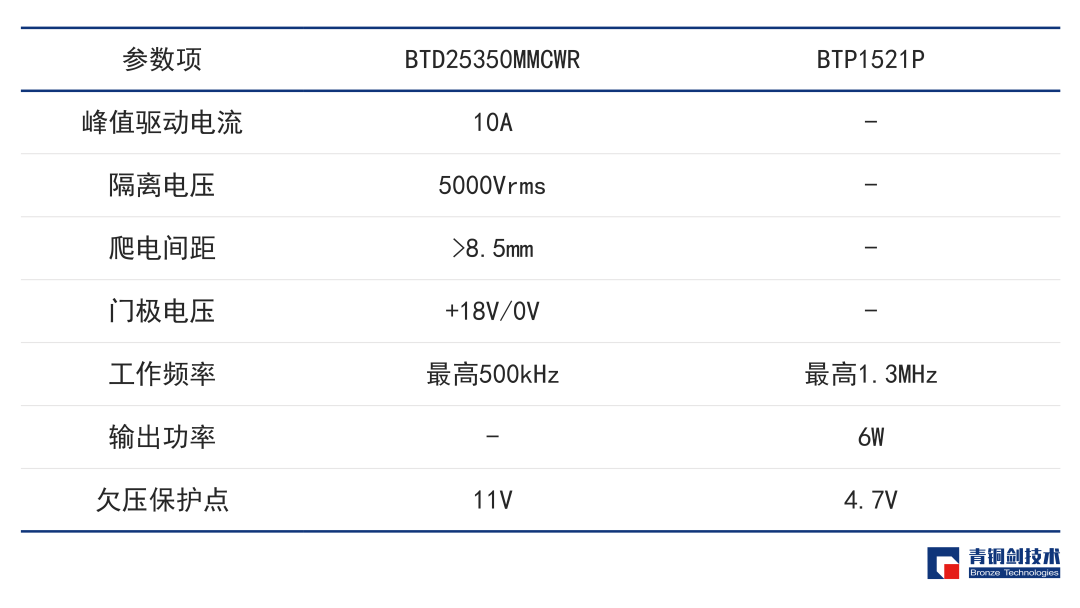

關鍵參數介紹

米勒鉗位工作機制

當半橋拓?fù)渲猩瞎荛_通時，高dv/dt通過米勒電容耦合到下管門極，可能導致下管誤導通。

BTD25350MMCWR的米勒鉗位功能將門極以更低阻抗拉到負電源軌VEE，從而保證SiC MOSFET負電壓被更有效關斷，達到抑制誤開通的效果。

方案優勢

實測驗證：米勒鉗位效果顯著

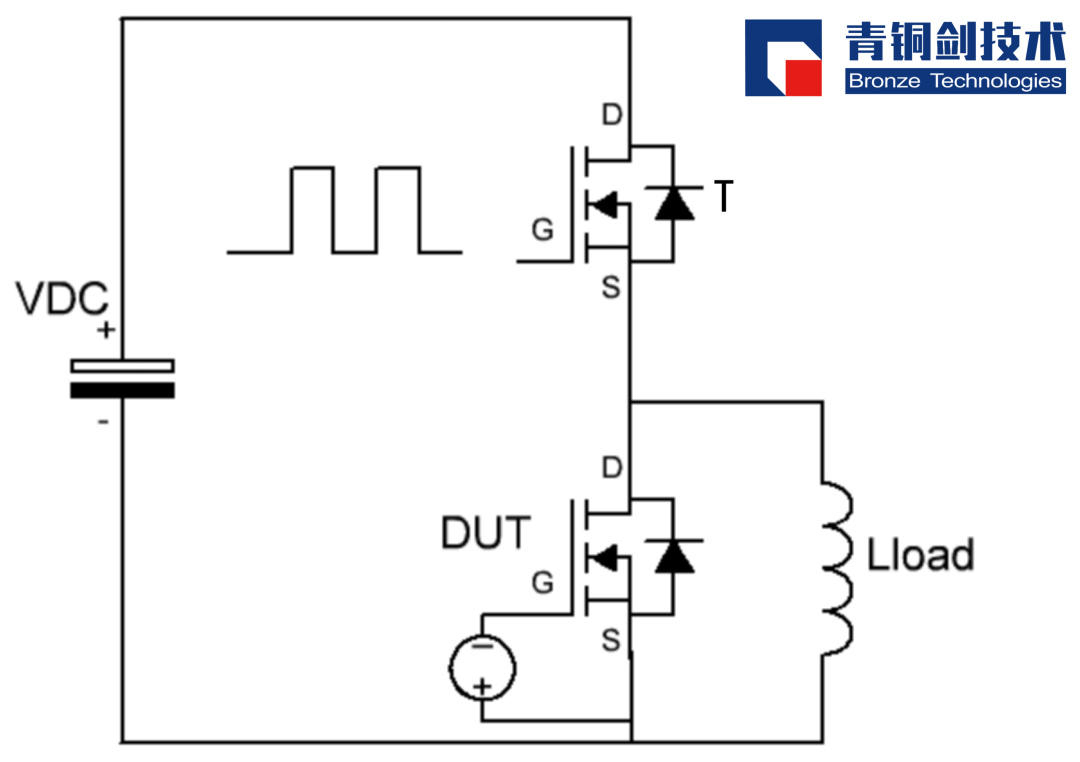

基于雙脈沖測試平臺，上管（T）作為開關管接收脈沖PWM信號，下管（DUT）處于關斷狀態，體二極管續流。由于米勒現象，在上管（T）開通時，下管（DUT）門極電壓會產生波動，通過觀察下管（DUT）門極電壓來判斷米勒鉗位功能的作用。

米勒鉗位作用 — 雙脈沖平臺實測對比

測試條件：上管VGS=0V/+18V，下管VGS=0V；VDS=400V；ID=20A；Rgon=Rgoff=10Ω；Cgs=1nF；Lload=100uH；Ta=25℃

結論：米勒鉗位功能有效降低下管VGS峰值電壓（從4.36V降至1.45V），大幅降低誤開通風險，提升系統可靠性。

高可靠隔離設計

隔離耐壓5000Vrms，爬電間距>8.5mm，滿足工業及汽車級安全標準

副方驅動器欠壓保護點11V，防止低電壓下器件工作異常

工作溫度范圍-40℃~125℃，適應嚴苛環境

易于集成

自舉供電簡化上管驅動設計，降低BOM成本

SOW-18寬體封裝，兼容主流PCB布局

BTP1521P配合EE13變壓器，方案成熟度高，可直接移植

成本與性能平衡

相比分立方案，集成化設計減少外圍器件數量；全國產化供應鏈保障交期與成本優勢。

典型應用場景

AI服務器電源

隨著AI大模型訓練對算力需求的爆發式增長，數據中心單機柜功率密度已從傳統的3-5kW提升至10-20kW。AI服務器電源通常采用圖騰柱無橋PFC+LLC諧振變換器拓?fù)洌箝_關頻率達到200-500kHz。

本方案憑借500kHz驅動能力和米勒鉗位技術，可有效應對高頻開關下的串?dāng)_問題，提升系統效率至98%以上。

車載OBC

電動汽車車載充電機正加速向11kW、22kW高功率密度方向發展，電池電壓也從400V向800V平臺演進。更高的母線電壓意味著更大的dv/dt，米勒效應更加顯著。

本方案的高隔離耐壓（5000Vrms）和米勒鉗位功能，可確保OBC在800V平臺下的可靠運行，配合全國產化供應鏈優勢，為車載OBC廠商提供高性價比的驅動解決方案。

工業電源

大功率工業電源、焊機電源、鋰電池化成設備等應用場景，對驅動方案的可靠性和抗干擾能力要求嚴苛。傳統IGBT驅動方案已難以滿足SiC MOSFET高頻高效的需求。

本方案的工作溫度范圍（-40℃~125℃）和高可靠性設計，使其成為工業電源升級換代的優選方案。

光伏儲能

組串式光伏逆變器需要應對復雜電網環境下的母線電壓波動，米勒效應導致的誤導通會影響MPPT跟蹤效率。

本方案的米勒鉗位功能可有效抑制電壓波動帶來的串?dāng)_干擾，提升光伏系統的發電效率和壽命。

總結

本方案面向AI服務器電源、工業電源、車載OBC、光伏儲能等高功率密度應用場景，提供從隔離供電到柵極驅動的完整解決方案。

BTD25350MMCWR + BTP1521P 黃金組合

10A峰值驅動

5000Vrms隔離

米勒鉗位技術

無論是追求高效率的AI服務器電源，還是注重可靠性的車載OBC，本方案都能提供穩定、可靠、高性價比的驅動支持，助力電力電子系統邁向更高功率密度與更高效率。
