PLC的數字量輸入模塊有兩種不同的接線方式：源型輸入方式和漏型輸入方式。

PLC的信號輸入中，我們通常會用到PNP或是NPN這兩種輸出類型的感應開關。

NPN和PNP傳感器源于內部三極管結構及信號輸出方式，這直接影響接線方法與PLC匹配方式。

NPN傳感器

定義：NPN傳感器是指其內部的三極管 結構為NPN型，即信號端為負電壓輸出，內部開關連接于信號端與負極。

工作原理：當NPN傳感器受到信號觸發時，其信號輸出線OUT與負極（GND）相連，相當于輸出低電平。而在無信號觸發時，輸出線可能懸空。

PNP型傳感器

定義：PNP傳感器是指其內部的三極管結構為PNP型，即信號端為正電壓輸出，內部開關連接于信號端與正極。

工作原理：當PNP傳感器受到信號觸發時，其信號輸出線OUT與正極（VCC）相連，相當于輸出高電平。而在無信號觸發時，輸出線可能懸空。

PLC的數字量輸入模塊有兩種不同的接線方式：源型輸入方式和漏型輸入方式。從字面上的意思就可以理解，漏型指的是信號漏掉即信號的流出，而源型剛好相反，指的是信號的流入，既然是根據信號的流入或是流出來判斷，那么就要有一個參考點，判斷電流是從這個參考點流入還是流出的，不同的PLC對于使用的這個參考點是不一樣的。

三菱PLC。

漏型輸入[-公共端] 當DC輸入信號是電流從輸入（X）端子流出的輸入時，稱為漏型輸入。 連接晶體管輸出型的傳感器輸出等時，可以使用NPN集電極開路型晶體管輸出。

源型輸入[+公共端] 當DC輸入信號是電流流向輸入（X）端子的輸入時，稱為源型輸入。 連接晶體管輸出型的傳感器輸出等時，可以使用PNP集電極開路型晶體管輸出。

三菱漏型輸入（-公共端） 三菱源型輸入（+公共端）

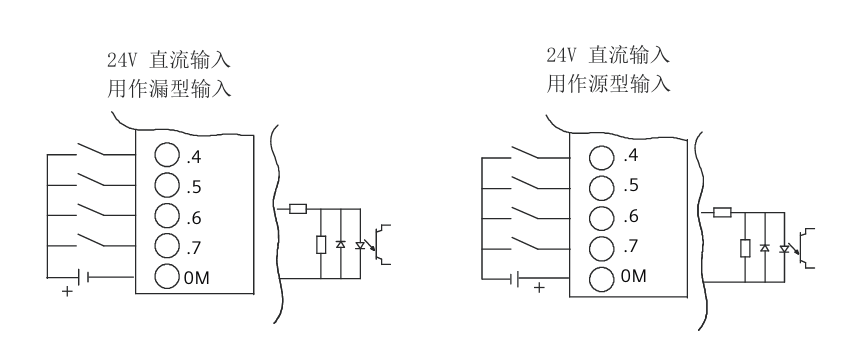

而在西門子PLC中以輸入端的公共端M作為參考點，以信號從輸入信號端的公共端（M點）流入稱為源型輸入，以信號從輸入信號端的公共端（M點）流出，稱為漏型輸入。

注意：

NPN/PNP 是傳感器 / 三極管的類型（信號電平）

源型 / 漏型 是 PLC 輸入的電流方向（接線方式）

兩者不是同一概念，但必須配對才能用。

如果PLC采用源型輸入，使用的傳感器必須是PNP型，漏型輸入則應選擇NPN型。

主要區別總結：

輸出極性：NPN輸出低電平，PNP輸出高電平。

電流方向：NPN為共陰（電流流向負極），PNP為共陽（電流流向正極）。

PLC接線：NPN多用于源型輸入，PNP多用于漏型輸入。

關于源性和漏型，三菱以輸入（X）端子作為參考點，西門子以公共點作為參考。
