PCB 設計變體可通過選擇性裝配元器件、修改參數，在同一份原理圖基礎上生成多種產品配置方案。

常見變體類型：裝配變體（元器件裝配 / 省略）、封裝變體（替換元器件封裝）、參數變體（更改元器件參數值）。

借助 OrCAD X 元器件管理器，可快速創建與管理設計變體，支持自定義分組、設置元器件不貼裝、關聯替代庫元器件等操作。

下文將以分壓電路電阻參數不同的充電電路為例，詳細講解 PCB 設計變體的實操流程。

PCB 設計變體指單塊電路板布局，依靠選擇性貼裝、替換封裝或設計切換功能適配多種配置，有效節省研發時間、成本與 PCB 板內布局空間。簡單來說，PCB 設計變體就是一套版圖內置多種可選設計方案：

裝配變體：選擇裝配或刪減指定元器件（如基礎款產品取消無線局域網模塊）

封裝變體：更換元器件適配封裝（如 0603、0402 封裝電阻），適配物料供應鏈與板內空間限制

絲印 / 層別變體：切換絲印標識、銅皮鋪設區域，滿足不同地區認證與市場投放需求

PCB 設計變體應用示例

設計變體適用場景

產品檔位劃分：基礎版、專業版產品區分，更換內存、傳感器、功率放大器等器件

區域合規適配：適配 FCC、CE 等不同地區認證標準，靈活選配濾波、屏蔽器件

快速原型驗證：對傳感器布局、電源穩壓方案開展 A/B 對比測試

供應鏈靈活調配：主流元器件缺貨時，快速替換同功能不同封裝 / 型號物料

實操教程：在 OrCAD X Capture 中設置設計變體

本教程教大家在云端庫與本地工作庫中，用 OrCAD X Capture 快速搭建多款設計變體，無需重新繪制原理圖，即可靈活切換充電電路等功能模塊、更改元器件參數規格。

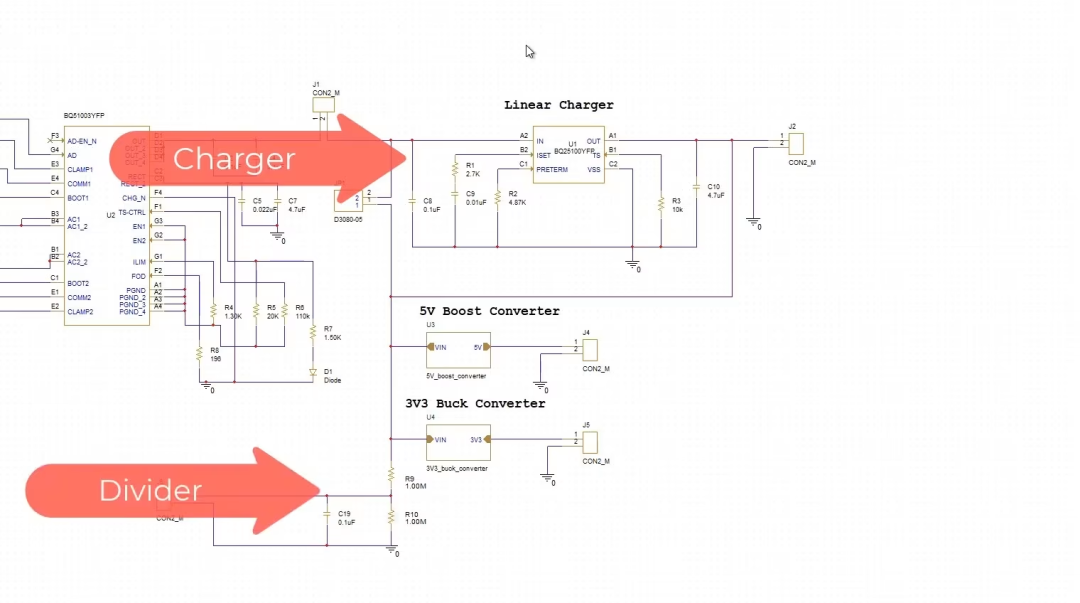

實操流程包含：啟動元器件管理器、搭建層級分組、設置元器件不貼裝、關聯替代庫器件，最終生成并預覽多版本物料清單變體。本次實操案例以充電電路選配與分壓電路電阻參數差異為核心搭建變體方案。

01

啟動元器件管理器

原理圖繪制完成后，在項目層級目錄中右鍵點擊.DSN 工程文件，啟動元器件管理器（Part Manager）。界面會默認加載云端 / 本地工作庫內所有元器件清單。

02

查看默認“Common”分組

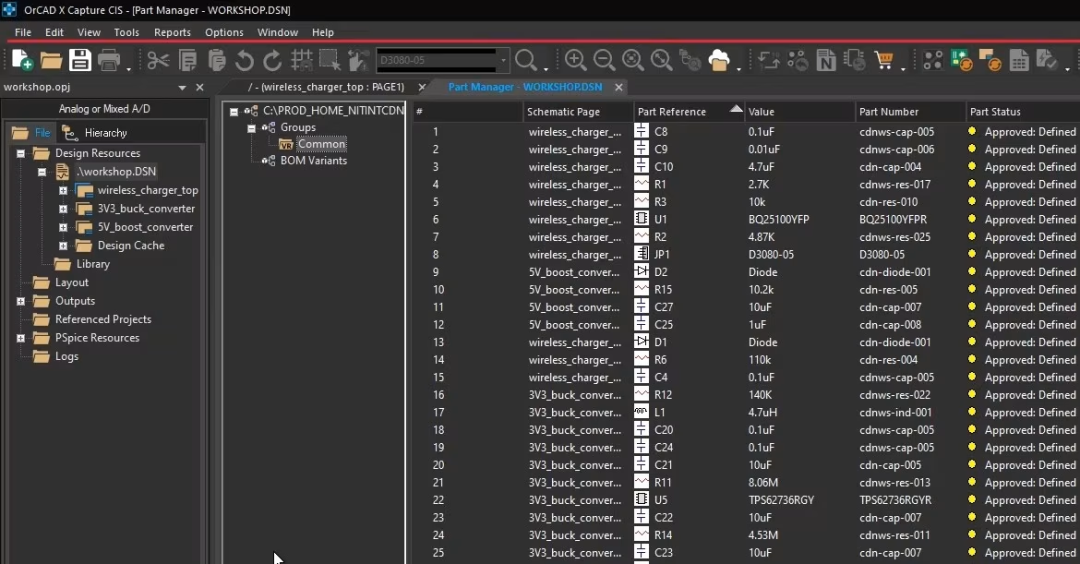

在分組面板（Groups）中展開通用組，可查看所有設計默認標配元器件，這是所有設計變體共用的基礎器件庫。

03

創建充電電路與分壓電路子分組

新建主分組：右鍵分組列表（click Groups）→新建分組（

New Group），命名為充電電路區（Charger Section）.

新建子分組：在充電電路區下右鍵新建兩個子分組，分別命名：板載充電電路（Onboard Charge）、外置充電電路（Offboard Charger）

分壓參數分組（可選）：同理新建分壓電路分組，下設低參數規格、高參數規格子分組

04

將元器件分配至對應子分組

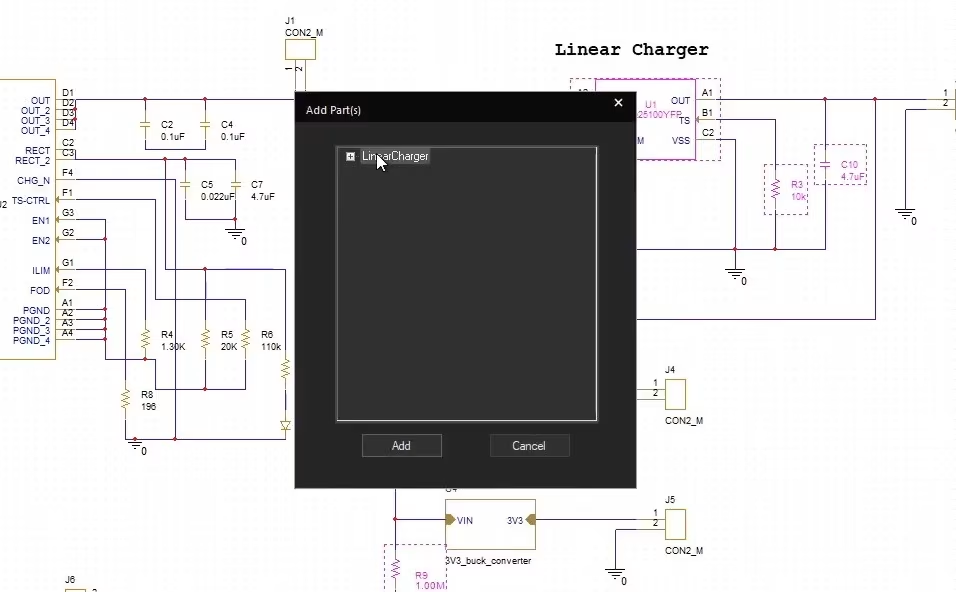

在通用分組中選中充電芯片、分壓電路電阻等器件，右鍵選擇添加至分組（Add Parts to Groups），歸類至板載充電電路、高參數規格等對應子分組內。

選中元器件→右鍵→添加至指定分組

05

設置變體專屬不貼裝元器件

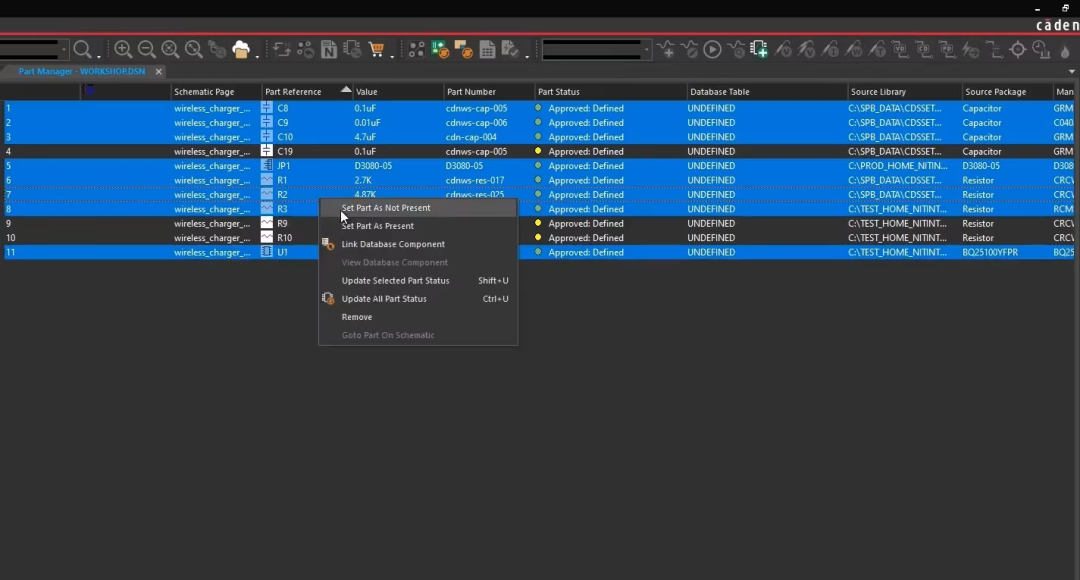

如需在某一版本中省略部分器件（如板載充電版本剔除外置充電元器件）：選中外置充電電路內器件（Offboard Charger），右鍵選擇設為不貼裝，設置完成后器件圖標會顯示""標識。

06

關聯庫內替代元器件

如需更換分壓電路電阻的封裝或參數規格：選中低參數規格（Low-Rating）分組內電阻器件，右鍵點擊關聯庫元器件（Link Database Part），選擇庫內替代型號，顯示綠色“”即關聯成功。

07

定義多版本物料清單變體

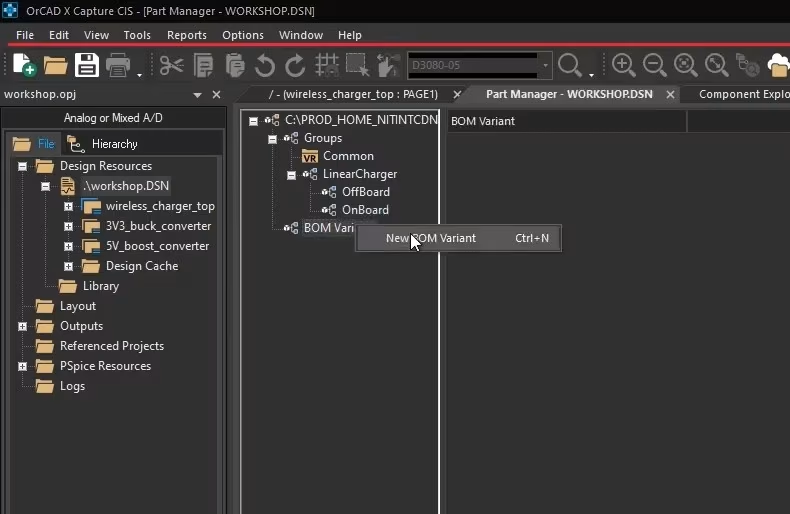

新建變體方案：右鍵物料清單變體（BOM Variants）→新建物料清單變體（New BOM Variant），命名為變體方案一，重復操作創建變體方案二

2.配置變體器件組成

將通用分組器件添加至兩款變體方案中

變體方案一：添加板載充電電路 + 高參數規格器件

變體方案二：添加外置充電電路 + 低參數規格器件

08

預覽不同設計變體

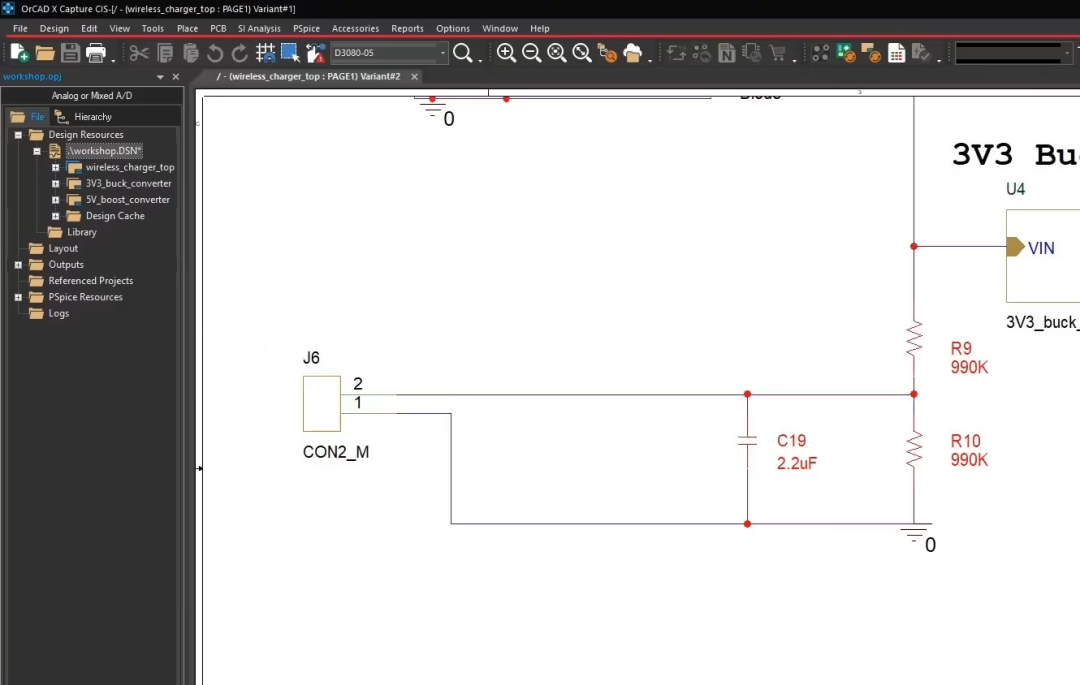

點擊視圖工具欄中的變體視圖模式（Variant View Mode），在彈窗內選擇變體方案一并確認，已設置為不貼裝的元器件會顯示為灰色。切換至變體方案二，即可看到紅色標注區分的替代充電器件與分壓參數器件。如需恢復完整原理圖視圖，在變體選擇窗口勾選核心基礎設計（Core Design）即可，變體差異化的元器件與線路均會以紅色標識區分。

OrCAD X 其他設計變體功能

除裝配變體、物料清單變體外，軟件還支持多款實用變體功能：

封裝變體：可為電阻、接插件等器件預設備用封裝，主流物料斷貨時無縫替換

參數變體：可單獨為不同變體設置元器件阻值、電容容差等參數，無需重繪原理圖即可完成電路性能調試對比

供應商物料變體：支持 Capture CIS 用戶為不同變體綁定指定供應商物料，聯動實時物料清單，簡化采購規劃與供應鏈風險評估

層級 / 頁面級變體：可單獨切換整層功能電路、整頁原理圖設計，適配大型復雜電路設計統籌管理

仿真變體：聯動內置 PSpice 仿真工具，為不同設計變體配置獨立仿真參數與測試環境，快速完成電路仿真驗證

云端庫聯動變體：依托云端器件庫，可同步團隊庫內器件屬性與狀態，保障多人協作時設計變體標準統一

涵蓋裝配、封裝、參數、供應商、層級、仿真、庫聯動七大變體類型，全方位滿足多版本電路設計優化與方案調試需求。

高效管理 PCB 設計變體，是無需重復繪制原理圖、快速衍生多款產品方案的核心手段。OrCAD X 搭載完備工具鏈，可流暢完成裝配、封裝、參數類各類變體設計。
