英集芯IP5381_G2英集芯是一款三路C口雙向快充的140W新國標移動電源管理芯片，支持1～6串鋰電配置，用于大功率多口新國標移動電源、充電寶、儲能電源方案，支持140W雙向充放電功率。集成PD3.2、UFCS等大部分主流快充協議，無需外掛協議芯片。提供3×Type?C（雙向）+1×USB?A（輸出）等多種接口組合，任意口均可獨立快充。通過新國標合規，實時監測電壓、溫度、時間、異常，掉電保存。內置32位MCU、雙向同步升降壓PWM控制器、4 路NMOS路徑驅動。采用QFN52封裝，所需外圍較少，降低BOM成本。

一、全協議兼容，實現廣泛快充適配
快充協議的兼容性直接決定電源產品的用戶體驗，IP5381_G2在協議支持上做到了廣泛覆蓋，便捷適配各類終端設備。芯片集成了SCP、PD3.2、UFCS等主流快充協議，輸入端支持PD3.2/UFCS/FCP/AFC/SCP，輸出端兼容QC2.0/QC3.0/QC3+，同時良好適配BC1.2協議及蘋果、三星等主流手機的私有快充協議，無需額外外掛協議芯片，即可實現多設備快充兼容。
不僅如此，IP5381_G2配備三路USB-C接口和一路USB-A接口，任意單口均可實現快充輸入或輸出，集成USB-C DRP協議，用戶無需刻意選擇接口，無論是給手機、平板充電，還是為筆記本供電，都能快速握手快充協議，享受高效充電體驗，有效解決多設備充電兼容性難題。

二、140W大功率+多串適配，覆蓋多種場景功率需求

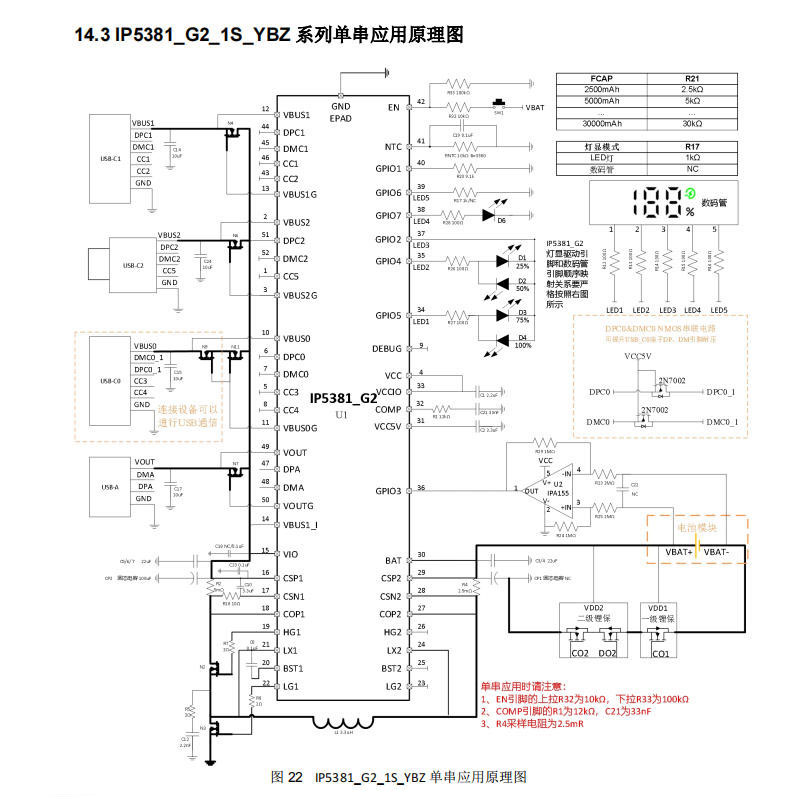

作為高性能芯片，IP5381_G2在功率表現上具有競爭力，最高支持140W輸入/輸出功率，可驅動1至6節串聯電池組，電池充滿電壓可在4V至26.4V之間以10mV為步進進行精細調節，靈活適配不同容量的電源產品——無論是單節鋰電的小型輕薄充電寶，還是多串電池的大容量便攜式儲能電源，一顆芯片即可應對。
在能效方面，IP5381_G2內部集成1路雙向升降壓PWM控制驅動和4路路徑NMOS控制驅動，配合同步升降壓開關系統，能效表現出色：在20V/5A滿載100W放電場景下，DCDC轉換效率可達94%以上，升降壓模式下效率更超過96%。高效的能量轉換不僅能降低芯片發熱，減少產品散熱設計空間，還能延長電源續航時間，兼顧大功率與低功耗的雙重需求。

三、高度集成設計，顯著精簡BOM成本與體積
IP5381_G2突出的工程價值在于其高度集成，改變了傳統大功率電源方案“MCU+協議IC+升降壓控制器”的多芯片組合模式，將多種核心功能集成于一顆SOC芯片之中。芯片內部集成了雙向同步升降壓PWM控制器及驅動電路、協議物理層、32位MCU、高精度庫侖計、14bit ADC、LED/數碼管顯示驅動、USB2.0全速通信模塊及4路NMOS路徑控制驅動，無需額外添加過多外圍器件。

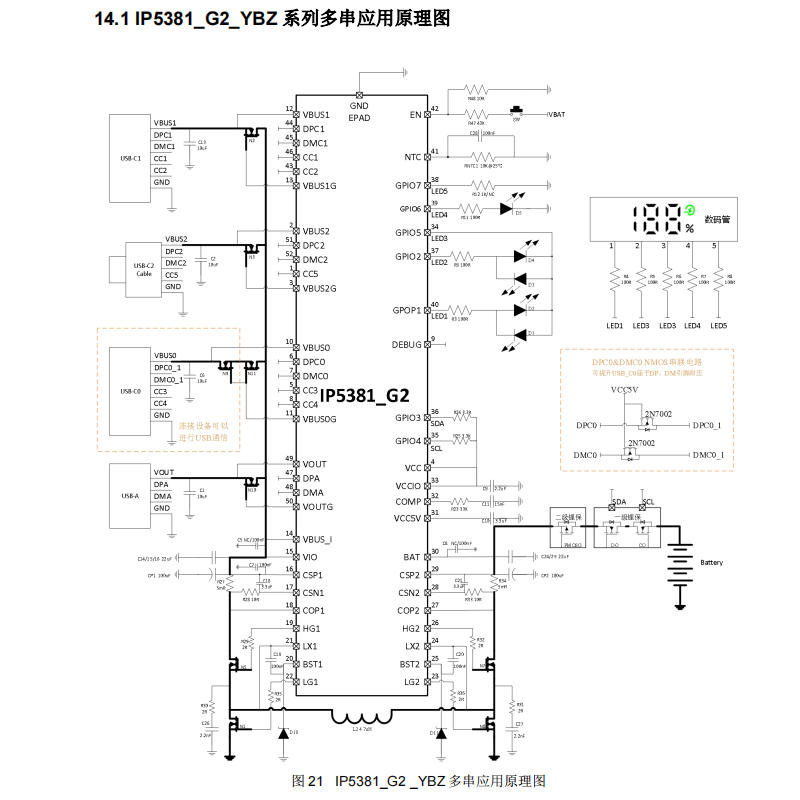

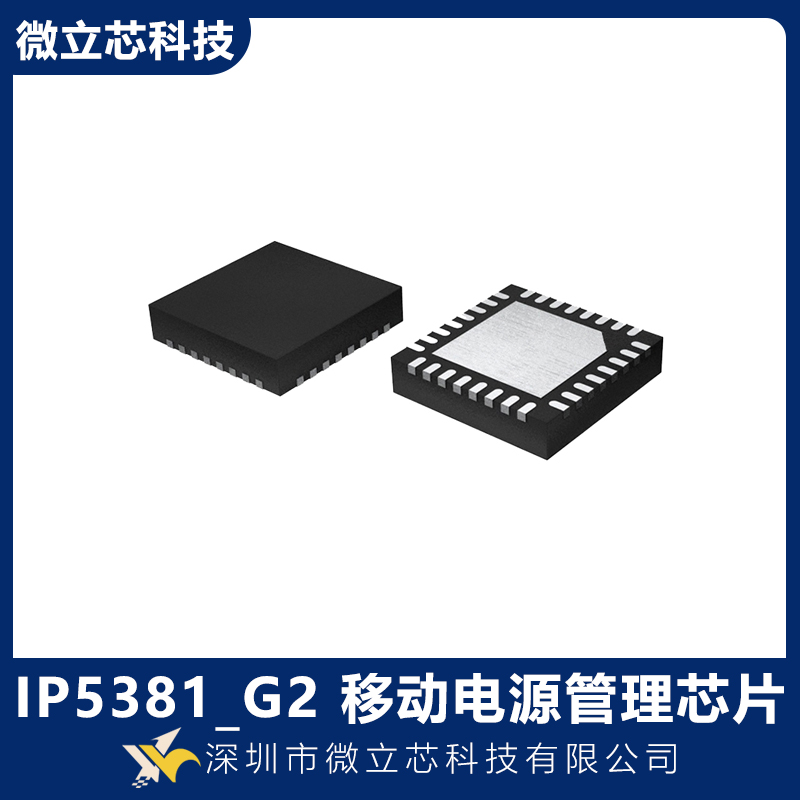

相較于傳統多芯片方案，IP5381_G2可減少20-30顆阻容元件，BOM成本降低30%以上，同時采用QFN52封裝，顯著縮小PCB布局面積，讓電源產品能夠?qū)崿F(xiàn)更輕薄、緊湊的設計，無論是追求便攜性的移動電源，還是對空間要求嚴苛的儲能設備，都能獲得更靈活的設計空間。此外，基于該芯片的方案可提供全套原理圖、PCB源文件和物料清單，客戶可直接打板，僅需修改外殼結構和電芯規格即可量產，有效縮短產品開發周期。

四、智能管理+精準監測，兼顧安全與便捷
IP5381_G2搭載32位MCU，配備6K RAM和128K FLASH，支持17路GPIO和5路ADC功能，以及兩路獨立可配置I2C接口，賦予芯片出色的智能管理能力。芯片可實時檢測電池電壓、溫度、運行時間及異常信息，并通過USB2.0 Full Speed通信實現數據上報和下發，即便掉電也能保存關鍵異常數據，滿足新國標“信息可追溯、可上報”的核心要求，助力產品順利通過新國標合規認證。
在電池管理方面，IP5381_G2支持電池充電限制電壓隨時間自動下降，提供50mV/100mV/150mV/200mV多檔可選，有效延長電池循環壽命；同時具備智能負載識別功能，可自動檢測設備插入與拔出，輕載時自動進入待機模式，待機電流典型值僅50μA，超低功耗模式下可低至10μA，顯著降低閑置時的電量損耗。
電量顯示方面，芯片內置14位高精度ADC和庫侖電量計，可精準測量電池電壓、電流，結合內置電量算法獲取剩余電量，支持1燈、2燈、4燈LED電量顯示及多達188種數碼管電量顯示方案，電池容量可靈活配置，適配不同產品的顯示需求，讓用戶直觀掌握電量狀態。

五、多重安全防護，筑牢使用安全防線
安全是電源產品的核心訴求，IP5381_G2內置完善的安全保護機制，從輸入、輸出到電池管理，提供系統級防護。具體包括輸入過壓/欠壓保護、輸出過流/過壓/短路保護、電池過充/過放保護、芯片過溫保護、電池NTC溫度保護，同時具備ESD 4kV、輸入耐壓35V的硬件級防護，能夠有效應對各類突發異常情況，避免芯片及終端設備損壞，保障用戶使用安全。

六、廣泛應用場景，賦能多領域產品創新

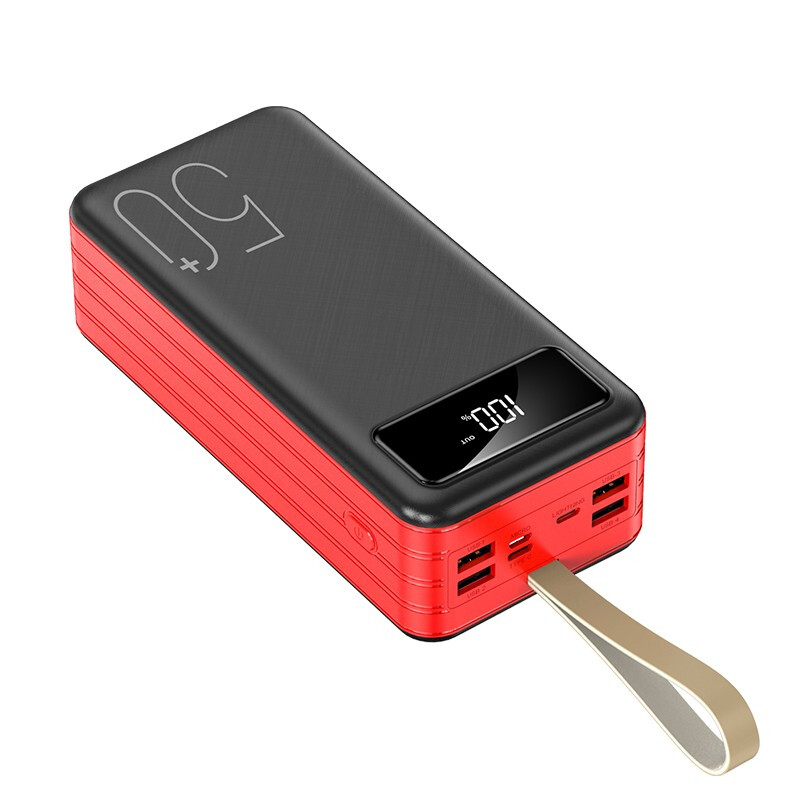

憑借出色的性能優勢，IP5381_G2的應用場景十分廣泛，可良好適配移動電源、便攜式儲能電源、手機、平板等便攜設備，同時也可應用于電動工具等需要電源管理的產品。無論是消費級的大功率快充充電寶，還是工業級的便攜儲能設備，IP5381_G2都能提供穩定、高效的電源管理解決方案，助力廠商打造更具競爭力的產品。

總結：高性能芯片，打造大功率快充優選方案
英集芯IP5381_G2以140W大功率輸出、廣泛的協議兼容、高度集成設計、智能精準管理及多重安全防護，精準契合新國標要求和市場升級需求，有效解決了傳統大功率電源方案成本高、布局復雜、開發周期長等痛點。作為一款兼顧性能與性價比的高性能電源管理SOC，IP5381_G2不僅為移動電源、儲能設備等產品提供了高效便捷的芯片解決方案，更推動了大功率快充領域的技術升級，成為新國標時代下電源產品的理想芯片選擇。
