在運動控制領域，設備廠商對步進驅動方案的期待早已超越簡單的“轉動”，轉而追求更靜音、更節能、更安全且易于集成的控制解決方案。TMC2241高壓智能步進電機驅動芯片，將控制器、驅動器與大量先進算法集成在一個小巧封裝之中，可從容應對紡織機械、醫療儀器、工業自動化、辦公自動化等眾多場景的嚴苛要求。

一、高集成參數平臺

TMC2241是Trinamic（現屬ADI）推出的一款高壓智能兩相步進電機驅動控制器，它將靈活的加減速控制、先進的電流調節算法、完整的保護電路以及豐富的通信接口集成在一個TQFN38緊湊封裝中。它支持4.5V~65V的寬壓直流輸入，能夠良好適配24V/48V工業標準步進電機；內置雙路全集成低阻H橋，典型導通電阻低至310mΩ（HS+LS），在24V供電時可提供2A RMS（2.8A正弦峰值）的持續輸出電流，48V供電時可提供1.7A RMS（2.4A正弦峰值），兼具充足的驅動能力和低發熱損耗。

在控制精度方面，芯片原生支持最高1/256微步細分，內部集成1024個正弦波條目的微步表；同時搭載MicroPlyer微步插值技術，可對全步、半步、4/8/16/32/64/128微步等所有低細分輸入的STEP脈沖進行插值優化，始終輸出256細分的平滑驅動波形，有效抑制電機低速力矩波動與抖動。

芯片內置完整的診斷與保護體系，除輸出短路保護（OCP）、分級過熱保護、雙路電源欠壓鎖定（UVLO）、電機開路檢測等核心保護功能外，還支持驅動芯片結溫實時測量、供電電壓監測、電機繞組溫度估算及外部模擬輸入采集等系統級診斷能力，為設備長期穩定運行提供全方位保障。

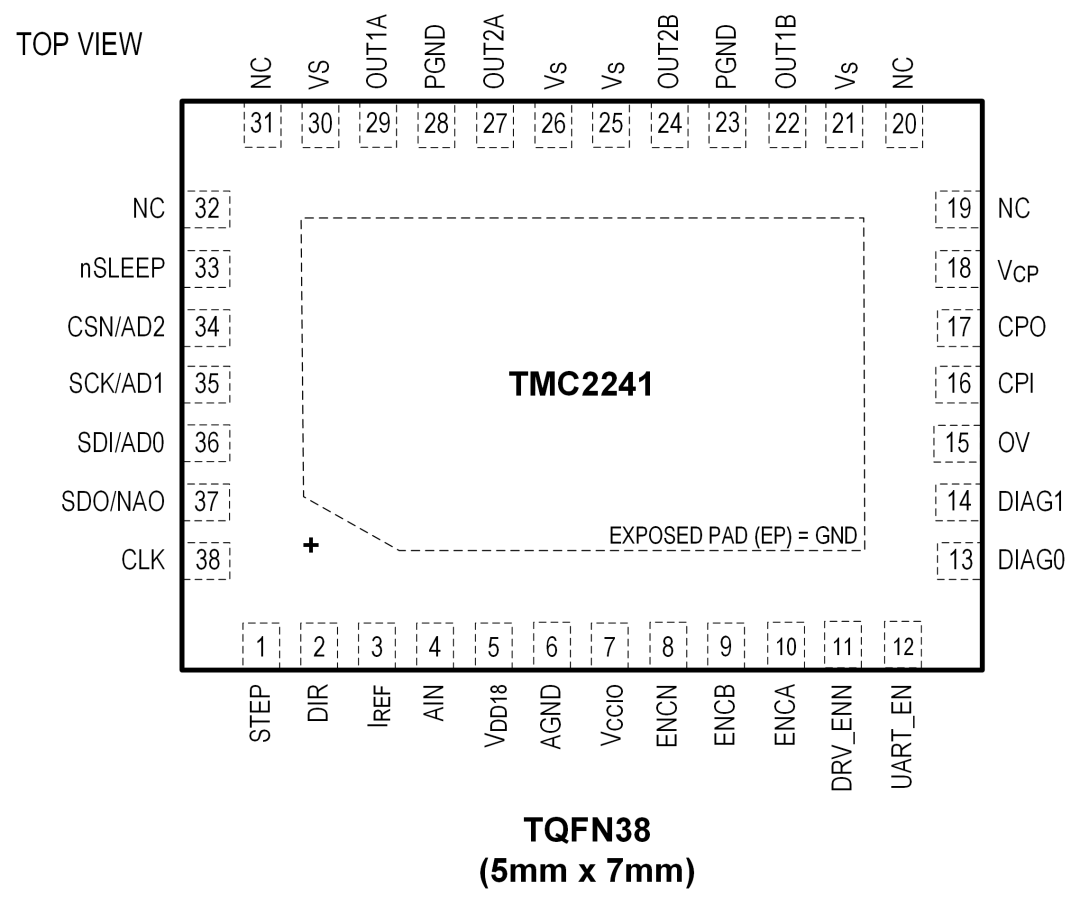

引腳封裝視圖

二、核心技術講解

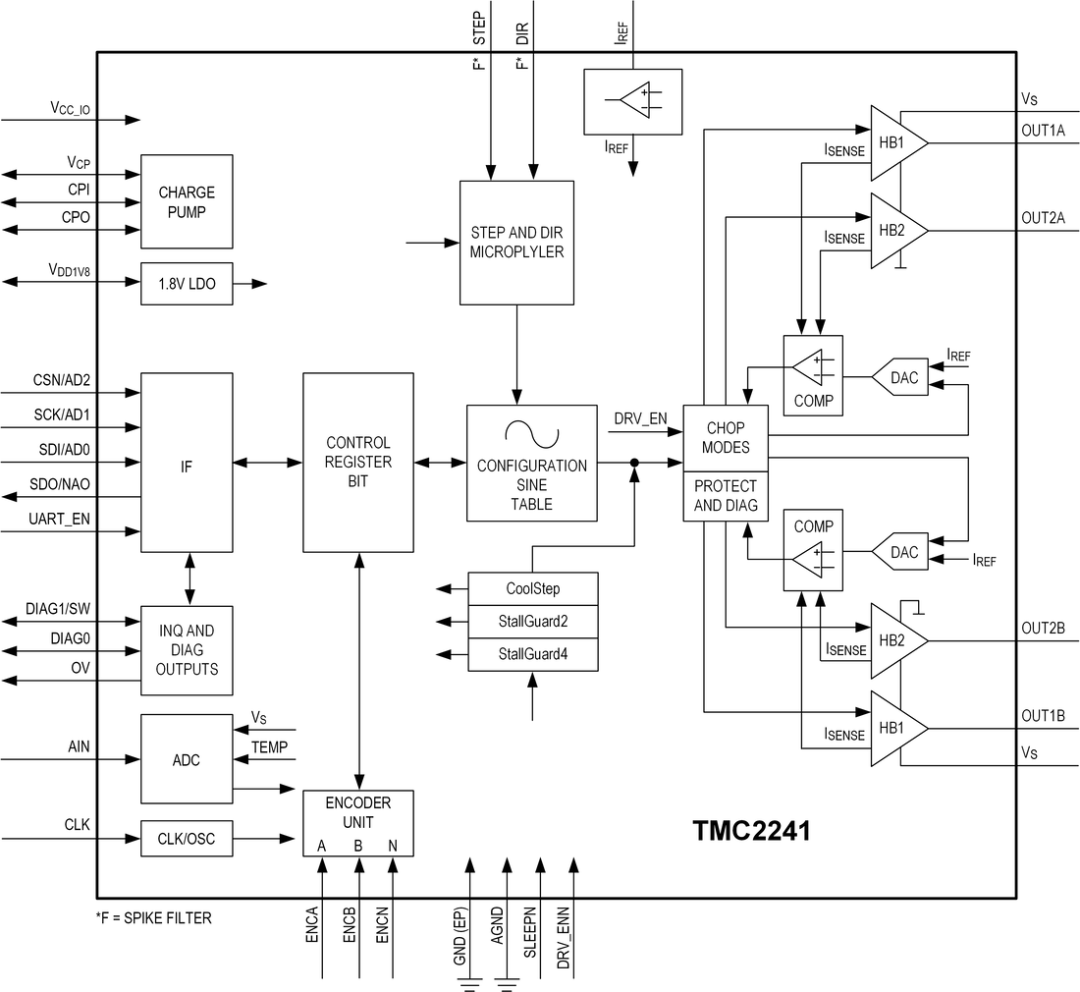

系統框圖

在技術功能層面，TMC2241集成了Trinamic經過市場驗證的多項成熟專利技術：

1、非耗散型無損電流檢測（ICS）

傳統的步進電機驅動芯片需要通過外接低阻值采樣電阻來測量繞組電流，這增加了BOM成本和PCB面積，采樣電阻上的功耗還會帶來額外發熱。TMC2241內部集成了非耗散型無損電流檢測技術（ICS），無需外部采樣電阻，通過實時測量每個功率MOSFET的導通內阻RDS（ON）來精確計算繞組電流。為保證全溫度范圍內的檢測精度，ICS電路會自動補償MOSFET結溫變化帶來的內阻波動，實現“±7%的電流調節精度與0.7%（1σ）的相間電流匹配度”。該技術不僅簡化了PCB布局，降低BOM成本，還消除了采樣電阻的額外功耗與發熱，特別適配空間緊湊的控制板設計。

2、StealthChop2靜音斬波技術

StealthChop2是基于電壓型PWM調制的靜音斬波算法，通過精準的電壓調制直接向電機線圈輸出平滑的正弦波驅動電壓，使線圈電流形成近乎無突變的完美正弦波形，從根源上抑制電流硬開關帶來的電磁噪聲和振動，實現電機低速運行與靜止?fàn)顟B(tài)下的極致靜音。

該技術內置全自動調諧（AT）功能：AT#1階段在電機靜止時完成靜態參數校準，AT#2階段在電機低速運行時完成動態參數優化，無需用戶手動配置復雜的電機參數。調諧完成后，芯片會自動跟蹤電機溫度變化、電源電壓波動等工況，實時更新參數以保持最佳性能。此外，StealthChop2 還支持零電流自由輪與被動制動模式，可進一步降低待機功耗。

3、SpreadCycle高動態斬波技術

SpreadCycle是面向高速、高負載場景優化的逐周期電流控制斬波技術，芯片支持100V/μs~800V/μs四檔輸出斜率可調。該技術將每個斬波周期分為導通、慢衰減、快衰減、二次慢衰減四個階段，可自動積分并優化衰減周期，保證電機電流過零階段的平滑性，在寬轉速與負載范圍內提供優秀的共振抑制效果與動態響應能力。

TMC2241支持兩種模式的自動無抖動切換：通過TPWMTHRS寄存器設置速度切換閾值，再借助StallGuard技術補償電機反電動勢帶來的相位偏移，消除模式切換時的抖動與沖擊。從而實現低速段啟用StealthChop2保證靜音效果，高速段自動切換至SpreadCycle保證扭矩輸出與動態性能，二者形成完美性能互補，使設備在全轉速域都能適配最優驅動模式。

4、StallGuard2/4無傳感器堵轉檢測

TMC2241集成了兩代StallGuard無傳感器負載檢測技術，無需外部編碼器，即可通過檢測電機反電動勢與負載角的對應關系，精準測量電機的實時機械負載，實現失速保護、負載監控與無傳感器回零功能，降低系統硬件成本。

StallGuard2：適配SpreadCycle斬波模式，提供10位負載測量分辨率，支持濾波模式，可通過SGT參數靈活調節檢測靈敏度，適配不同電機與機械特性，是無傳感器回零的最優選擇；

StallGuard4：適配StealthChop2斬波模式，提供9位有效負載測量分辨率，支持4路獨立的電機相位測量與數字濾波，在靜音驅動模式下仍可實現精準的負載檢測與堵轉保護。

5、CoolStep動態電流調節

CoolStep是基于StallGuard負載檢測結果的負載自適應電流調節技術，可根據電機實時負載情況，動態調整繞組驅動電流：電機輕載時自動降低運行電流，重載時快速恢復至滿額電流。該技術最高可實現75%的能耗降低，同時減少電機與驅動芯片的發熱，延長設備使用壽命。

6、全鏈路診斷與保護功能

TMC2241提供了完善的硬件級保護與系統診斷能力，全方位保障設備長期穩定運行：

核心保護機制：包含輸出短路到GND/VS的過流保護（OCP）、分級過熱保護（可配置過熱預報警、165℃典型值熱關斷）、VM與VCC_IO雙路電源欠壓鎖定（UVLO）、電機開路負載檢測。其中短路保護會在故障發生時立即關斷H橋，重試3次后持續鎖定故障狀態，避免芯片損壞；

系統診斷能力：內置12位+符號位高精度ADC，可實時采集芯片結溫、電機供電電壓、外部模擬輸入AIN信號；同時可通過StealthChop2模式下的PWM_SCALE寄存器數值，估算電機繞組的溫度變化，為設備的預測性維護提供數據支撐；

過壓保護輸出：內置過壓檢測電路，通過OV引腳可外接制動電阻泄放電機減速時產生的回饋能量，保護芯片與電源系統。

三、靈活接口與編碼器支持

TMC2241配有行業通用的STEP/DIR步進方向接口，可直接替換傳統步進電機驅動器；支持SPI串行接口（8MHz、支持多芯片菊花鏈級聯）與單線UART接口（自動波特率檢測、CRC數據校驗），可實現參數在線配置、運行狀態與診斷數據的實時讀取，滿足智能化設備的定制開發需求。

TMC2241還內置完整的ABN增量式編碼器硬件接口，支持A/B正交編碼信號與N索引信號輸入，內置32位編碼器計數器與可編程預分頻器（支持二進制和十進制兩種預分頻模式），適配不同分辨率的編碼器與電機參數。該接口能實時對比編碼器實際位置與電機微步計數器的理論位置，實現電機丟步的在線檢測與位置偏差校驗，無需復雜的閉環控制算法，即可提升設備的定位精度與運行可靠性。

四、應用場景與開發生態

基于均衡的性能配置和全面的功能集成，TMC2241可適配豐富的應用場景：

紡織機械領域：如縫紉機、針織機、繡花機等對精度和靜音要求突出的設備，能夠提供高精度、低噪音的驅動表現；

醫療儀器與實驗室設備：包括液體處理系統、分析儀、呼吸機等，StealthChop2技術保證靜音平順運行，全鏈路保護機制保障使用安全；

工業自動化領域：適用于傳送帶、機器人、CNC機床和工業級3D打印機等應用。

為幫助開發者快速實現產品，TMC2241配備完善的開發生態與技術支持，降低開發門檻。開發者可通過TMC2241-EVAL評估板搭配TMCL-IDE軟件，快速完成各項功能和寄存器配置的測試；官方還提供完整的數據手冊、參考原理圖、PCB布局指南和寄存器說明，以及基于主流MCU平臺的底層驅動例程，加速?gòu)尿?yàn)證到量產的全過程。

五、結語

綜合來看，TMC2241不僅是一款高性能的驅動控制器，更是一個深度整合硬件性能與智能算法的系統級驅動核心。它成功地將65V高壓驅動能力、極致的靜音性能、高效的能源管理和豐富的智能功能集成在一個緊湊封裝中。無論是正在打造對噪聲和可靠性要求極高的精密儀器，還是追求能效與穩定性的自動化設備，TMC2241都能成為加速設計、優化體驗的理想驅動之選。
