ADG604 1 pC電荷注入、低泄漏、CMOS、4通道多路復用器
數據：
ADG604產品技術英文資料手冊
優勢和特點
- 電荷注入：
1 pC（整個信號范圍內） - 雙電源：±2.7 V至±5.5 V
- 單電源：2.7 V至5.5 V
- 汽車應用溫度范圍：
–40°C至+125°C - 泄漏電流：100 pA（最大值，25°C）
- 導通電阻：85 Ω（典型值）
- 軌到軌工作
- 快速開關時間
- 典型功耗：<0.1 μW
- TTL/CMOS 兼容型輸入

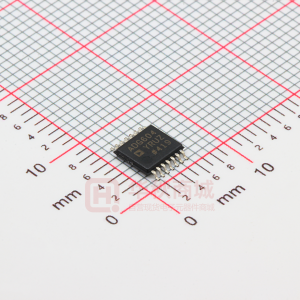

- 14引腳TSSOP封裝
產品詳情
ADG604是一款CMOS模擬多路復用器，內置4個單通道。它采用±2.7 V至±5.5 V雙電源或+2.7 V至+5.5 V單電源供電。根據3位二進制地址線A0、A1和EN所確定的地址，ADG604將四路輸入之一切換至公共輸出D。當EN引腳為邏輯0時，該器件將被禁用。
85oC時，ADG604提供1 pC的超低電荷注入和小于250 pA的泄漏電流。導通電阻典型值為85 Ω，通道間導通電阻匹配為8 Ω。它還具有低功耗和高開關速度特性，采用14引腳TSSOP封裝。
方框圖
