一、 背景概述

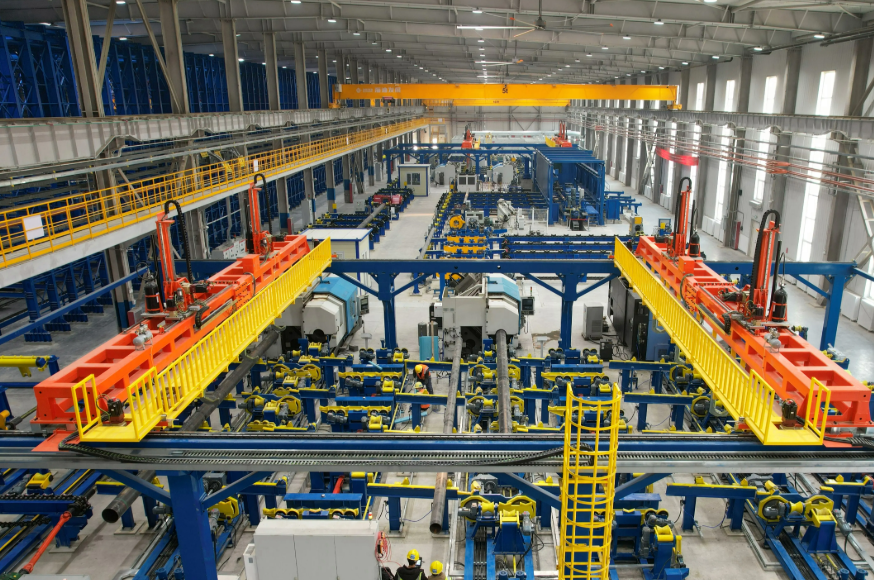

某自動化生產車間采用西門子S7-300系列PLC作為核心控制單元，配套西門子SM321數字量輸入模塊、SM322數字量輸出模塊，負責管控生產線的輸送、檢測等設備運行。隨著生產智能化升級，原有PLC系統出現諸多通信瓶頸，最終選用捷米特ETH-S7300-JM01以太網處理器，圓滿解決痛點，提升系統通信效率與兼容性。

二、 項目痛點

1. 通信接口受限：西門子S7-300 PLC原生無以太網接口，僅支持MPI/DP總線通訊，無法直接連接上位機（研華工控機）、觸摸屏等以太網設備，需額外部署專用網關，接線復雜且成本偏高。

2. 觸摸屏兼容性差：原有系統觸摸屏需與PLC型號嚴格匹配，更換不同品牌（如昆侖通態、普羅菲斯）觸摸屏?xí)r無法正常通信，靈活適配性不足，維護更換成本高。

3. 數據傳輸滯后：傳統PROFIBUS-DP總線連接方式，數據刷新周期長達2-3秒，無法滿足上位機對生產數據的實時監控、采集需求，影響生產調度效率。

4. 擴展不便：若新增上位機、觸摸屏等設備，需重新組態編程，占用PLC編程口，且部署周期長，影響車間正常生產。

三、 解決方案

針對上述痛點，選用捷米特ETH-S7300-JM01以太網處理器（品牌：捷米特，型號：ETH-S7300-JM01）作為通信轉換核心，無需修改PLC原有程序，即插即用，具體實施方案如下：

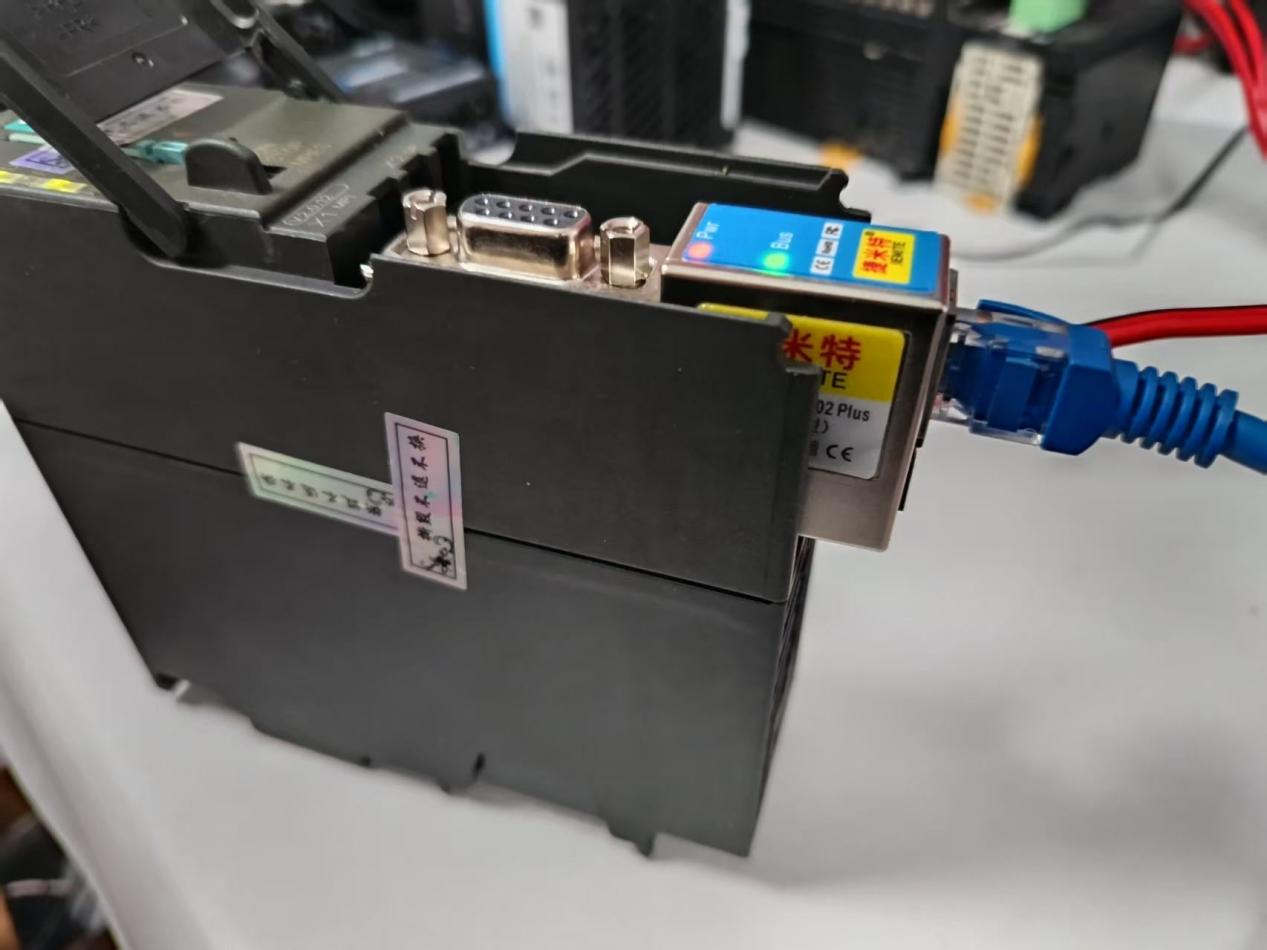

1. 硬件連接：將捷米特ETH-S7300-JM01模塊直接插入西門子S7-300 PLC的MPI接口，擰緊固定螺絲確保接觸可靠；模塊頂端九針口連接各類品牌觸摸屏（本次選用昆侖通態TPC7062Ti、普羅菲斯GP4000系列），無需額外適配驅動；模塊網口通過以太網網線連接上位機（研華IPC-610L）及其他非PLC設備，構建統一通信網絡。

2. 參數配置：將電腦網卡IP設置為與ETH-S7300-JM01模塊同一網段（模塊默認IP：192.168.1.188），安裝模塊自帶驅動程序，通過捷米特NetDevice配置工具啟用S7 TCP協議，匹配PLC與上位機、觸摸屏的通信參數，無需復雜編程組態。

3. 核心亮點落地：充分發揮模塊兩大核心優勢——九針口兼容所有品牌觸摸屏，無需區分品牌型號，即插即通；網口支持10/100Mbps自適應，可同時連接上位機、觸摸屏等多臺非PLC設備，支持32個TCP連接，滿足多設備并行通信需求。

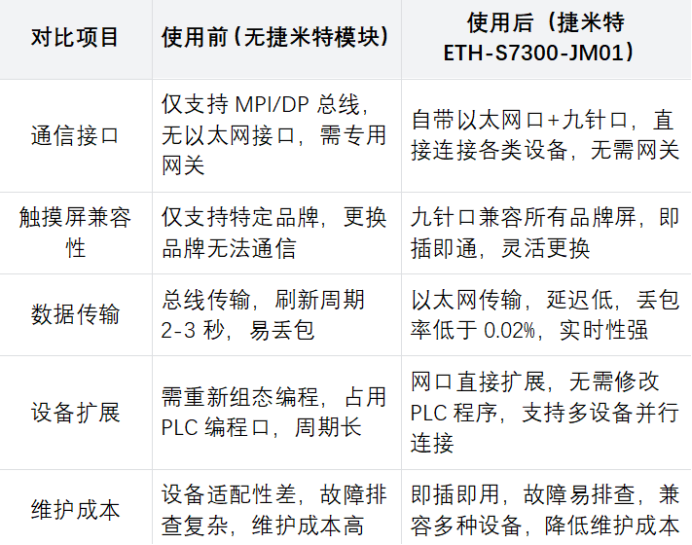

四、 使用前后對比

五、 應用效果

項目部署后，捷米特ETH-S7300-JM01模塊運行穩定，完全解決原有通信痛點。上位機可實時采集PLC運行數據，數據刷新周期縮短至500ms，生產調度響應效率提升60%；九針口成功兼容不同品牌觸摸屏，更換維護時無需重新調試，大幅縮短停機時間；網口實現多臺非PLC設備并行通信，系統擴展性顯著提升。

該模塊采用工業級設計，適配車間強電磁干擾、多粉塵環境，運行故障率極低，相比西門子原裝以太網模塊，節省65%采購成本，同時降低了項目實施和后期維護成本，為西門子S7-300 PLC系統的智能化升級提供了高性價比、高可靠性的通信解決方案。

相關技術交流請給邵工留言
