一、案例背景

在現代物流與智能制造快速發展的背景下，工業自動化與工業物聯網深度融合，智能立體倉庫已成為倉儲物流高效運轉的核心載體。某智能物流企業為提升倉儲吞吐效率、實現貨物自動化存取，搭建了集堆垛機、傳送帶、貨架系統于一體的智能立體倉庫，其控制系統采用異構 PLC架構：羅克韋爾 PLC作為EtherNet/IP主站，負責倉庫整體調度、任務分配及全局?jǐn)?shù)據管理；基恩士 PLC作為EtherCAT主站，承擔堆垛機精準定位、傳送帶調速啟停等現場設備的實時控制。

因羅克韋爾與基恩士 PLC分屬不同總線協議體系，底層數據格式、通訊機制互不兼容，設備間無法直接數據交互，形成嚴重的數據孤島。堆垛機運行狀態、傳送帶負載信息無法實時上傳至調度端，調度指令也無法精準下發至執行設備，導致堆垛機與傳送帶協同錯亂、出入庫卡頓、設備響應滯后，人工排查效率極低，嚴重制約倉庫自動化運轉效率。

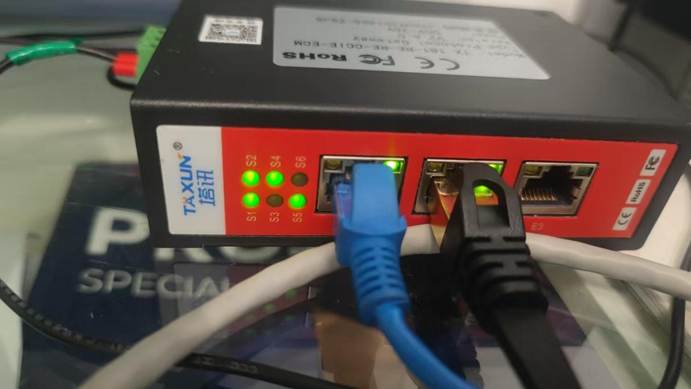

為打破協議壁壘，實現設備協同聯動，企業選用塔訊 TX161-RE-ECS/EIS物聯網網關作為核心互聯設備。該設備兼具智能網關與數據采集器功能，通過協議轉換實現 EtherNet/IP與 EtherCAT雙向透明通訊，無需更改原有 PLC程序，即可完成異構主站數據互通，保障堆垛機、傳送帶穩定協同運行，充分發揮工業網關在智能倉儲數字化升級中的樞紐作用。

現場為智能立體倉庫環境，設備密集、運行節奏快，存在電機啟停帶來的電磁干擾，布線復雜且需長期穩定運行。羅克韋爾 PLC 部署于中控室，基恩士 PLC靠近堆垛機與傳送帶現場，塔訊 TX161網關采用 DIN導軌安裝于控制柜內，通過屏蔽網線連接兩臺 PLC，做好抗干擾與接地處理，滿足倉庫 24小時連續自動化作業需求。

二、協議轉換網關功能簡介

塔訊 TX161-RE-ECS/EIS是面向工業場景的高性能工業網關，集物聯網網關、智能網關、數據采集器于一體，專為異構 PLC互聯、總線協議互通場景設計，核心功能適配智能立體倉庫高實時、高穩定需求：

高效協議轉換：支持 EtherNet/IP與 EtherCAT雙向透明轉換，無需修改 PLC程序，支持雙向數據映射，轉換延遲≤5ms，徹底解決不同總線協議不兼容問題，保障調度指令與設備狀態實時交互。

工業數據采集處理：內置高性能采集模塊，可實時采集羅克韋爾調度數據、基恩士設備運行參數，對數據進行清洗、標準化處理，支持?jǐn)?shù)據緩存與斷點續傳，避免網絡波動導致數據丟失，為工業物聯網平臺提供可靠數據源。

工業級高穩定性：鋁合金外殼，抗電磁干擾、防塵防潮，工作溫度 - 40℃~85℃，24V DC冗余供電，可 7×24小時不間斷運行，MTBF≥10萬小時，適配智能倉庫連續作業場景。

便捷配置與遠程運維：支持 Web本地 /遠程配置，具備通訊診斷、故障報警功能，可實時監測協議轉換與數據傳輸狀態，快速定位異常，降低現場運維難度。

強兼容易擴展：兼容主流工業總線協議，可對接 MES、WMS倉儲管理系統，支持后續設備擴展，助力工業自動化系統持續升級。

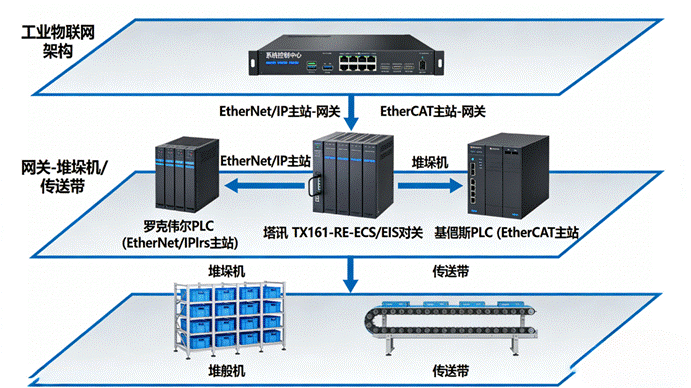

三、系統結構拓?fù)鋱D

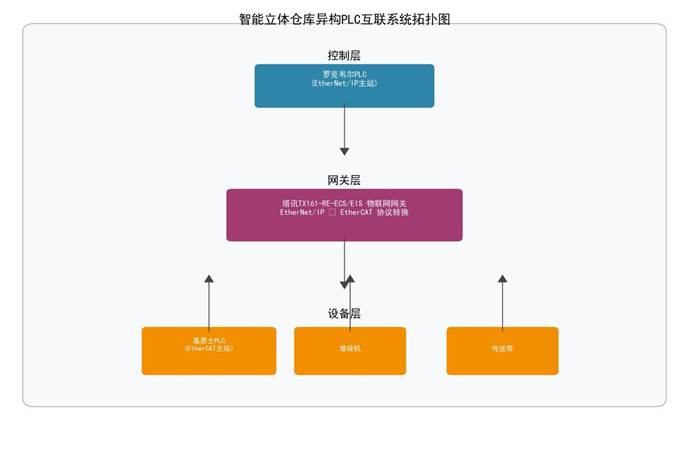

拓?fù)湔f明：系統采用 “控制層 —網關層 —設備層”三層工業物聯網架構?？刂茖訛榱_克韋爾 PLC（EtherNet/IP主站），負責倉庫調度與任務下發；網關層為塔訊 TX161-RE-ECS/EIS，實現 EtherNet/IP與 EtherCAT協議轉換與數據轉發；設備層為基恩士 PLC（EtherCAT主站），控制堆垛機、傳送帶執行動作。各設備通過屏蔽網線連接，網關具備數據采集與抗干擾能力，保障工業自動化協同穩定運行。

四、解決方案

針對智能立體倉庫總線協議不兼容、設備協同差、調度響應滯后等痛點，結合工業自動化與工業物聯網建設需求，依托塔訊 TX161網關制定整體解決方案：

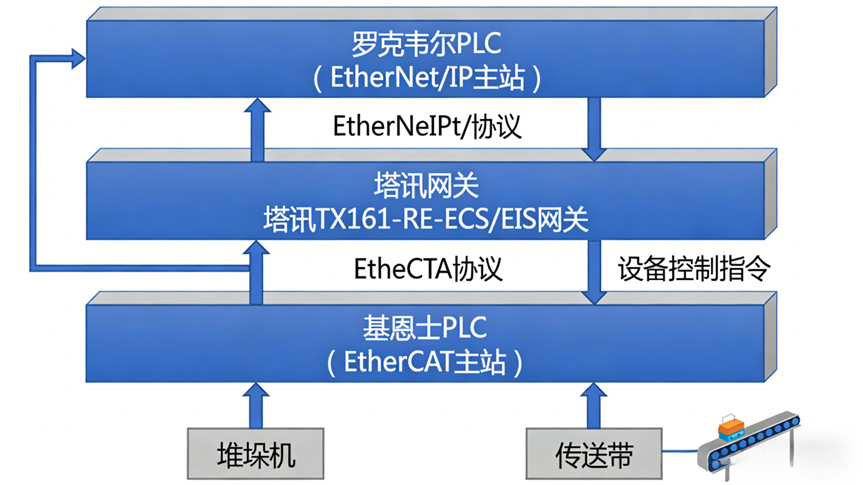

三層架構搭建：以羅克韋爾 PLC為調度核心，塔訊網關為協議樞紐，基恩士 PLC為現場控制核心，實現調度 —轉換 —執行三級聯動。

協議轉換方案：網關分別作為 EtherNet/IP從站對接羅克韋爾、EtherCAT從站對接基恩士，通過雙向數據映射實現透明傳輸，無需修改程序，快速打通總線協議壁壘。

數據采集方案：利用網關數據采集器功能，實時采集堆垛機位置、傳送帶速度、設備故障信號，上傳至中控系統，實現全流程數據可視化。

協同控制方案：羅克韋爾下發出入庫指令，經網關轉換后直達基恩士 PLC，控制堆垛機取貨、傳送帶轉運，實現設備精準時序配合。

現場部署方案：網關 DIN導軌安裝，冗余供電，通訊線纜屏蔽接地，抗電磁干擾，滿足倉庫 7×24小時穩定運行。

五、實施配置過程

前期準備：確認羅克韋爾、基恩士 PLC通訊參數，安裝網關配置軟件，核對設備與屏蔽網線。

硬件接線：網關 24V冗余供電，EtherNet/IP 口接羅克韋爾 PLC，EtherCAT口接基恩士 PLC，做好接地與抗干擾處理。

網關基礎配置：設置 IP地址與 PLC同網段，開啟冗余供電，配置通訊超時與故障報警參數。

協議轉換配置：導入 ESI/EDS配置文件，配置 PDO映射，綁定調度指令、設備狀態數據區，實現 EtherNet/IP與 EtherCAT雙向映射。

PLC程序配置：羅克韋爾配置 EtherNet/IP通訊，基恩士配置 EtherCAT從站掃描，綁定數據地址，編寫協同控制邏輯。

聯調測試：測試指令下發、數據回傳、協議轉換延遲，確保延遲≤5ms，無丟包、無卡頓。

試運行與上線：連續 72小時試運行，驗證堆垛機與傳送帶協同穩定性，無異常后正式投入運行。

六、項目痛點、應用效果及實施前后對比

6.1項目痛點

羅克韋爾與基恩士總線協議不兼容，形成數據孤島，設備無法協同；

堆垛機與傳送帶動作不同步，出入庫效率低、易碰撞卡頓；

設備狀態人工巡檢，故障發現滯后，停機風險高；

無統一數據采集，倉儲調度缺乏數據支撐；

工業自動化與信息化脫節，難以接入工業物聯網平臺。

6.2應用效果

網關實現 EtherNet/IP轉 EtherCAT協議轉換，異構 PLC無縫通訊，數據延遲≤5ms；

堆垛機與傳送帶精準協同，出入庫效率顯著提升；

數據采集器實時采集設備狀態，故障預警及時，停機率大幅下降；

工業網關支持遠程監控，運維效率提升，人工成本降低；

數據可對接 WMS/MES系統，完善工業物聯網架構，倉儲數字化水平升級。

6.3實施前后對比

表格

七、案例總結

本項目通過塔訊 TX161-RE-ECS/EIS物聯網網關，成功實現羅克韋爾 PLC與基恩士 PLC的異構互聯，解決了智能立體倉庫總線協議不兼容、設備協同不暢的核心問題。網關兼具工業網關、智能網關、數據采集器功能，以高效協議轉換能力，保障堆垛機與傳送帶穩定聯動，大幅提升倉儲運轉效率與運維可靠性。

案例充分證明，塔訊 TX161網關在工業自動化、工業物聯網場景中具備極強的實用性與穩定性，改造簡單、成本可控、無需修改原有程序，可廣泛應用于智能倉儲、物流分揀、智能制造等多場景異構設備互聯，為企業數字化升級提供高效可靠的互聯互通解決方案。

（相關技術交流咨詢售后請與王工留言）
