優勢和特點

• 低成本、易于使用
• 針對 K 型熱電偶預調整
• 內部冷端補償
• 高阻抗差分輸入
• 獨立的 5 mV/°C 溫度計
• 基準引腳提供失調電壓調整功能
• 熱電偶斷開檢測
• 欲了解更多特性，請參考數據手冊。

產品詳情

AD8494/AD8495/AD8496/AD8497 均為集成電路上配備熱電偶冷端補償器的精密儀表放大器。冰點基準與預校準放大器的結合，使其能直接從熱電偶信號產生高電平(5 mV/°C)輸出。這些器件既可以用作獨立溫度計，也可以用作使用固定或遠程設定點控制的開關輸出設定點控制器。

AD8494/AD8495/AD8496/AD8497 可以采用單端電源（低于3 V）供電；通過偏置基準輸入，可以測量 0°C 以下的溫度。為使自熱效應最小，無負載的 AD849x 的總電源電流典型值為 180 μA，但它也能向負載提供超過 ±5 mA 的電流。

AD8494 和 AD8496 通過激光晶圓調整進行預校準，與 J 型（鐵-康銅）熱電偶的特性相匹配；AD8495 和 AD8497 經過激光調整，與 K 型（鉻鎳-鋁鎳）熱電偶的特性相匹配。各器件的優化環境溫度范圍見表 1 數據手冊。

AD8494/AD8495/AD8496/AD8497 支持寬電源電壓范圍。在 5 V 單電源下，5 mV/°C 輸出使這些器件可以覆蓋近 1000 度的熱電偶溫度范圍。

在 3 V 電源下，AD8494/AD8495/AD8496/AD8497 可以直接與低電源電壓 ADC 接口。這些器件也可以采用高達 36 V 的電源供電，支持要求寬共模輸入范圍的工業系統。

產品聚焦

• 單 IC 封裝的完整、精密激光晶圓調整的熱電偶信號調理系統。
• 靈活的引腳分配允許其用作設定點控制器或獨立的攝氏溫度計。
• 加固型輸入可以承受 4 kV ESD，并提供高達 VS ± 25 V 的過壓保護(OVP)。
• 差分輸入可以抑制熱電偶引腳上的共模噪聲。
• 采用單電源時，可以偏置基準引腳電壓以測量 0°C。

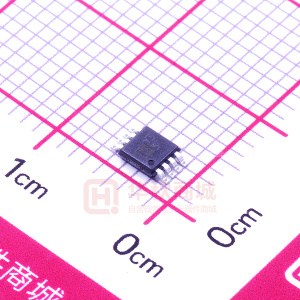

• 采用 8 引腳小型 MSOP 封裝，完全符合 RoHS 標準。

應用

• K型熱電偶溫度測量
• 設定點控制器
• 攝氏溫度計
• 通用冷端補償器
• 白色家電（烤箱、爐灶）溫度測量
• 廢氣溫度檢測
• 催化轉換器溫度檢測

方框圖
