優勢和特點

• ESD 保護等級超過 ±10kV
• 使用小的電容器：0.1μF

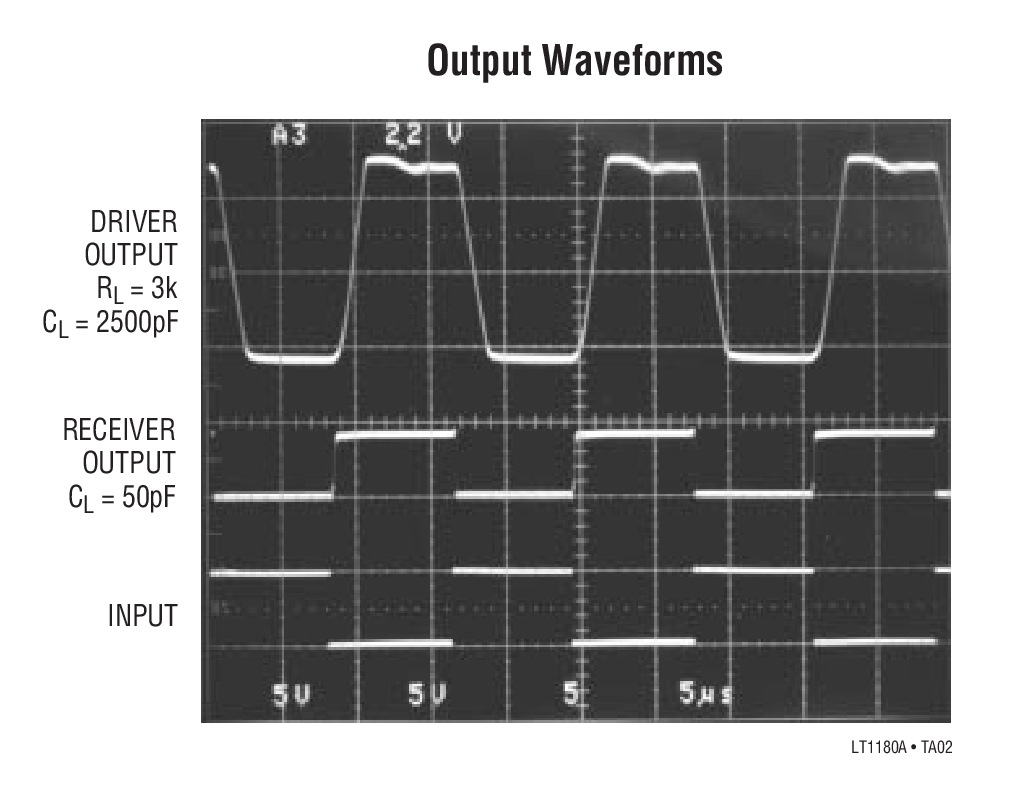

• 120kBaud 傳輸速率 (R_L = 3k，C_L = 2500pF)
• 250kBaud 傳輸速率 (R_L = 3k，C_L = 1000pF)
• 輸出可承受 ±30V 而不受損
• 與 CMOS 器件相似的低功率：40mW
• 采用單 5V 電源工作
• 堅固型雙極性設計
• 當關閉或斷電時輸出呈高阻抗?fàn)顟B(tài)
• 滿足所有的 RS232 規格要求
• 可提供帶或不帶停機功能的版本
• 絕對無閉鎖現象
• 采用 SO 封裝

產品詳情

LT^?1180A / LT1181A 是雙通道 RS232 驅動器 / 接收器對，其具有集成化充電泵，以依靠單 5V 電源產生 RS232 電壓電平。這些電路采用堅固型雙極性設計，以提供同類競爭 CMOS 設計無可比擬的操作故障耐受力和 ESD 保護水平。這些電路僅采用 0.1μF 外部電容器，消耗功率僅為 40mW，其傳輸速率可達 120k baud，甚至在驅動重的容性負載時也不例外。芯片上的新型 ESD 結構使得 LT1180A / LT1181A 能夠安然承受多次 ±10kV ESD 沖擊，從而免除了在 RS232 線路引腳上增設昂貴 TransZorbs^? 的需要。LT1180A / LT1181A 完全符合 EIA RS232 標準。驅動器輸出得到了過載保護，并可短路至地或高達 ±30V 而不受損壞。在停機或電源關閉的情況下，驅動器和接收器輸出處于高阻抗?fàn)顟B(tài)，從而實現了線路共享。

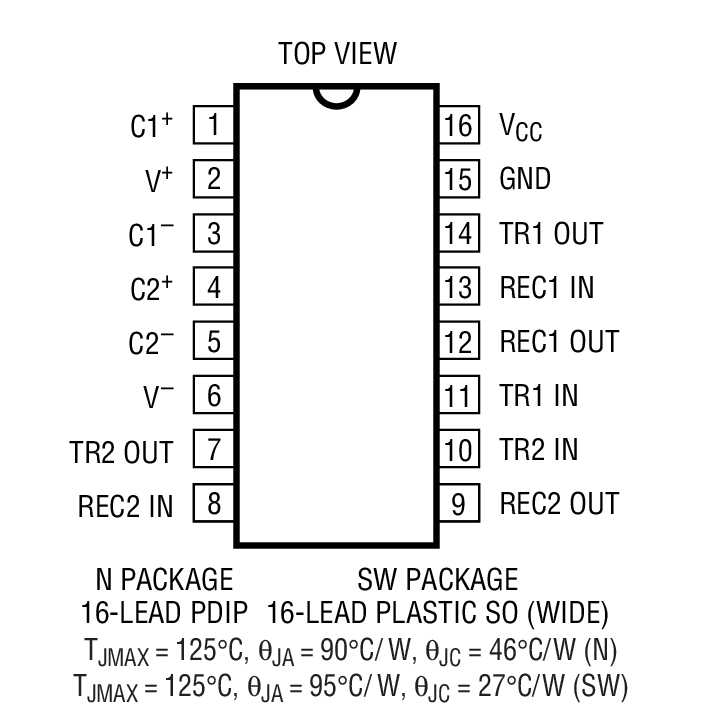

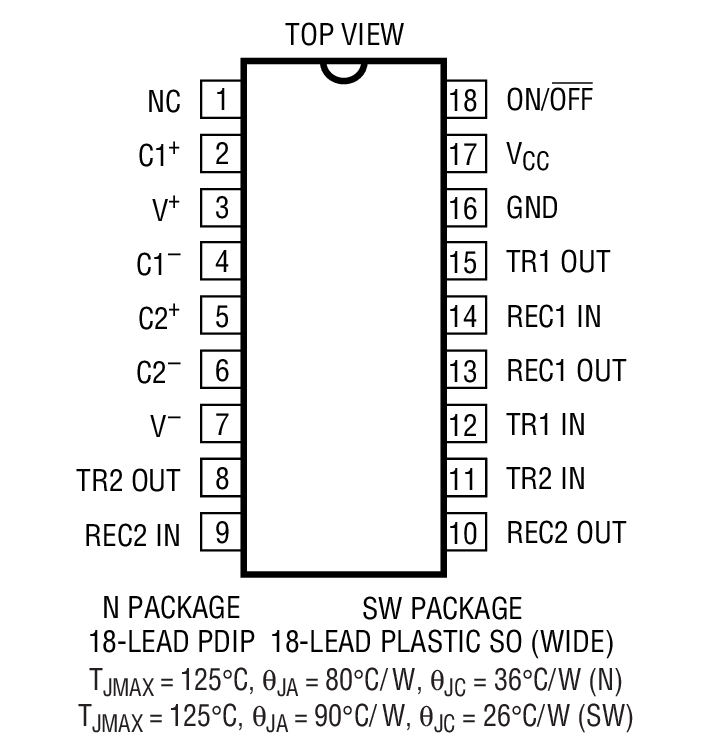

LT1181A 采用 16 引腳 DIP 和 SO 封裝。LT1180A 可提供 18 引腳 DIP 和 SO 封裝，適合需要停機功能的應用。

應用

• 便攜式計算機
• 電池供電型系統
• 電源發生器
• 終端
• 調制解調器

方框圖
