一、項目概況與核心痛點

本項目為某中小型機械加工廠流水線自動化智能化監控升級項目，工廠擁有8條標準化零部件加工流水線，配套傳送帶、加工機床、物料檢測傳感器等核心生產設備，核心控制設備采用西門子200系列PLC，主要負責采集物料檢測數據、設備運行參數（如加工速度、物料計數、運行時長），執行流水線啟停、速度調控、故障停機等控制指令，實現“按需加工、精準管控”的自動化生產，契合工廠智能制造高效降本發展要求。

項目核心需求是實現PLC與西門子觸摸屏、上位機的雙向穩定通訊：觸摸屏用于現場操作工下發生產指令、查看單條流水線運行狀態及設備故障信息；上位機用于車間管理人員實時監控全產線生產情況、統計生產數據、遠程排查設備故障，實現流水線生產的可視化、集約化管理，解決傳統流水線人工依賴度高、生產效率低、物料損耗大的問題。

項目實施前，核心痛點集中在協議不兼容導致的通訊失效：西門子200系列PLC采用專屬PPI協議，而現場西門子觸摸屏采用Modbus協議、上位機采用TCP/IP協議，三種設備協議不互通，形成“通訊孤島”。此前嘗試直接連接設備，出現觸摸屏生產指令無法下發至PLC、上位機無法實時采集物料數據和設備運行參數的問題，只能依靠人工定時巡檢、手動操作流水線設備、記錄生產數據，不僅增加了運維工作量，還易出現生產不及時、參數偏差等問題，導致物料損耗8%-12%，同時人工記錄數據滯后，無法支撐精準生產決策。

同時，工廠車間設備布局分散、環境多粉塵油污，傳統有線連接布線繁瑣、易受粉塵油污侵蝕及設備電磁干擾，線路損壞率高，進一步加劇通訊難題，制約流水線自動化升級進程。

二、設備選型與實施過程

針對項目通訊痛點，結合流水線自動化場景設備分散、多粉塵、易干擾的特點，經過多方調研與對比，最終選型遠創智控品牌PPI-ETH-YC01-S無線以太網模塊，該模塊專為西門子200系列PLC設計，具備強大的協議轉換與無線通訊能力，可完美適配工廠車間復雜工業環境，同時集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有PLC及終端設備，大幅降低升級成本，是流水線自動化PLC通訊的最優選型。

選型核心依據：

1.兼容性強：模塊可直接對接西門子200系列PLC，完美支持PPI協議，同時兼容觸摸屏Modbus協議與上位機TCP/IP協議，無需修改設備原有協議，可快速實現協議轉換，保障物料數據與生產指令的順暢傳輸；

2.無線通訊優勢：支持穩定無線傳輸，空曠環境傳輸距離可達150米，適配車間設備分散布局，無需現場布線，規避車間布線繁瑣、線路易被粉塵油污侵蝕的難題，同時抗電磁干擾、抗粉塵油污能力強，適應工廠車間復雜工業環境；

3.功能全面：集成串口轉以太網、以太網橋接功能，可實現PLC串口數據與以太網數據的雙向轉換，搭建設備間通訊橋梁，支持多終端協同監控；

4.部署便捷：體積小巧，可直接安裝在PLC控制柜內，做好防塵密封處理，無需外接電源，通過WEB服務器即可完成參數配置，調試簡單，大幅縮短實施周期。

實施過程主要分為三步：

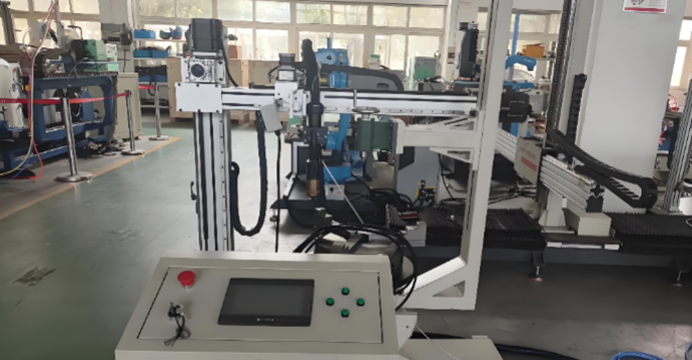

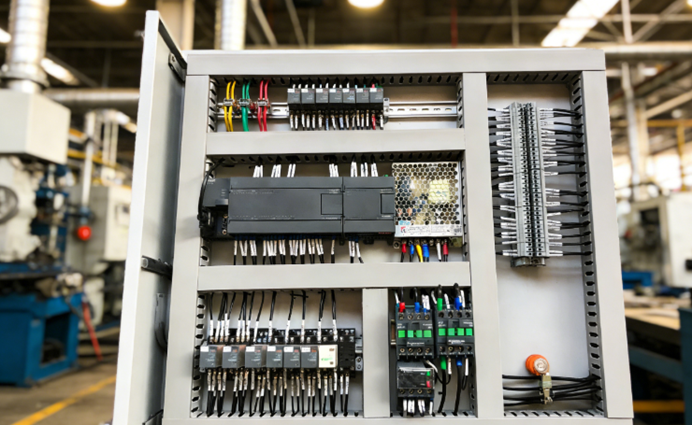

1.設備安裝：將PPI-ETH-YC01-S模塊固定在PLC控制柜內，通過專用線纜連接西門子200系列PLC的串口，做好防塵、防油污處理，完成模塊與PLC的物理連接；

2.參數配置：通過WEB服務器設置模塊通訊參數，包括PLC協議類型、觸摸屏與上位機通訊地址、無線傳輸參數等，完成協議轉換調試，確保模塊精準“翻譯”不同設備協議，實現物料數據與生產指令的精準傳輸；

3.聯機測試：分別連接觸摸屏、上位機與模塊，測試通訊穩定性，驗證觸摸屏生產指令下發、上位機物料數據與設備參數采集的實時性，排查故障后完成整體部署，整個過程僅用1個工作日，高效適配工廠流水線連續生產的需求。

三、網關功能介紹

遠創智控PPI-ETH-YC01-S模塊作為核心通訊網關，本質是集成串口轉以太網、以太網轉換器、以太網橋接器功能的工業級無線通訊設備，核心功能圍繞協議轉換與數據傳輸展開，精準適配流水線自動化監控需求，具體如下：

1.串口轉以太網功能：可將西門子200系列PLC的串口PPI協議數據（物料檢測數據、設備運行參數、故障信息）轉換為以太網數據，實現PLC與以太網設備（觸摸屏、上位機）的雙向數據傳輸，打破串口設備與以太網設備的通訊壁壘，讓傳統串口PLC無需硬件升級即可實現以太網通訊，降低工廠升級成本。

2.以太網轉換與橋接功能：作為專業以太網轉換器，模塊可實現PPI協議、Modbus協議、TCP/IP協議的無縫轉換，將PLC采集的物料計數、加工速度、設備運行狀態等數據轉換為觸摸屏、上位機可識別的格式；同時作為以太網橋接器，搭建起PLC與觸摸屏、上位機之間的穩定通訊橋梁，支持32個上位機同時連接，滿足多終端協同監控需求，適配工廠多崗位運維管控。

3.無線通訊功能：支持穩定無線傳輸，適配車間設備分散布局，無需布線，減少戶外施工工作量，同時具備強抗電磁干擾、抗粉塵、抗油污能力，確保物料數據、生產控制指令傳輸?shù)姆€(wěn)定性，避免因干擾或車間惡劣環境導致的通訊中斷，保障流水線自動化作業連續開展。

4.輔助功能：支持設備狀態實時監測，可通過配置工具查看模塊運行狀態，便于運維人員及時排查通訊故障；支持固件在線升級，一次購買可永久升級，適配后續生產規模擴展與設備升級需求；不占用PLC編程口，可同時實現編程軟件、上位機、觸摸屏并行通訊，互不干擾，保障運維與生產作業協同開展。

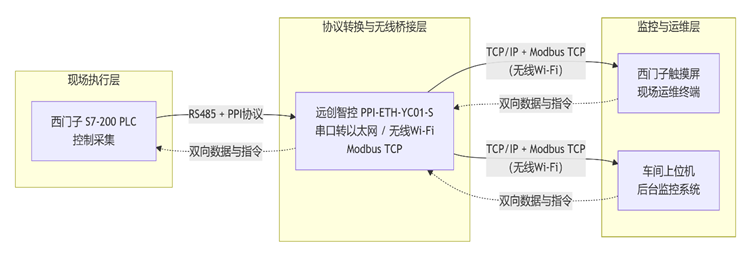

四、系統結構拓撲圖

五、應用效果前后對比

六、總結

本次機械加工廠流水線自動化智能化監控升級項目，通過選用遠創智控PPI-ETH-YC01-S無線以太網模塊，成功解決了西門子200系列PLC與觸摸屏、上位機的協議兼容難題，充分發揮模塊串口轉以太網、以太網轉換器、以太網橋接器的核心功能，實現了流水線自動化設備運行監測與控制的無縫協同。

項目實施后，大幅提升了通訊效率、操作便捷性與數據準確性，降低了人工與維護工作量，有效減少物料損耗、提升生產精準度，是流水線自動化領域多設備通訊升級的經典案例。

隨著智能制造建設的持續推進，流水線自動化的智能化、集約化需求將不斷提升，串口轉以太網、以太網轉換器、以太網橋接器類產品的應用將更加廣泛。遠創智控PPI-ETH-YC01-S模塊憑借兼容性強、部署便捷、穩定性高的優勢，將在流水線自動化智能化監控領域發揮重要作用，為同類PLC與多終端通訊項目提供可推廣的解決方案，助力機械加工行業實現數字化、智能化升級。
