一、項目概況與核心痛點

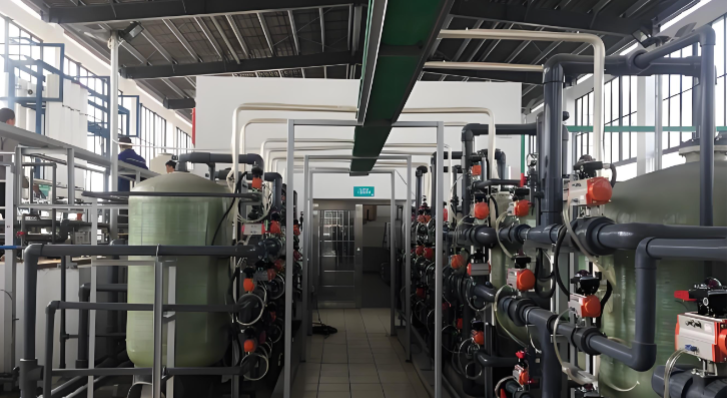

該項目為某城市中型污水處理廠監控系統智能化升級項目，水廠日處理污水量5萬噸，主要負責城區生活污水與工業廢水處理，監控區域涵蓋粗格柵、細格柵、生化池、二沉池、加藥間、污泥脫水間等核心工藝段，部署22臺各類水質監測傳感器、12臺泵閥執行器，核心控制設備采用西門子300系列PLC，主要負責采集污水液位、流量、PH值、溶解氧、濁度等運行參數，執行泵閥啟停、曝氣量調節、加藥控制、污泥排放等控制指令，保障污水處理廠24小時連續達標運行，契合污水處理廠監控系統“穩定、達標、節能”的運行要求。項目核心需求是實現PLC與4個西門子觸摸屏、2臺上位機的雙向穩定通訊：4個觸摸屏分別部署在粗格柵區、生化池區、加藥間、廠區入口，用于現場運維人員分區下發控制指令、查看對應區域設備運行狀態及水質異常信息；2臺上位機分別部署在中控室與環保監管平臺對接端，用于后臺管理人員實時監控全流程工藝運行、統計水處理數據、遠程排查設備故障，實現污水處理廠監控的可視化、集約化多終端協同管理，解決傳統人工巡檢效率低、水質超標響應滯后的問題。

項目實施前，核心痛點集中在兩點：一是協議不兼容導致通訊失效，西門子300系列PLC采用專屬MPI協議（物理層為RS-485，默認傳輸速率187.5kbit/s），而多個觸摸屏采用Modbus協議、多臺上位機采用TCP/IP協議，三種設備協議不互通，形成“通訊孤島”，不同設備無法實現數據交互與指令傳輸；二是多終端協同通訊無法實現，此前嘗試直接連接設備，不僅觸摸屏指令無法下發、上位機無法采集數據，且多個終端同時連接時會出現信號沖突、數據錯亂，只能依靠人工每30分鐘巡檢一次，手動記錄水質參數與設備狀態，不僅增加運維工作量，還易出現參數錯記、故障漏報，一旦發生設備異常無法及時響應，可能導致水處理不達標、環保違規，同時污水處理廠監控區域分散、環境潮濕腐蝕性強，有線布線復雜、易受水汽侵蝕及現場電機電磁干擾，線路故障頻發，進一步加劇通訊難題。

二、設備選型與實施過程

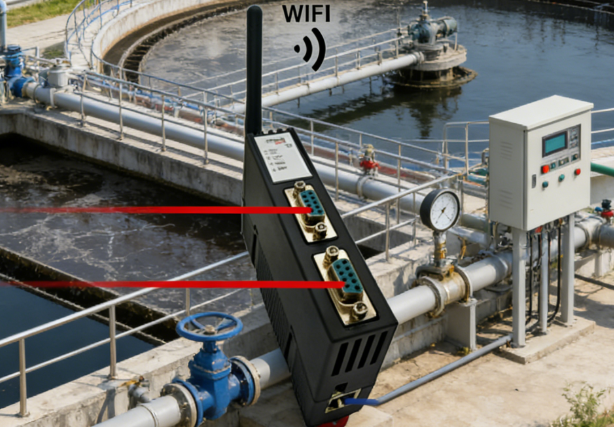

針對多終端通訊、協議不兼容及污水處理廠潮濕、強腐蝕、多干擾的場景特點，經過多方調研與對比，最終選型遠創智控MPI-ETH-YC01-S無線以太網模塊，該模塊專為西門子300系列PLC設計，具備強大的協議轉換與多終端適配能力，集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有PLC及終端設備，大幅降低升級成本，是污水處理廠監控多終端通訊的最優選型。

選型核心依據：一是兼容性強，完美支持MPI協議，同時兼容Modbus、TCP/IP協議，無需修改原有設備協議，可同時適配4個觸摸屏、2臺上位機，支持32個終端同時連接，滿足污水處理廠多區域、多崗位協同監控需求；二是無線通訊優勢，空曠傳輸距離達150米，適配污水處理廠監控區域分散布局，無需大量布線，抗電磁干擾、抗潮濕腐蝕能力強，適配污水處理廠潮濕、多電磁干擾的復雜環境；三是功能全面，作為以太網轉換器可實現MPI、Modbus、TCP/IP協議無縫轉換，解決設備“方言”不通的問題，作為以太網橋接器搭建設備間的通訊橋梁，串口轉以太網功能打破串口與以太網設備的通訊壁壘，實現多終端數據雙向同步；四是部署便捷，體積小巧，可直接安裝在PLC控制柜內，做好防潮防腐密封處理，通過WEB服務器即可完成參數配置，不占用PLC編程口，支持多終端并行通訊，2個工作日即可完成部署，不影響污水處理廠正常水處理作業。

實施過程分三步：第一步，設備安裝，將模塊固定在PLC控制柜內，通過專用線纜連接PLC的MPI接口，做好防潮、防腐、防干擾處理，適配污水處理廠潮濕腐蝕環境；第二步，參數配置，通過WEB服務器設置PLC協議類型、多終端通訊地址及無線傳輸參數，調試協議轉換功能，確保多個觸摸屏、上位機數據傳輸互不干擾；第三步，聯機測試，同時連接4個觸摸屏、2臺上位機，測試通訊穩定性，驗證控制指令下發與水質參數采集的實時性，排查信號沖突、數據錯亂等問題后完成整體部署，適配污水處理廠24小時連續運行需求。

三、網關功能介紹

1.串口轉以太網功能：將西門子300系列PLC的串口MPI協議數據（水質運行參數、傳感器數據、故障信息）轉換為以太網數據，實現PLC與多個觸摸屏、上位機的雙向數據傳輸，打破串口設備與以太網設備的通訊壁壘，讓傳統串口PLC無需硬件升級即可實現多終端以太網通訊，降低污水處理廠升級成本。

2. 以太網轉換與橋接功能：作為專業的以太網轉換器，可實現MPI、Modbus、TCP/IP三種協議的無縫轉換，將PLC采集的液位、流量、PH值等數據轉換為多個觸摸屏、上位機可識別的格式，解決協議不兼容的核心痛點；同時作為以太網橋接器，搭建起PLC與多終端之間的穩定通訊橋梁，支持32個終端同時連接，確保4個觸摸屏、2臺上位機并行通訊、互不干擾，適配污水處理廠多區域分區管控與多崗位協同需求。

3. 無線通訊功能：支持穩定無線傳輸，適配污水處理廠監控區域分散布局，無需布線，避免線路受水汽侵蝕、電磁干擾導致的故障，抗潮濕、抗電磁干擾能力強，確保多終端實時獲取設備運行數據、下發控制指令，保障污水處理廠24小時連續穩定運行。

4.輔助功能：支持設備狀態實時監測，可通過配置工具查看模塊及多終端通訊狀態，便于運維人員快速排查通訊故障，減少故障排查時間；支持固件在線升級，一次購買可永久升級，適配后續污水處理廠監控終端擴展需求；支持Modbus TCP主從站功能，提升多終端兼容性，進一步降低運維成本。

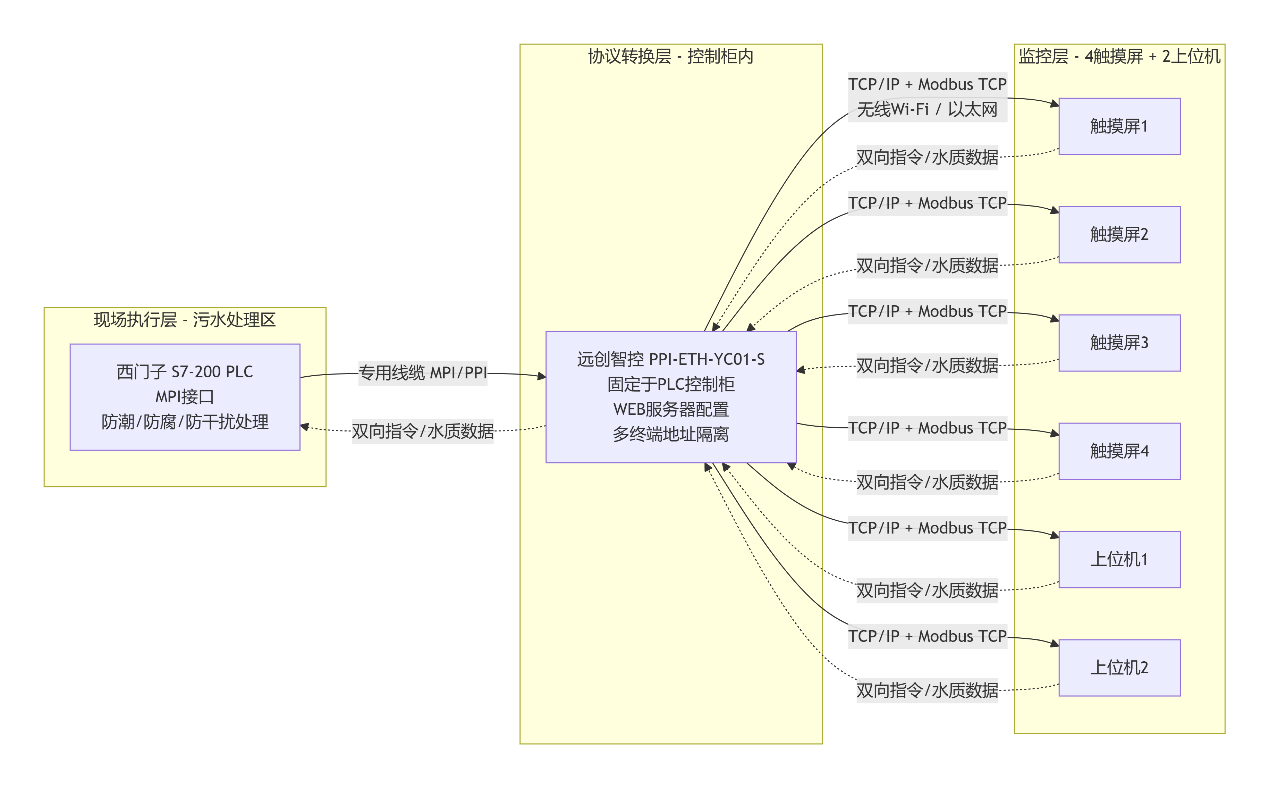

四、系統結構拓?fù)鋱D

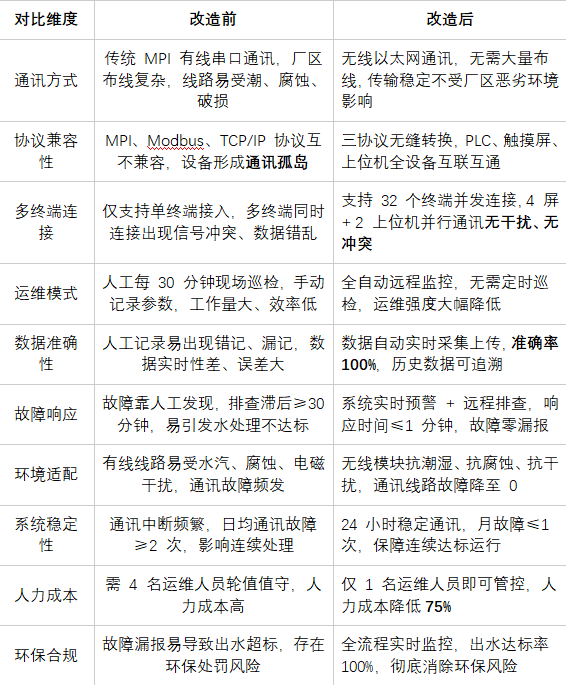

五、應用效果前后對比

六、項目總結

本次污水處理廠監控系統智能化升級項目，通過選用遠創智控MPI-ETH-YC01-S無線以太網模塊，成功解決了西門子300系列PLC與多個觸摸屏、上位機的通訊難題，充分發揮模塊串口轉以太網、以太網轉換器、以太網橋接器的核心功能，實現了污水處理廠多終端協同管控。項目實施后，通訊效率、數據準確性大幅提升，運維工作量顯著降低，有效杜絕了故障漏報、參數錯記等問題，提升了污水處理廠運行的穩定性與達標率，保障了城區水環境治理效果，是污水處理廠監控多終端通訊升級的經典案例。

隨著智慧水廠建設的持續推進，污水處理廠監控的多終端、智能化需求將持續提升，串口轉以太網、以太網轉換器、以太網橋接器類產品的應用將更加廣泛。遠創智控MPI-ETH-YC01-S模塊憑借多終端適配、兼容性強、部署便捷、環境適應性好的優勢，將為同類PLC多終端通訊項目提供可推廣的解決方案，助力污水處理行業實現數字化、智能化升級，推動水環境治理產業高質量發展。
