前 言

本文是創龍科技針對 RK3576 單板機編寫的 Modbus 應用開發手冊，聚焦工業場景下的 Modbus RTU 協議實戰開發。文檔以溫濕度數據采集與 CSV 存儲為典型案例，完整講解串口配置、協議通信、數據解析與文件記錄流程。

開發環境

Windows開發環境：Windows7 64bit、Windows10 64bit、

Linux開發環境：VMware16.2.5、Ubuntu22.04.564bit

sysroot：rk3576-Tronlong-Desktop-22.04-sysroot-[版本號].tar.gz

系統版本：Tronlong-Desktop22.04（類Ubuntu）、Linux-6.1.115、U-Boot-2017.09

術語表

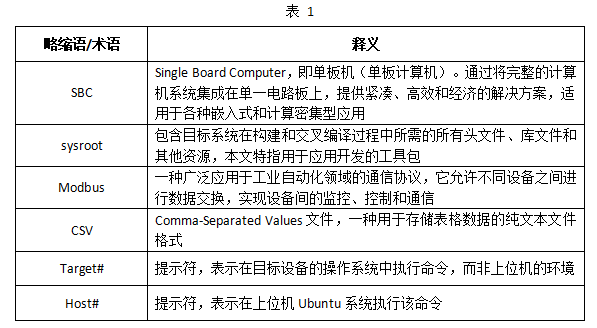

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

1modbus_humiture_capture_save案例

1.1案例說明

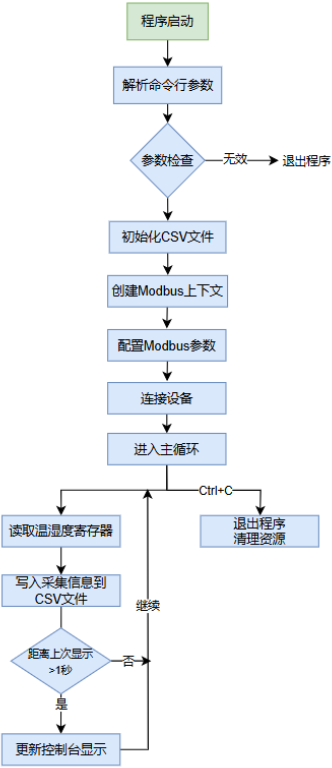

本案例演示基于Modbus RTU協議的溫濕度數據采集，并在串口終端打印溫濕度數據，同時支持將數據保存至CSV文件。程序的運行流程如下：

案例相關資料位于產品資料“4-軟件資料Demoplatform-demosmodbus_humiture_capture_save”目錄下。案例bin目錄存放可執行文件，src目錄存放源碼。

1.2案例測試

本次操作基于SBC-TL3576-BU、溫濕度變送器（廠家：中盛科技，型號：ZS-SHT30-1T-1H-5-36V-RS485）進行演示。

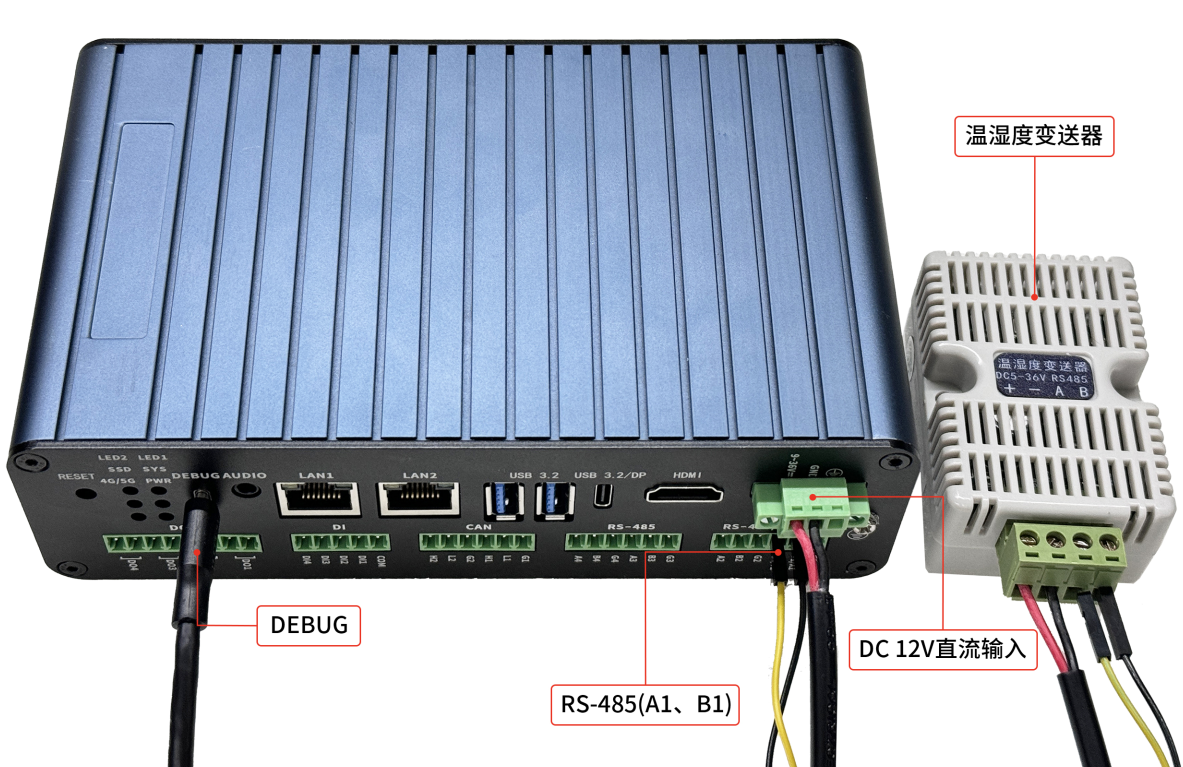

請使用杜邦線將溫濕度變送器RS-485接口的A、B端子分別連接至單板機的RS-485串口的A1、B1端子，硬件連接如下圖所示。

備注：如需使用其他RS-485接口進行測試，硬件連接方法類似。

請將本案例bin目錄下的可執行程序modbus_humiture_capture_save拷貝至單板機系統，并在可執行程序所在目錄下，執行如下命令運行程序，查看程序參數說明。

Target# ./modbus_humiture_capture_save -h

參數解析：

：表示RS485對應的串口。

-b：設置波特率（默認為9600）

-s：設置從站ID（默認為1）。

-h：查看幫助信息。

執行如下命令，采集溫濕度變送器的數據。

備注：本次操作單板機RS-485串口的設備節點為"/dev/ttyS1"。若使用其他RS-485串口，請參考《SBC-TL3576工業單板機使用說明書》修改為對應的設備節點。

Target# ./modbus_humiture_capture_save /dev/ttyS1-b 9600 -s 1

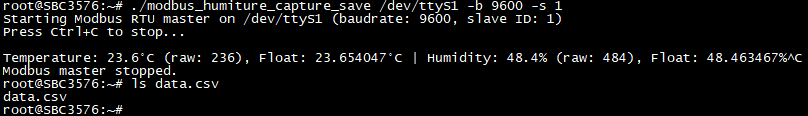

由以上打印信息可知，當前環境溫度為23.6°C，濕度為48.4%。同時，可觀察到該溫濕度信息每秒刷新一次。

按下"Ctrl + C"即可停止程序運行，并且生成.csv文件。

執行如下命令，查看.csv文件，可以看到程序每秒獲取到的溫濕度數據。

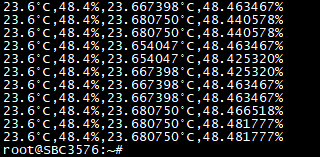

Target# catdata.csv

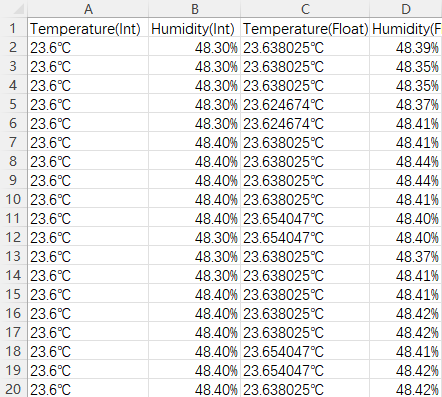

將.csv文件拷貝至PC機，可通過Excel表格查看獲取溫濕度數據。

1.3案例編譯

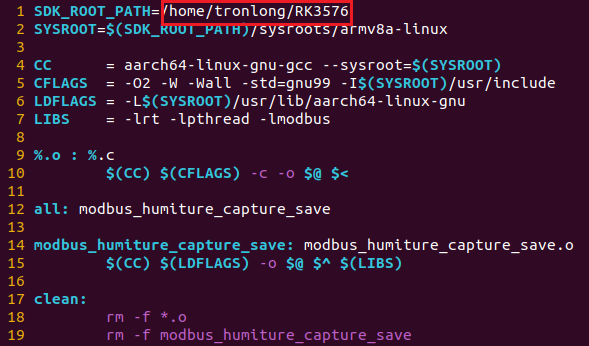

請將產品資料“4-軟件資料Demoplatform-demosmodbus_humiture_capture_save”案例源碼拷貝至Ubuntu工作目錄。進入案例源碼目錄，執行如下命令，修改Makefile文件，確保"SDK_ROOT_PATH"為sysroot解壓路徑，用戶請根據實際情況修改。如下圖所示。

Host# vim Makefile

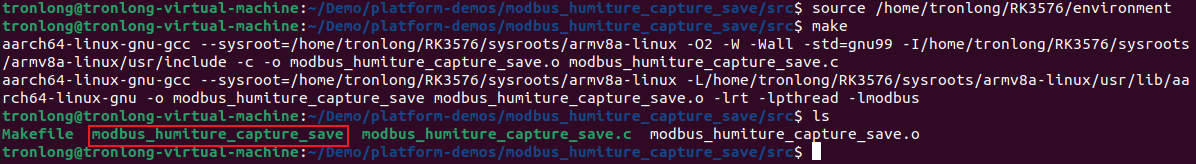

執行如下命令，配置交叉編譯工具鏈，并執行make命令進行案例編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host# source /home/tronlong/RK3576/environment

Host# make

1.4關鍵代碼

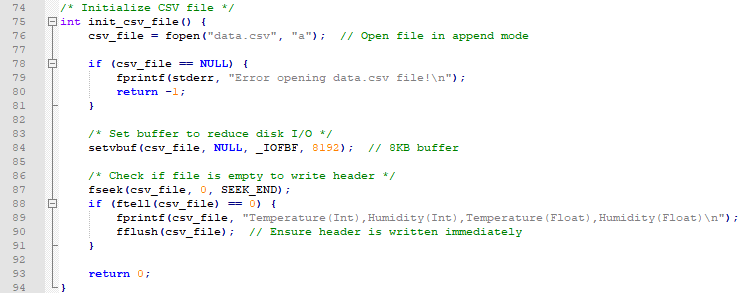

（1）初始化CSV文件。

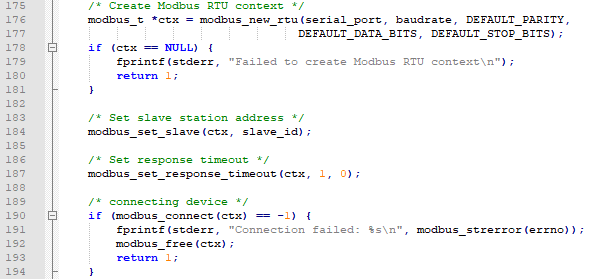

（2）初始化Modbus，創建Modbus RTU通信對象，保存串口和通信參數。

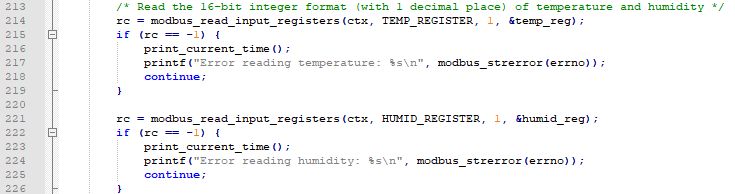

（3）讀取存放在溫濕度變送器的寄存器的溫濕度數據信息。

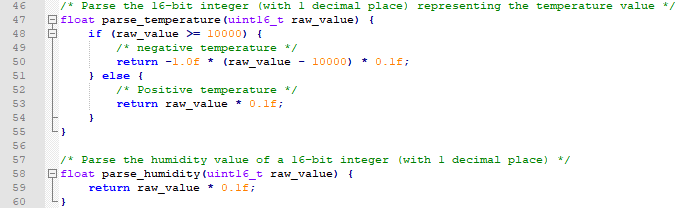

（4）解析溫濕度信息。
