前 言

本文是創龍科技專為 RK3576 單板機編寫的 Modbus 應用開發手冊，面向工業自動化場景提供完整實戰方案。文檔圍繞 Modbus RTU 協議展開，詳細講解 RS485 硬件接線、串口配置、溫濕度數據采集、實時顯示與 CSV 文件存儲的全流程，并提供可直接編譯運行的源碼與交叉編譯步驟。

開發環境

Windows開發環境：Windows 7 64bit、Windows 10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.5 64bit

系統版本：Tronlong-Desktop 22.04、Linux-6.1.115、U-Boot-2017.09

sysroot：rk3576-Tronlong-Desktop-22.04-sysroot-[版本號].tar.gz

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

無特殊說明情況下，本文默認從eMMC啟動系統，使用DEBUG作為調試串口。

1PTP簡介

IEEE1588協議簡稱精確時鐘協議PTP(Precision Timing Protocol)，它的全稱是“網絡測量和控制系統的精密時鐘同步協議標準”(IEEE 1588 Precision Clock Synchronization Protocol)，用于同步計算機網絡中的時鐘。

PTP工作的基本原理，是通過主從節點之間進行同步數據幀的發送，記錄數據幀的發送時間和接收時間信息進行工作，并且將該時間信息添加到該數據幀中。從節點獲取這些時間信息，并計算從節點本地時鐘與主時鐘的時間偏差和網絡節點之間的傳輸延時，對本地時鐘進行糾正，使之與主節點時鐘同步。

2PTP時鐘同步測試

本次測試以LAN1進行演示，請準備2個SBC-TL3576單板機，使用一根網線將2個單板機的LAN1網口直接連接。本次測試中，單板機1的LAN1網口作為Master，單板機2的LAN1網口作為Slave。

備注：如需使用LAN2網口進行測試，請將命令中的"eth0"修改為"eth1"即可。

分別進入單板機1、單板機2文件系統，執行如下命令，設置兩塊單板機IP地址，確保兩塊單板機的網段相同。

Target# ifconfig eth0 192.168.13.190 up

Target# ifconfig eth0 192.168.13.191 up

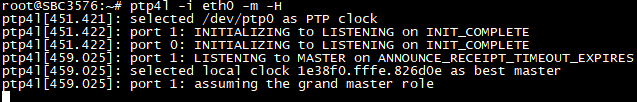

進入單板機1文件系統，執行如下命令，進行對時測試。

Target# ptp4l -i eth0 -m -H

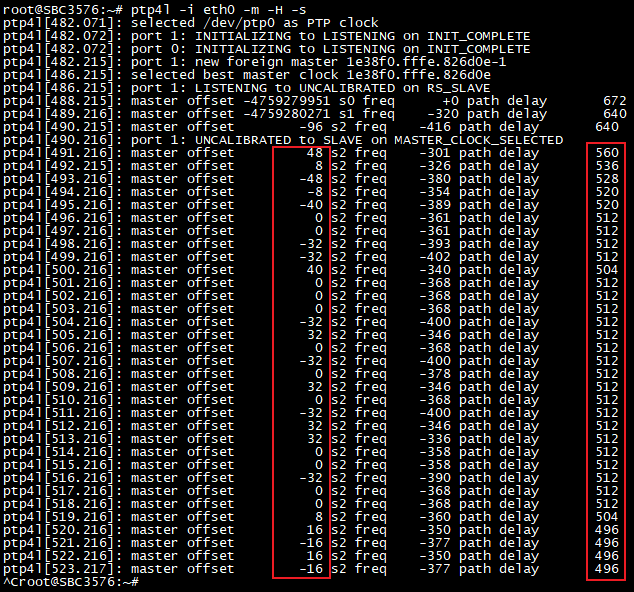

進入單板機2文件系統，執行如下命令，進行對時測試。下圖第一列紅色框打印的信息為2個單板機的對時時差，單位為ns；查看s2時鐘的master offset數據，可見PTP對時功能基本正常。第二列紅色框打印的信息為path delay，單位為ns。按"Ctrl + C"可停止測試。

Target# ptp4l -i eth0 -m -H -s

參數解析：

-i eth0：指定網絡端口；

-m:打印測試信息；

-H:使用硬件時間戳；

-s:Slave模式。

參數解析：

（1）master offset：測量與主設備的偏移（以ns為單位），即對時時差；

（2）s0、s2：不同的時鐘伺服狀態；

path delay：從主設備發送同步消息的延遲（以ns為單位）。
