一、項目痛點

1.通訊兼容性差：西門子200smart PLC僅支持PPI串口通訊，車間新增的國產昆侖通態TPC7062Ti觸摸屏無法直接與PLC對接，傳統串口連接頻繁出現通訊中斷，影響現場操作。

2.多設備接入受限：生產需求升級后，需同時接入上位機（研華IPC-610L）、國產觸摸屏及MES數據采集終端，原有串口僅支持一主一從模式，無法實現多設備同時通訊，導致數據采集滯后、運維不便。

3.調試效率低下：工程師調試PLC程序時，需到現場插拔編程電纜，每次調試需停產15分鐘左右，頻繁調試導致生產效率下降，且串口通訊速率僅187.5kbps，數據刷新延遲超200ms，影響操作流暢度。

4.擴展性不足：原有串口通訊方式無法滿足工廠物聯網升級需求，無法實現PLC數據與上位機、MES系統的實時同步，制約生產智能化推進。

二、解決方案

針對上述痛點，選用捷米特ETH-S7200-JM02橋接型以太網處理器，作為西門子200smart PLC與各類外部設備的通訊橋梁，搭建高效以太網通訊架構，具體方案如下：

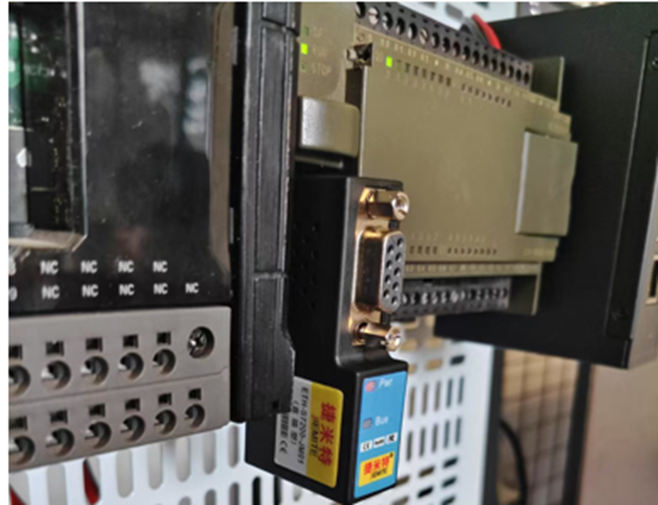

1.硬件連接：將捷米特ETH-S7200-JM02模塊通過自帶九針PPI電纜，直接接入西門子200smart PLC的九針PPI接口，模塊采用PLC口取電（5V/80mA），無需外置電源，降低故障點；模塊頂端九針口連接國產昆侖通態TPC7062Ti觸摸屏，實現現場操作與參數監控；模塊網口通過超五類屏蔽網線，分別連接研華IPC-610L上位機、MES數據采集終端，構建多設備并行通訊網絡。

2.軟件配置：使用捷米特JM-Tools V4.6配置軟件，自動掃描ETH-S7200-JM02模塊，修改IP地址（與車間網段保持一致：192.168.0.10）、子網掩碼（255.255.255.0），設置PLC類型為S7-200 SMART，串口波特率自動識別為187.5kbps；上位機通過WinCC Advanced V17軟件，添加S7-1200/1500驅動，指向模塊IP地址，實現PLC數據實時讀取與監控；觸摸屏無需修改核心參數，通過模塊橋接功能，直接與PLC實現數據交互。

三、產品核心功能與亮點

捷米特ETH-S7200-JM02橋接型以太網處理器，核心定位為PPI轉以太網通訊橋接，完美適配西門子200smart PLC，其亮點的集中體現在：

1.九針口適配國產屏：模塊頂端九針橋接型接口，專門支持昆侖通態、威綸通、步科等國產觸摸屏，無需額外轉接器，直接插拔即可實現穩定通訊，解決國產屏與西門子PLC的兼容性難題，本次案例中與昆侖通態TPC7062Ti觸摸屏對接，通訊無閃斷、無延遲。

2.網口多設備并行接入：模塊自帶RJ45網口，支持10/100M自適應以太網通訊，可同時接入上位機、觸摸屏、MES終端等非PLC設備，最多支持32臺上位機同時通訊，解決原有串口一主一從的接入限制，實現多設備數據同步交互。

3.透明傳輸與便捷調試：支持S7 TCP、Modbus TCP雙協議，實現PLC數據透明傳輸，無需修改PLC原有程序；工程師可通過上位機遠程調試PLC，無需現場插拔電纜，大幅提升調試效率，降低停產損失。

4.工業級穩定性能：采用IP30防護設計，支持-45~85℃寬溫工作，適配工業車間復雜環境，模塊金屬外殼通過DIN導軌與機柜PE排連接，滿足車間防靜電、防干擾需求，24小時連續運行無故障。

四、使用前后對比

五、應用總結

本次應用中，捷米特ETH-S7200-JM02橋接型以太網處理器，精準解決了西門子200smart PLC通訊兼容性差、多設備接入受限等痛點，其九針口適配國產屏、網口多設備并行接入的亮點，大幅提升了車間自動化控制系統的穩定性與運維效率。使用后，生產線停機調試時間減少90%，數據采集實時性顯著提升，為工廠智能化升級奠定了基礎，且該方案成本低于PLC整體更換，性價比突出，適用于各類西門子200smart PLC的通訊升級場景。
