一、項目背景

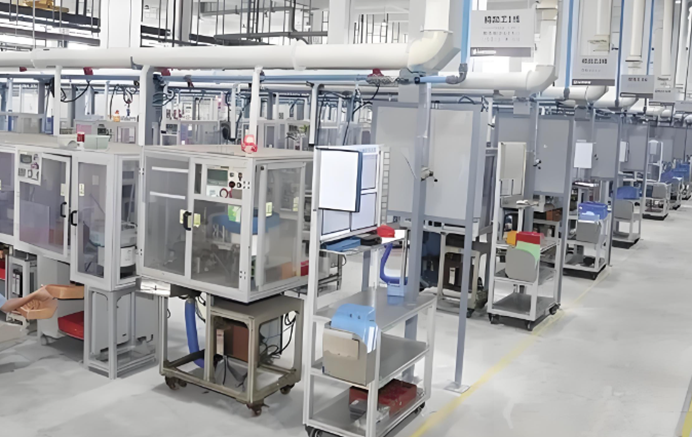

某小型自動化生產線采用西門子200PLC（型號CPU 226 CN）作為主控制器，負責生產線的啟?？刂?、信號采集及邏輯運算，原有控制系統僅支持PPI串口通訊，僅連接1臺西門子專用觸摸屏進行操作。隨著生產升級，需新增1臺西門子1200PLC（型號CPU 1214C）實現分段控制，同時新增1臺昆侖通態國產觸摸屏（型號TPC7062Ti）用于另一操作工位，原有通訊方式無法滿足多設備聯網需求，且存在兼容性、擴展性差等問題，特引入遠創智控PPI-ETH-YC02 Plus橋接型以太網轉換器，實現系統通訊升級。

二、原有系統痛點及解決方案

（一）核心痛點

1.通訊接口不足：西門子200PLC僅1個PPI串口，只能連接1臺設備，無法同時接入新增的西門子1200PLC和國產觸摸屏，無法實現多設備協同控制。

2.協議不兼容：西門子200PLC支持PPI協議，而新增的西門子1200PLC支持以太網通訊，國產觸摸屏常用Modbus TCP協議，三者無法直接實現數據互通，需額外添加協議轉換設備。

3.國產設備適配差：原有系統僅支持西門子專用觸摸屏，國產觸摸屏無法直接與西門子200PLC通訊，更換西門子觸摸屏成本較高，增加項目預算。

4.調試維護不便：串口通訊距離有限（最大100米），且只能單點調試，新增設備后布線復雜，后期維護時需逐一排查串口連接，效率低下。

（二）解決方案

引入遠創智控PPI-ETH-YC02 Plus橋接型以太網轉換器，作為西門子200PLC與其他設備的通訊橋梁，充分利用其協議轉換和接口擴展功能，解決上述痛點，具體方案如下：

1.接口擴展：模塊直接安裝在西門子200PLC的PPI通訊口，無需外接電源，擴展1個以太網口和1個九針母口，九針口連接昆侖通態TPC7062Ti國產觸摸屏，以太網口連接西門子1200PLC，同時預留網口可用于后期新增設備。

2.協議轉換：模塊原生支持PPI協議，可與西門子200PLC無縫對接，同時支持Modbus TCP協議，實現西門子200PLC與國產觸摸屏、西門子1200PLC的協議互通，無需修改原有PLC程序。

3.設備適配：模塊九針口專門適配昆侖通態、威綸通等國產觸摸屏，無需額外配置，直接接線即可通訊，降低設備采購成本；網口支持與西門子1200PLC等以太網設備連接，實現跨型號PLC數據交互。

4.便捷調試：通過模塊WEB服務器或配置診斷工具，可遠程設置參數、監控通訊狀態，以太網通訊距離可達1000米，布線更簡潔，后期維護時可快速排查通訊故障。

三、產品功能亮點（適配項目需求）

本次選用的遠創智控PPI-ETH-YC02 Plus橋接型模塊，是專為西門子200PLC設計的以太網轉換器，核心功能亮點完全匹配項目需求：

1.協議支持：原生支持PPI協議，完美兼容西門子200PLC（CPU 226 CN），同時集成Modbus TCP服務器功能，可自由定義寄存器映射，實現與多協議設備通訊。

2.接口擴展：擴展1個RJ45以太網口和1個DB9九針母口，九針口支持國產觸摸屏接入，網口可連接西門子1200PLC、上位機等以太網設備，最多支持32個設備連接。

3.便捷適配：波特率9.6Kbps~187.5Kbps自適應，無需復雜編程，直接接線即可完成配置，支持西門子MicroWIN軟件通過以太網對PLC編程調試。

4.穩定可靠：無需占用PLC編程口，可同時實現多設備通訊，支持固件在線升級，抗干擾能力強，適配工業現場復雜環境。

四、使用前后對比

（一）使用前

1.設備連接：僅1臺西門子200PLC（CPU 226 CN），連接1臺西門子專用觸摸屏，無其他擴展設備，無法實現分段控制和多工位操作。

2.通訊效率：串口通訊速度慢，數據傳輸延遲高，且通訊距離有限，布線混亂，新增設備無法接入，系統擴展性極差。

3.維護成本：調試需現場連接串口，故障排查繁瑣，國產設備無法適配，更換專用設備成本高，維護效率低。

4.功能局限：僅能實現基礎的啟?？刂坪托盘?hào)采集，無法與西門子1200PLC協同工作，無法滿足生產升級后的控制需求。

（二）使用后

1.設備連接：西門子200PLC通過遠創智控PPI-ETH-YC02 Plus模塊，同時連接西門子1200PLC（CPU 1214C）和昆侖通態TPC7062Ti國產觸摸屏，實現多設備聯網，滿足分段控制和多工位操作需求。

2.通訊效率：以太網通訊速度快，數據傳輸無延遲，通訊距離延伸至1000米，布線簡潔，支持多設備同時通訊，無卡頓、丟包現象。

3.維護成本：可遠程調試、監控通訊狀態，故障排查快速，國產觸摸屏適配無需額外成本，模塊支持永久固件升級，后期維護成本降低60%。

4.功能擴展：實現西門子200PLC與1200PLC數據互通，可同步采集、傳輸控制信號，支持后期新增上位機、變頻器等設備，系統擴展性大幅提升。

五、應用總結

本次應用中，遠創智控PPI-ETH-YC02 Plus橋接型模塊完美解決了西門子200PLC系統接口不足、協議不兼容、國產設備適配差等痛點，無需修改原有PLC程序，快速實現了系統通訊升級。模塊安裝便捷、穩定可靠，既降低了設備采購和維護成本，又滿足了生產升級后的多設備協同控制需求，實現了從單一控制到多設備聯網的跨越式提升，適配工業自動化生產線的升級改造場景，具有極高的實用性和性價比。

相關技術交流請給邵工留言
