一、項目背景

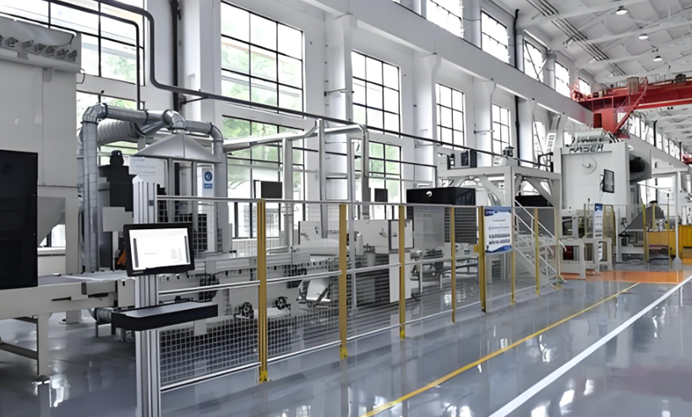

某中型裝備制造企業生產線原有控制系統以西門子S7-200 PLC（型號CPU 226CN）為核心，配套少量老舊串口觸摸屏，長期運行后面臨工業網絡升級需求。原有系統采用傳統串口通訊，僅能實現單設備本地操控，無法接入上位機進行集中監控和數據匯總，且國產觸摸屏與西門子PLC兼容性差，新增昆侖通態TPC1061Ti觸摸屏無法直接對接，設備間形成“信息孤島”，嚴重制約生產效率提升和智能化管理推進，亟需通過以太網轉換設備實現網絡升級，打通設備通訊壁壘。

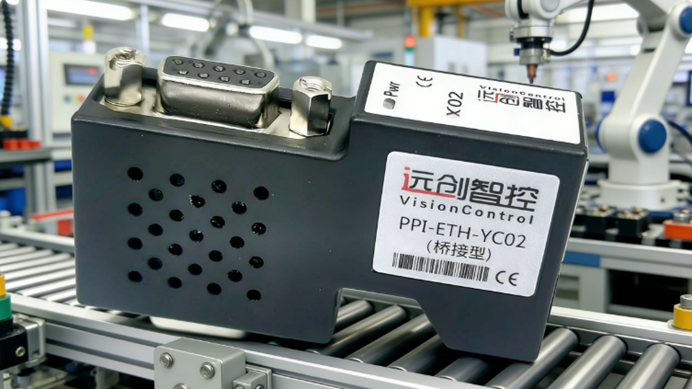

經多方選型，企業選用遠創智控PPI-ETH-YC02橋接型以太網處理器（以下簡稱PPI-ETH-YC02模塊）作為核心轉換設備，該模塊專為工業場景設計，可完美適配西門子S7-200系列PLC，解決傳統串口通訊的諸多痛點，助力完成工業網絡升級改造。

二、原有系統痛點及解決方案

（一）核心痛點

1.通訊協議不兼容：原有西門子S7-200 PLC采用PPI專用協議，新增的昆侖通態TPC1061Ti國產觸摸屏無法直接識別該協議，無法實現PLC與觸摸屏的數據交互，只能沿用老舊串口觸摸屏，操作體驗差且維護成本高。

2.設備擴展受限：PLC原生通訊接口不足，僅支持單串口通訊，無法同時接入觸摸屏和上位機（研華IPC-610L），無法實現集中監控和數據采集，生產參數需人工現場讀取記錄，易出錯且效率低。

3.通訊穩定性差：傳統串口通訊抗干擾能力弱，工業現場的電磁干擾易導致數據丟包、通訊中斷，引發設備誤操作，影響生產線連續運行，據統計每月因通訊問題導致的停機時間達2-3小時。

（二）解決方案

核心采用遠創智控PPI-ETH-YC02橋接型以太網處理器，作為PLC與各類外設的通訊橋梁，充分發揮其功能亮點，針對性破解上述痛點，具體實施方案如下：

1.協議兼容適配：利用PPI-ETH-YC02模塊原生支持PPI協議的亮點，直接與西門子S7-200 CPU 226CN PLC的通訊口連接，模塊自動解析PPI協議，將其轉換為通用以太網協議，實現與昆侖通態TPC1061Ti觸摸屏的無縫對接，無需修改PLC程序和觸摸屏組態，降低改造難度。

2.擴展設備接入：借助模塊擴展的1個RJ45網口和1個九針（DB9）串口，九針口連接昆侖通態TPC1061Ti觸摸屏，實現本地參數設置、狀態監控；網口連接研華IPC-610L上位機，搭建集中監控平臺，實現多設備同時接入，打破“信息孤島”。

3.提升通訊穩定性：PPI-ETH-YC02模塊采用工業級抗干擾設計，支持187.5k波特率，通訊距離可達50米，可有效抵御工業現場電磁干擾，減少數據丟包和通訊中斷問題，同時模塊支持熱插拔，便于后期維護，不影響生產線正常運行。

三、設備清單及實施過程

（一）設備清單

1.核心轉換設備：遠創智控PPI-ETH-YC02橋接型以太網處理器1臺；

2.原有核心設備：西門子S7-200 PLC（型號CPU 226CN）1臺；

3.新增外設：昆侖通態TPC1061Ti觸摸屏1臺、研華IPC-610L上位機1臺；

4.輔助設備：工業級網線、DB9串口線、導軌式安裝支架若干。

（二）實施過程

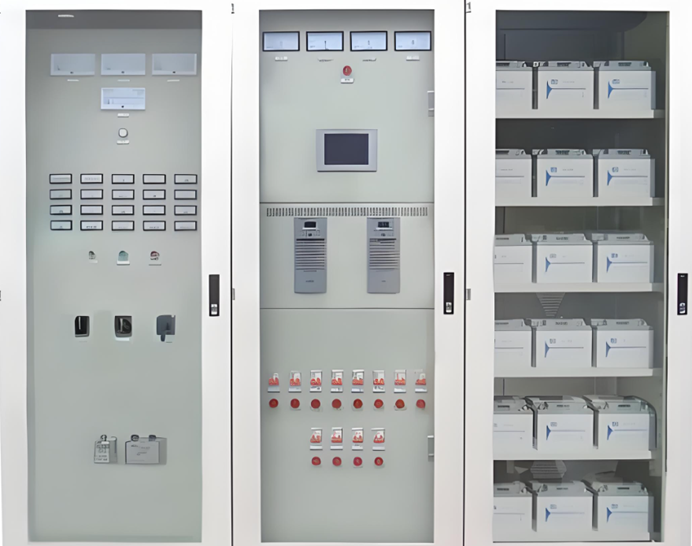

1.設備安裝：將PPI-ETH-YC02模塊通過導軌支架安裝在PLC控制柜內，靠近西門子S7-200 PLC，確保接線便捷且遠離強干擾設備，做好接地處理，提升抗干擾能力。

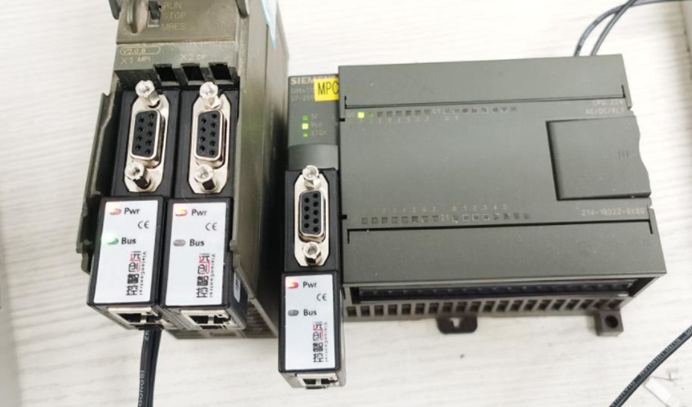

2.線路連接：用DB9串口線連接模塊的九針串口與昆侖通態TPC1061Ti觸摸屏，用工業網線連接模塊的RJ45網口與研華IPC-610L上位機，再用串口線連接模塊與西門子S7-200 PLC的通訊口，完成硬件接線。

3.參數配置：通過上位機軟件配置模塊參數，設置PPI協議通訊參數（波特率187.5k、數據位8位、偶校驗），匹配PLC通訊參數；設置模塊IP地址，確保與上位機、觸摸屏處于同一網段，完成協議轉換配置，無需修改PLC原有程序。

4.調試運行：啟動所有設備，測試PLC與觸摸屏、上位機的通訊狀態，驗證參數讀取、指令下發的準確性，排查通訊異常問題，調試完成后投入試運行，觀察3天無異常后正式投入使用。

四、使用前后對比

（一）使用前

1.通訊層面：僅支持單串口通訊，協議不兼容，國產觸摸屏無法接入，僅能使用老舊串口屏，操作繁瑣；

2.管理層面：無集中監控，生產參數需人工現場記錄，數據滯后且易出錯，設備狀態無法遠程監控；

3.穩定性層面：串口通訊抗干擾弱，每月因通訊問題停機2-3小時，影響生產連續性；

4.擴展性層面：接口不足，無法新增外設，難以滿足智能化升級需求。

（二）使用后

1.通訊層面：PPI-ETH-YC02模塊實現PPI協議與以太網協議轉換，昆侖通態觸摸屏完美適配，通訊流暢，響應速度快，無數據丟包；

2.管理層面：上位機集中監控，可實時讀取PLC參數、監控設備運行狀態，自動記錄數據，減少人工干預，降低出錯率；

3.穩定性層面：工業級抗干擾設計，通訊中斷問題徹底解決，每月停機時間降至0.5小時以內，生產連續性顯著提升；

4.擴展性層面：模塊擴展1個網口和1個九針口，可靈活接入更多外設，為后續進一步智能化升級預留接口。

五、項目總結

本次工業網絡升級改造，通過選用遠創智控PPI-ETH-YC02橋接型以太網處理器，充分發揮其支持PPI協議、雙接口擴展、兼容國產觸摸屏等核心亮點，高效解決了原有系統協議不兼容、設備擴展受限、通訊不穩定等痛點。改造后，生產線實現了集中監控和數據互聯互通，生產效率提升15%，維護成本降低20%，圓滿完成工業網絡智能化升級目標。該模塊安裝便捷、配置簡單、穩定性強，非常適用于傳統工業PLC系統的以太網升級改造場景，為中小企業工業智能化轉型提供了高性價比解決方案。
