優勢和特點

• 準確地控制輸入和輸出電流
• 3000:1 True Color^? 調光
• ±1.5% 電壓調節準確度
• ±6% 電流調節準確度
• 6V 至 60V 輸入電壓范圍
• 寬輸出范圍高至 55V
• <2μA 停機電流
• 用于負載電流熱控制的控制引腳
• 輸入和輸出電流監視和限制
• 開路、短路和 C/10 故障檢測
• PWM 驅動器輸出適合 LED 應用

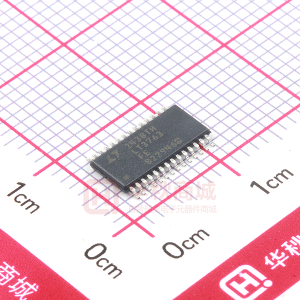

• 耐熱性能增強型 28 引腳 FE 封裝

產品詳情

LT^?3763 是一款固定頻率、同步降壓型 DC/DC 控制器，專為準確地調節高達 20A 的輸出電流而設計。平均電流模式控制器將在 0V 至 55V 的寬輸出電壓范圍內保持電感器電流調節作用。輸出電流由 CTRL 引腳上的模擬電壓和一個外部檢測電阻器設定。電壓調節和過壓保護利用一個連接于輸出和 FB 引腳之間的分壓器來設定。開關頻率可通過 RT 引腳上的一個外部電阻器或利用 SYNC 引腳和一個外部時鐘信號在 200kHz 至 1MHz 的范圍內進行設置。輸入和輸出電流檢測可提供輸入電流限制和這些電流的準確測量。FBIN 引腳可供那些需要峰值功率跟蹤功能的應用之用。

該器件的其他特點包括一個與 CTRL 引腳配合使用的準確外部基準電壓、一個可提供可編程 UVLO 遲滯的準確 UVLO/EN 引腳、一個針對 LED 應用的 PWM 驅動器、輸出電壓故障檢測和熱停機功能。

Applications

• 高功率建筑照明
• 汽車照明
• 航空和海事高強閃光燈
• 太陽能供電型充電器、激光二極管

方框圖
