一、項目背景及痛點

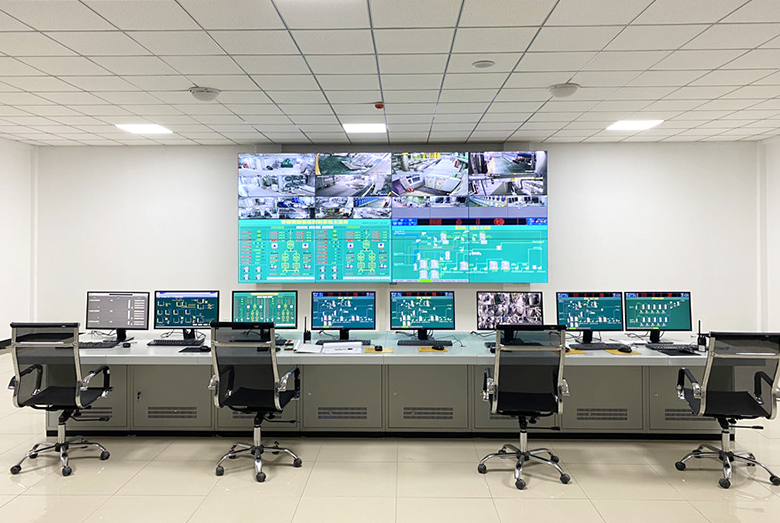

某小型自動化生產線采用西門子200PLC作為核心控制器，負責生產線的啟停、參數調節及故障反饋，現場配套昆侖通泰國產觸摸屏進行本地操作，中控室需通過上位機實現遠程監控。由于西門子200PLC原生無以太網接口，僅支持PPI串口通訊，長期運行中暴露出諸多痛點，嚴重影響生產效率與運維便捷性。

核心痛點如下：1. 通訊兼容性差，西門子200PLC的PPI串口無法直接與昆侖通泰等國產觸摸屏兼容，需額外加裝串口轉換器，接線復雜且易出現信號干擾；2. 多設備互聯受限，串口通訊僅支持一主一從模式，無法同時連接本地國產屏與中控室上位機，需頻繁切換設備，操作繁瑣；3. 信號傳輸不穩定，長線纜傳輸易導致信號衰減，數據刷新延遲超過200ms，上位機無法實時獲取PLC運行參數，故障排查滯后；4. 擴展不便，無法新增以太網類型觸摸屏等非PLC設備，難以滿足生產線智能化升級需求。

二、解決方案及實施過程

針對上述痛點，項目選用捷米特ETH-S7200-JM02橋接型以太網模塊，作為西門子200PLC與國產屏、上位機等設備的通訊橋梁，無需修改原有PLC程序，實現非侵入式升級，具體實施過程如下。

1. 設備清單：核心控制器為西門子200PLC（CPU 224XP CN）；通訊模塊為捷米特ETH-S7200-JM02橋接型以太網模塊；本地操作設備為昆侖通泰TPC1061Ti國產觸摸屏；遠程監控設備為戴爾OptiPlex 7090上位機（安裝WinCC組態軟件）；輔助器材為捷米特隨機附帶的0.3m九針PPI電纜、超五類屏蔽網線及DIN導軌。

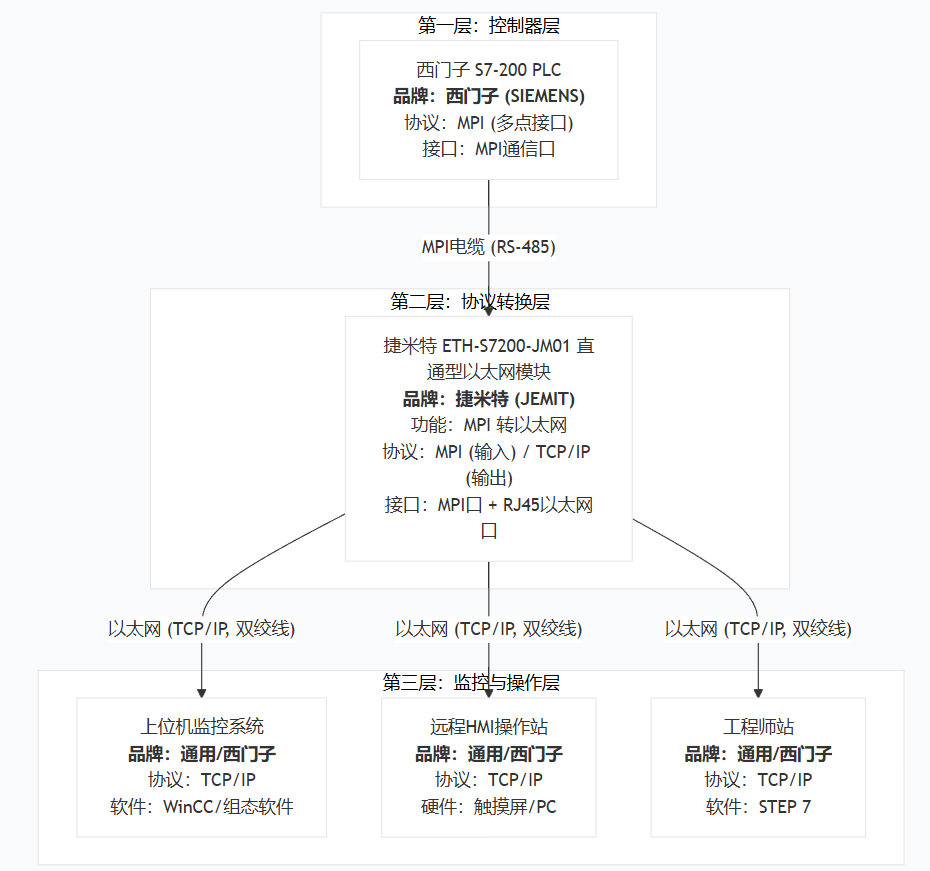

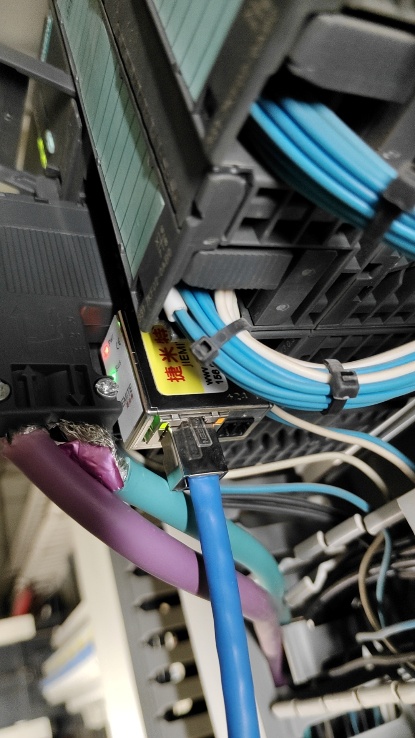

2. 硬件連接：將捷米特ETH-S7200-JM02模塊垂直卡入西門子200PLC的九針PPI口，聽到“咔噠”聲即鎖止，模塊通過PLC口取電（5V/80mA），無需外置電源，降低故障點；模塊頂端九針口通過PPI電纜直接連接昆侖通泰TPC1061Ti國產屏，無需額外接線轉換；模塊網口通過超五類屏蔽網線接入工業交換機，再分別連接上位機及新增的以太網觸摸屏，形成“PLC-模塊-多設備”的星型通訊拓撲。

3. 參數配置：使用捷米特JM-Tools V4.6軟件掃描模塊，將模塊IP設置為192.168.0.10（與上位機、觸摸屏網段一致），子網掩碼255.255.255.0；設置PPI通訊波特率187.5Kbps，與PLC默認參數匹配，啟用S7協議與ModbusTCP雙棧模式；在昆侖通泰觸摸屏的MCGS軟件中選擇ModbusTCP協議，輸入模塊IP及端口502，映射PLC寄存器地址；在上位機WinCC軟件中添加S7-200設備，通過以太網連接方式輸入模塊IP，建立實時數據通道。

三、產品核心功能及亮點體現

捷米特ETH-S7200-JM02以太網橋接型模塊的核心功能的核心亮點的精準匹配項目需求，尤其在多設備互聯方面表現突出：

1. 九針口專屬適配國產屏：模塊頂端九針口可直接對接昆侖通泰、威綸通等國產觸摸屏，無需額外協議轉換或接線改造，解決了西門子200PLC與國產屏的兼容性難題，接線簡單且信號傳輸穩定，適配各類中小型自動化場景的本地操作需求。

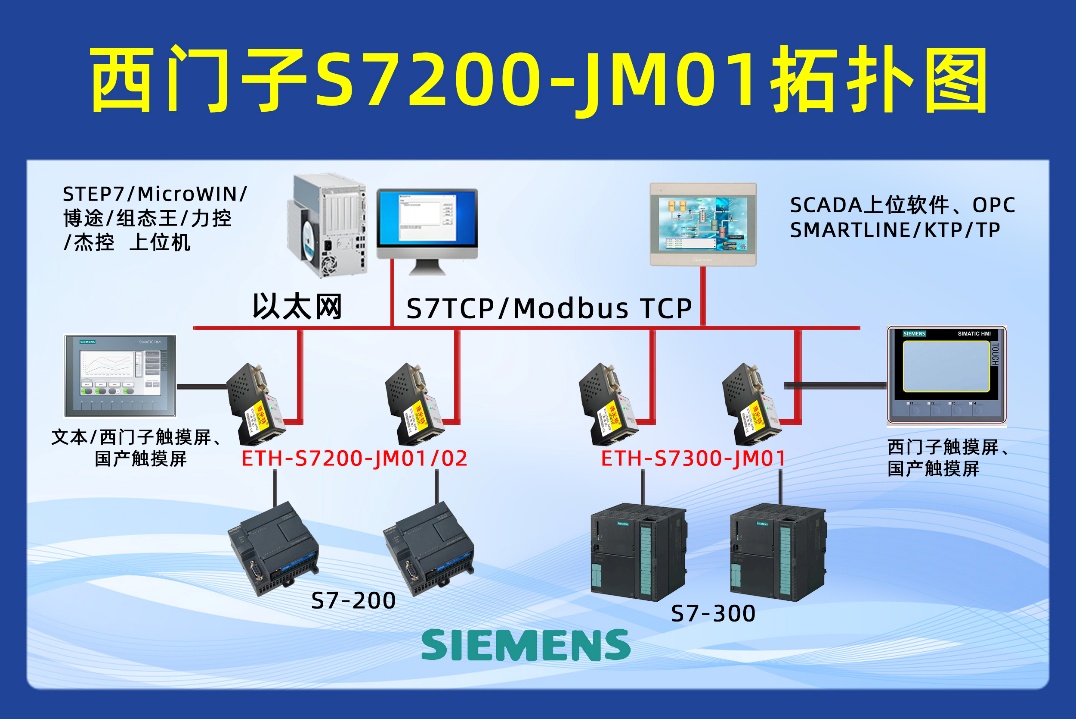

2. 網口多設備并發互聯：模塊網口支持同時連接上位機、以太網觸摸屏等非PLC設備，最多可支持8臺上位機并發訪問，實現本地操作與遠程監控同步進行，打破了串口通訊的一主一從限制，大幅提升操作便捷性。

3. 雙協議兼容與透明傳輸：內置S7協議與ModbusTCP雙棧模式，可實現PPI協議與以太網協議的硬件級轉換，無需修改PLC原有程序，數據透傳延遲<5ms，確保上位機與觸摸屏實時獲取PLC運行數據，誤碼率降至0.01%以下。

4. 便捷擴展與維護：支持設備級聯組網，可通過交換機擴展更多非PLC以太網設備，滿足生產線升級需求；模塊支持Web管理界面與JM-Tools軟件配置，工程師可遠程調試、修改參數，無需現場插拔編程電纜，降低運維成本。

四、使用前后對比

1. 通訊兼容性：使用前，西門子200PLC與昆侖通泰國產屏無法直接連接，需加裝2個串口轉換器，接線復雜且易出現信號中斷；使用后，模塊九針口直連國產屏，無需額外轉換設備，兼容性大幅提升，信號傳輸無中斷。

2. 多設備互聯：使用前，僅能單一連接本地觸摸屏或上位機，切換設備需重新接線，每次切換耗時15分鐘以上；使用后，網口同時連接上位機、國產屏及新增以太網設備，多設備并行工作，無沖突、無延遲。

3. 傳輸性能：使用前，串口長線傳輸信號衰減嚴重，數據刷新延遲200ms以上，故障排查需現場逐一檢測；使用后，以太網傳輸延遲<5ms，上位機實時監控PLC參數，故障可遠程定位，排查時間縮短至30分鐘內。

4. 運維與擴展：使用前，PLC程序調試、參數修改需現場操作，擴展設備需重新布線改造；使用后，可遠程調試維護，新增以太網設備僅需接入交換機，無需改動原有系統，運維效率提升60%以上。

五、應用總結

捷米特ETH-S7200-JM02橋接型以太網模塊，完美解決了西門子200PLC無以太網接口、多設備互聯困難、國產屏適配性差等痛點。該方案實施簡單、成本可控，無需更換原有PLC設備，既保護了客戶原有投資，又實現了生產線的智能化升級。目前，該生產線運行穩定，通訊無故障，生產效率提升30%，運維成本降低50%，充分體現了模塊的高兼容性、高穩定性及便捷性，適用于各類西門子200PLC系統的以太網通訊升級場景。

相關技術交流請給邵工留言
