一、案例背景

鋰電池極片生產是動力電池制造核心環節，直接決定電池性能，對生產精度、流程穩定性及數據追溯性要求極高。本次案例依托某新能源企業極片自動化生產線，采用工業自動化柔性架構，涵蓋涂布、輥壓、分切、檢測全流程，核心控制采用雙PLC主站異構架構，因總線協議不兼容導致數據互通受阻。

羅克韋爾PLC作為EtherNet/IP主站，負責產線總調度、工藝參數下發等核心工作；匯川PLC作為EtherCAT主站，管控涂布機、輥壓機等精密設備，適配極片微米級精度控制需求。兩套PLC因EtherNet/IP與EtherCAT協議異構，無法直接數據交互，導致生產精度波動、不良品率偏高，制約產線效能。

為打破通訊壁壘，提升生產精度與流程穩定性，項目組選用塔訊TX161-RE-ECS/EIS協議轉換網關搭建跨協議通訊鏈路，依托物聯網網關、智能網關的數據采集功能，對接工業物聯網平臺，實現生產數據全采集、全監控，打造數字化自動化極片生產線。

二、項目核心痛點

結合鋰電池極片生產線現場運行實際，項目實施前存在四大核心痛點，直接影響工業自動化產線穩定運行與產品精度，制約工業物聯網落地推進：

總線協議異構，通訊壁壘突出：羅克韋爾PLC（EtherNet/IP協議）與匯川PLC（EtherCAT協議）無法跨協議解析，形成信息孤島，工藝參數、設備狀態無法實時互通，人工干預效率低且易導致精度偏差。

數據采集斷層，工業物聯網落地受阻：缺乏專用數據采集器與工業網關，核心生產數據及PLC運行、故障信號無法統一歸集，導致MES系統、物聯網平臺無法實時監控，工業物聯網升級滯后。

生產精度不足，不良品率偏高：兩套PLC無法協同，工藝參數無法實時匹配，極片易出現厚度偏差、密度不均等問題，不良品率8.5%（高于行業平均），造成原材料浪費與返工成本增加。

故障響應滯后，運維成本偏高：兩套PLC獨立運維，故障信號無法跨系統傳輸，運維人員難以快速定位故障，停機時間長、運維效率低，增加生產成本且影響產線穩定性。

三、塔訊協議轉換網關功能簡介

本次項目選用的塔訊TX161-RE-ECS/EIS網關，是一款專為工業現場異構總線協議互聯設計的工業網關，同時兼具智能網關、物聯網網關與數據采集器多重功能，核心解決不同品牌PLC、不同總線協議之間的數據互通難題，適配鋰電池極片生產線嚴苛的現場環境（高潔凈、強電磁干擾、連續運行），具備以下核心優勢，其24V直流供電、寬溫運行的特性，可完美適配工業現場的復雜工況：

雙向協議轉換，精準適配場景：網關一側支持EtherCAT從站協議，可直接接入?yún)R川PLC EtherCAT主站網絡，適配匯川PLC的EtherCAT主站配置要求，支持從站自動識別與同步控制；另一側支持EtherNet/IP從站協議，無縫對接羅克韋爾PLC EtherNet/IP主站網絡，可適配羅克韋爾PLC的RSLogix 5000軟件配置，實現兩種協議的雙向透明轉換，無需修改PLC原有程序，即插即用，大幅降低改造難度。

高速實時傳輸，保障生產精度：采用工業級高性能處理器，數據轉換延遲低于10ms，滿足鋰電池極片生產微米級精度控制的實時通訊需求，確保涂布、輥壓、分切的工藝參數同步下發，檢測數據實時反饋，保障生產節拍連貫與生產精度穩定，適配極片涂布厚度、輥壓密度的精準控制需求。

全功能數據采集，支撐工業物聯網：內置數據采集器模塊，可實時采集兩套PLC系統的運行參數、生產數據（涂布厚度、輥壓密度等）、故障信息等，支持數據打包上傳至上層工業物聯網平臺、SCADA系統，實現生產數據全流程追溯與可視化監控，為工藝參數優化提供數據支撐。

工業級防護，適配惡劣現場：采用導軌式安裝設計，支持24V直流工業供電，具備寬溫運行（-40℃~+85℃）、電磁隔離、浪涌保護、短路保護等特性，可在鋰電池極片生產線強電磁干擾、高潔凈、連續運行的環境中7×24小時穩定工作，可靠性遠超普通商用網關，保修期長達5年，降低后期運維成本。

可視化配置，運維便捷：配套專用配置軟件，支持拖拽式數據映射、IP地址設置、協議參數調試，無需專業編程基礎，運維人員可快速完成配置與調試，同時支持Web管理，可遠程查看網關運行狀態，后期維護成本低。

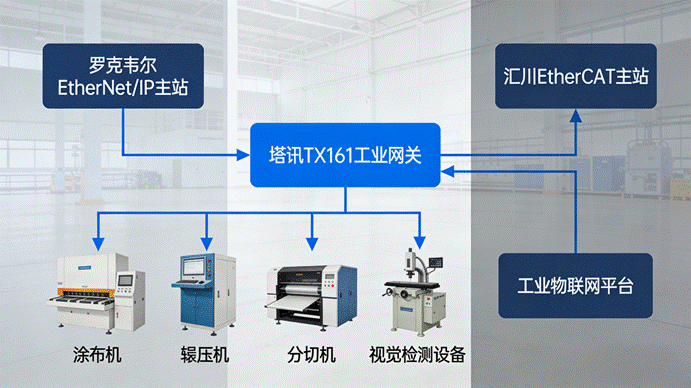

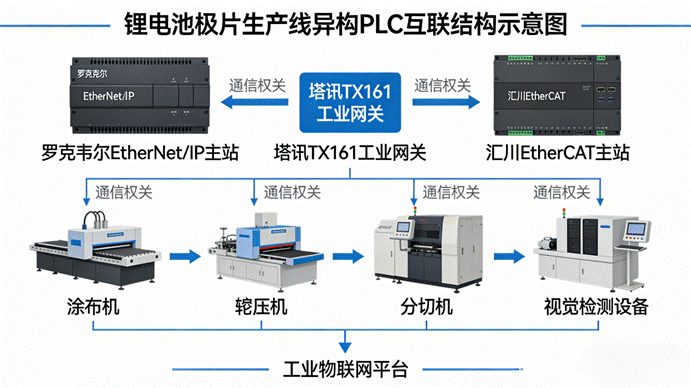

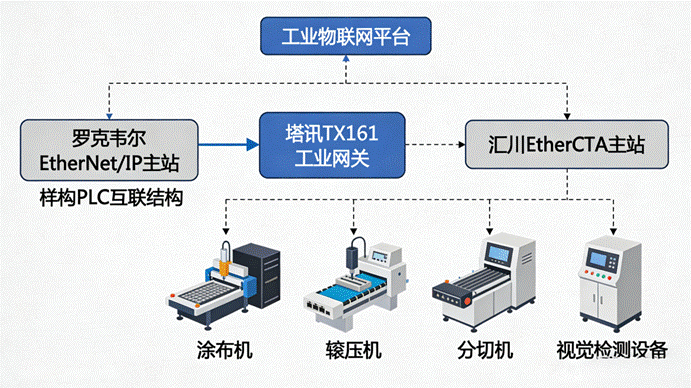

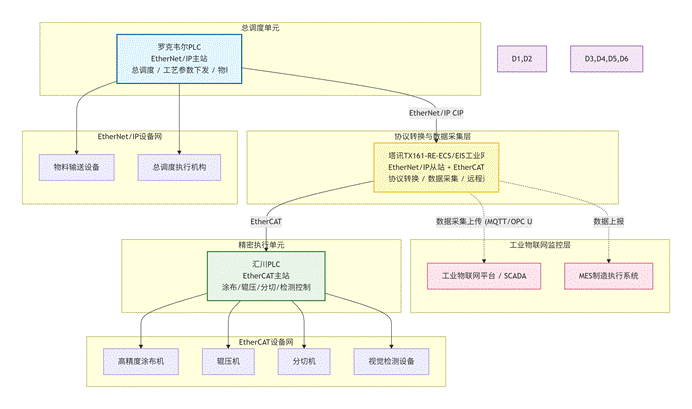

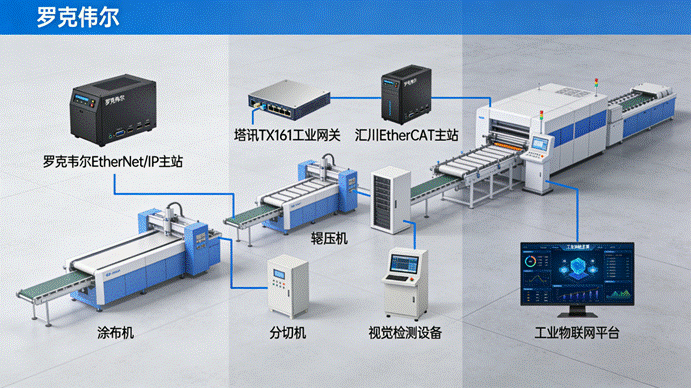

四、系統結構拓撲圖

五、整體解決方案

針對項目痛點與鋰電池極片生產的高精度需求，本次方案以協議轉換為核心，以塔訊TX161工業網關為硬件載體，構建“異構PLC互聯+數據實時采集+工業物聯網監控”的一體化解決方案，核心實施思路如下，兼顧改造效率與生產穩定性，無需更換原有PLC與生產設備：

硬件組網搭建：將塔訊TX161網關的EtherCAT端口接入?yún)R川PLC的EtherCAT主站網絡，作為EtherCAT從站設備，適配匯川PLC的EtherCAT主站配置要求；將網關的EtherNet/IP端口接入羅克韋爾PLC的EtherNet/IP主站網絡，作為EtherNet/IP從站設備，完成硬件鏈路連接，打通兩套PLC系統的物理通訊通道，確保網絡連接穩定。

協議轉換配置：通過網關專用配置軟件，完成兩套總線協議的參數匹配、IP地址規劃與雙向數據映射，參考羅克韋爾PLC的EtherNet/IP配置參數與匯川PLC的EtherCAT主站配置要求，將羅克韋爾PLC的涂布、輥壓、分切工藝參數、啟停指令映射至匯川PLC，同時將匯川PLC的極片檢測數據、設備運行狀態、故障信號映射回羅克韋爾總調度PLC，實現指令與數據的雙向透明傳輸。

數據采集與物聯網對接：啟用網關的數據采集器功能，配置生產數據采集規則（采集頻率設置為50ms/次），將采集到的實時生產數據（極片厚度、輥壓密度等）、設備運行參數上傳至工業物聯網平臺，搭建產線監控大屏，實現設備運行狀態、生產產能、產品良率、故障信息的實時可視化監控，支持遠程運維與數據追溯，為工藝參數優化提供數據支撐。

系統聯調與優化：完成硬件組網與軟件配置后，進行全流程聯調，測試協議轉換穩定性、數據傳輸實時性與設備協同效果，重點測試涂布與輥壓參數的同步性、檢測數據的反饋速度，優化數據映射參數與通訊延遲，確保產線涂布、輥壓、分切、檢測全流程無縫銜接，滿足極片生產的高精度要求。

本方案無需更換原有PLC與生產設備，僅通過工業網關實現協議轉換與數據互通，改造周期短、成本低，完全貼合鋰電池極片工業自動化產線柔性升級需求，同時打通工業物聯網數據鏈路，為后續產線智能化升級（如工藝參數自動優化、預測性維護）奠定基礎。

六、詳細實施配置過程

6.1前期準備與硬件接線

1.設備清點：準備塔訊TX161-RE-ECS/EIS網關1臺、工業級超五類網線若干、24V直流工業電源、導軌安裝配件，核對網關型號與協議適配性，確保支持EtherNet/IP轉EtherCAT雙向轉換，確認網關為原裝正品，符合工業現場使用標準。

2.IP規劃：規劃兩套PLC與網關的IP地址，避免網段沖突，參考羅克韋爾PLC與匯川PLC的網絡配置要求，進行合理規劃。羅克韋爾PLC EtherNet/IP網段設置為192.168.1.XXX，網關EtherNet/IP側IP設為192.168.1.10；匯川PLC EtherCAT網段設置為192.168.2.XXX，網關EtherCAT側IP設為192.168.2.10，子網掩碼統一設置為255.255.255.0，網關地址根據現場網絡需求配置。

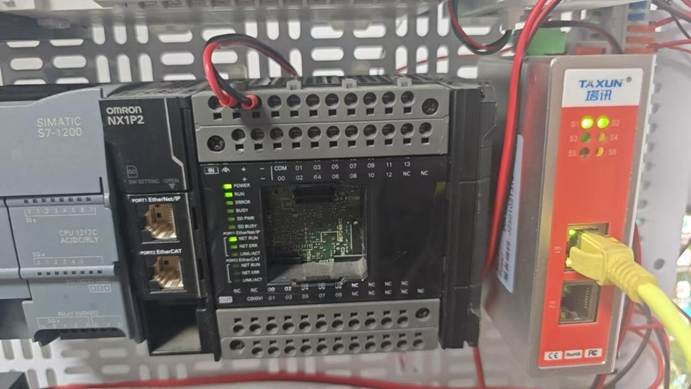

3.硬件接線：將網關EtherCAT端口通過工業網線接入?yún)R川PLC的EtherCAT主站端口，確保連接牢固；將網關EtherNet/IP端口通過工業網線接入羅克韋爾PLC的以太網口，對接羅克韋爾PLC的EtherNet/IP通信接口；給網關接入24V直流電源，確認電源指示燈、協議指示燈正常亮起，完成物理組網，確保各設備供電穩定。

6.2網關參數配置

1.連接配置電腦：將調試電腦IP設置為192.168.1.11，與網關EtherNet/IP側同一網段，通過網線連接網關配置端口，打開塔訊專用網關配置軟件，搜索并連接網關設備，確認連接成功后進入配置界面。

2.協議參數設置：在配置軟件中選擇對應協議模式，一側勾選EtherNet/IP從站模式，匹配羅克韋爾PLC的EtherNet/IP通訊參數（如波特率、數據位、停止位），導入羅克韋爾PLC的EDS文件；另一側勾選EtherCAT從站模式，導入?yún)R川EtherCAT GSDML文件，完成協議適配，確保與兩套PLC的通訊參數一致。

3.雙向數據映射：根據鋰電池極片生產控制需求，配置數據映射表，參考羅克韋爾PLC的標簽配置與匯川PLC的系統變量設置，將羅克韋爾PLC的D區數據（涂布厚度、輥壓密度、啟停指令）映射至網關輸入寄存器，網關轉換后傳輸至匯川PLC的M區；將匯川PLC的I區數據（極片檢測結果、設備故障信號、運行狀態）映射至網關輸出寄存器，轉換后傳輸至羅克韋爾PLC的Q區，映射數據長度根據實際控制需求設置，確保數據傳輸精準無丟失，重點優化工藝參數的映射精度。

4.參數保存與重啟：完成所有配置后，點擊保存并重啟網關，等待網關重啟完成，確認協議指示燈、通訊指示燈正常閃爍，配置生效，同時記錄配置參數，便于后期維護調試。

6.3 PLC端程序調試

1.羅克韋爾PLC端：打開RSLogix 5000軟件，創建新項目并選擇對應控制器型號，添加EtherNet/IP從站設備，搜索并連接塔訊網關，導入網關EDS文件，配置通訊數據區，調用通訊指令，實現與網關的數據交互，測試工藝參數下發、啟停指令執行功能，確保指令下發準確無誤，同時配置數據采集標簽，用于接收匯川PLC反饋的數據。

2.匯川PLC端：在匯川工程管理軟件中，添加EtherCAT從站，掃描并連接網關設備，配置輸入輸出數據區，與網關映射參數保持一致，編寫通訊程序，開啟EtherCAT主站的自動重啟從站功能，實現檢測數據、故障信號的實時上傳與涂布、輥壓指令的接收執行，測試數據上傳的實時性與準確性。

6.4數據采集與物聯網平臺對接

啟用網關內置數據采集器功能，配置采集頻率（設置為50ms/次），選擇需要采集的核心數據（極片涂布厚度、輥壓密度、分切尺寸、設備運行狀態、故障代碼、產品良率），通過以太網將采集數據上傳至工業物聯網平臺，在平臺中搭建監控界面，配置數據報表、異常報警與數據追溯功能，實現生產數據實時監控與異常信息遠程推送，確保運維人員可及時掌握產線運行狀態。

6.5全流程聯調測試

啟動產線，進行空載與帶載聯調，重點測試兩套PLC系統的指令響應速度、數據傳輸準確性，排查協議轉換延遲、數據丟包等問題，優化數據映射參數與通訊周期，確保涂布、輥壓、分切設備協同運行，故障信號實時反饋，工業物聯網平臺數據更新及時，極片生產精度符合要求（涂布厚度偏差≤±1μm），聯調合格后正式投入生產運行，同時進行為期一周的試運行，記錄運行數據，進一步優化參數。

七、應用效果與實施前后對比

7.1實施后核心應用效果

1.徹底打破協議壁壘，設備協同高效運行：通過塔訊TX161工業網關實現EtherNet/IP與EtherCAT總線協議無縫轉換，兩套PLC系統實現毫秒級數據交互，涂布、輥壓、分切、檢測工段無縫銜接，生產節拍完全同步，徹底消除人工干預環節，工業自動化水平大幅提升，適配鋰電池極片生產的連續化需求。

2.數據全采集，工業物聯網落地見效：依托網關的數據采集器與物聯網網關功能，產線所有核心生產數據實時歸集至工業物聯網平臺，實現生產過程可視化監控、數據全流程追溯，運維人員可遠程查看設備狀態、排查故障，數據追溯效率提升100%，為工藝參數優化提供了精準的數據支撐，助力工業物聯網深度落地。

3.生產精度大幅提升，不良品率顯著下降：產線協同運行后，涂布、輥壓、分切工藝參數實時匹配，極片生產精度大幅提升，涂布厚度偏差控制在±1μm以內，輥壓密度均勻性提升30%，產品不良品率從8.5%降至4.2%，原材料浪費減少45%，單班生產成本降低15%，顯著提升產線盈利能力，貼合鋰電池極片生產的高精度要求。

4.故障快速響應，運維效率提升：設備故障信號可跨系統實時傳輸，工業物聯網平臺同步推送報警信息，運維人員可快速定位故障點，結合網關的遠程監控功能，平均故障處理時間從60分鐘縮短至12分鐘，產線停機時間減少78%，運維成本大幅降低，保障產線連續穩定運行。

7.2實施前后核心指標對比

八、項目總結

本次鋰電池極片生產線異構PLC互聯項目，通過塔訊TX161-RE-ECS/EIS協議轉換工業網關，成功解決了羅克韋爾EtherNet/IP主站與匯川EtherCAT主站之間的總線協議不兼容難題，是工業自動化產線異構系統集成的典型實踐，尤其適配鋰電池極片生產高精度、高穩定性的核心需求。項目充分發揮了工業網關、智能網關、物聯網網關與數據采集器的多重功能，不僅打通了現場設備層的通訊壁壘，實現了涂布、輥壓、分切、檢測設備的高效協同運行，更搭建了完善的工業物聯網數據鏈路，實現了生產數據全采集、全監控、全追溯，助力產線數字化升級。

從實施效果來看，該方案無需改造原有核心設備，改造周期短、投入成本低、運行穩定性高，有效解決了傳統工業自動化產線異構系統信息孤島、數據采集斷層、設備協同不暢、生產精度不足的共性痛點，大幅提升了生產效率、產品良率與運維效率，降低了生產成本，為新能源行業鋰電池極片等高精度工業自動化產線的數字化、智能化升級提供了可復制、可推廣的參考方案，契合鋰電池產業高質量發展的趨勢。

未來，依托該協議轉換架構與工業物聯網平臺，可進一步拓展產線工藝參數自動優化、設備預測性維護、智能調度等功能，持續深化工業自動化與工業物聯網融合應用，推動鋰電池極片生產向更高水平的智能制造升級，助力新能源企業提升核心競爭力。
