一、項目背景

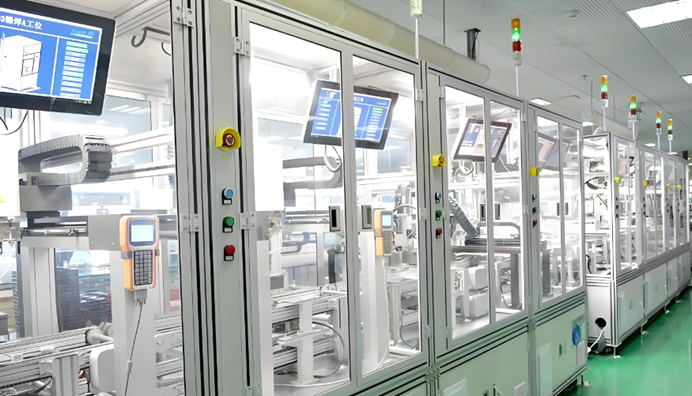

某制造業車間自動化控制系統采用西門子300PLC（型號CPU 315-2PN/DP）作為核心控制器，負責車間生產線的啟停、參數調節及故障反饋等核心功能。隨著生產智能化升級，原有控制系統出現諸多通信瓶頸，嚴重影響生產效率與運維便捷性，最終采用捷米特ETH-S7300-JM01 Plus直通型以太網處理器，徹底解決通信難題，實現系統高效穩定運行。

二、項目痛點

1.異構PLC通信壁壘：車間新增西門子1200PLC（型號CPU 1214C）負責輔助工序控制，原有西門子300PLC無法與該以太網PLC實現數據交互，導致兩道工序的生產參數無法同步，需人工手動錄入?yún)?shù)，不僅耗時費力，還易出現數據誤差，引發生產質量問題。

2.上位機監控失效：西門子300PLC自帶接口無法直接與上位監控系統（WinCC）建立穩定連接，運維人員無法遠程實時監控PLC運行狀態、生產參數及故障信息，只能到現場巡檢排查，一旦出現設備故障，無法及時響應，導致生產線停機，增加生產損耗。

3.觸摸屏兼容性差：原有控制系統的觸摸屏僅支持特定品牌，若需更換或新增觸摸屏（如昆侖通態、威綸通），無法與西門子300PLC正常連接，限制了設備升級靈活性，且維護成本偏高。

4.設備組網繁瑣：車間其他ModbusTCP協議設備（如變頻器、溫度采集模塊）無法與西門子300PLC互聯互通，無法實現集中控制與數據匯總，系統智能化程度低。

三、解決方案

針對上述痛點，結合項目實際需求，選用捷米特ETH-S7300-JM01 Plus直通型以太網處理器（品牌：捷米特，型號：ETH-S7300-JM01 Plus），作為西門子300PLC與各類設備、上位系統的通信橋梁，具體實施如下：

1.硬件連接：將捷米特ETH-S7300-JM01 Plus模塊直接與西門子300PLC（CPU 315-2PN/DP）的通信接口對接，模塊網口通過工業以太網與西門子1200PLC（CPU 1214C）、上位監控系統（WinCC）及ModbusTCP協議設備（變頻器、溫度采集模塊）連接；模塊頂端九針口接入昆侖通態觸摸屏，完成硬件組網。

2.參數配置：通過捷米特NetDevice配置軟件（V1013版本以上），搜索并連接ETH-S7300-JM01 Plus模塊，設置模塊網口支持ModbusTCP協議，匹配西門子300PLC與1200PLC的IP地址（確保同一網段），配置數據交換命令，實現兩者數據雙向交互；同時設置九針口通信參數，適配觸摸屏協議，確保觸摸屏與PLC正常通信；配置上位機監控參數，實現WinCC與PLC的實時數據傳輸。

四、產品核心亮點體現

1.觸摸屏全兼容：模塊頂端九針口支持所有品牌觸摸屏（如昆侖通態、威綸通、臺達等），無需額外適配驅動，直接連接即可實現參數設置、狀態監控，解決了原有觸摸屏兼容性差的問題，提升設備升級靈活性。

2. ModbusTCP協議支持：網口內置ModbusTCP協議，可直接連接各類支持該協議的PLC設備（如西門子1200PLC）、變頻器、傳感器等，實現多設備互聯互通，無需復雜編程，降低組網難度。

3.直通型設計：模塊采用直通型架構，無需占用PLC編程口，不影響PLC原有程序運行，同時支持編程軟件、上位機、觸摸屏同時與PLC通信，互不干擾，保障系統穩定運行。

4.配置便捷：通過專用NetDevice軟件即可完成所有參數配置，支持快速搜索設備、參數下載、狀態診斷，運維人員無需專業編程知識，即可完成部署與調試。

五、應用前后對比

六、應用效果

該項目通過部署捷米特ETH-S7300-JM01 Plus直通型以太網處理器，徹底解決了西門子300PLC與其他以太網PLC通信、上位機監控、觸摸屏兼容等核心痛點，實現了車間自動化系統的互聯互通與集中管控。

應用后，生產線參數同步精準，故障響應及時，運維效率大幅提升，每月減少停機損耗約3000元，人工成本降低40%，同時提升了生產質量穩定性。模塊運行穩定，抗干擾能力強，適配工業現場復雜環境，滿足車間長期穩定運行需求，為企業智能化升級提供了高效、低成本的解決方案。

相關技術交流請給邵工留言
