在工業自動化與工業物聯網深度融合的背景下，總線協議互通成為智能倉儲設備協同、數據高效流轉的核心前提。智能倉儲分揀系統承擔貨物分揀、出庫等關鍵任務，其自動化水平與數據協同能力直接影響倉儲運營效率。本文結合實際項目，闡述歐姆龍 PLC（EtherNet/IP主站）與基恩士 PLC（EtherCAT主站）的數據互通方案，通過塔訊 TX161-RE-ECS/EIS網關（EtherNet/IP從站轉 EtherCAT從站）實現全流程自動化，融入工業自動化、工業物聯網、總線協議、物聯網網關等關鍵詞，為行業智能化升級提供技術參考。

一、案例背景

某大型物流倉儲有限公司智能倉儲分揀中心，主營快消品、電子產品倉儲分揀，日均分揀量達 1.2萬件。隨著業務量增長，原有系統因設備協同不暢、數據無法互通，成為效能提升瓶頸。

系統采用雙 PLC主站架構：歐姆龍 PLC作為 EtherNet/IP主站，負責入庫掃碼、倉位分配、庫存統計及分揀任務調度；基恩士 PLC作為 EtherCAT主站，控制皮帶分揀機、機械臂、出庫傳送帶等現場執行機構，完成貨物分揀、輸送操作。

實施前，EtherNet/IP與 EtherCAT總線協議不兼容，雙主站無法直接互通，導致分揀協同斷層；缺乏專業工業網關與數據采集器，生產數據無法統一采集上傳，管理人員依賴人工巡檢統計，效率低下且易出現分揀錯誤、庫存偏差。

為解決痛點，項目引入塔訊 TX161-RE-ECS/EIS物聯網網關（工業網關 /智能網關），依托其協議轉換與數據采集能力，搭建雙 PLC雙向通訊鏈路，實現貨物分揀、出庫全流程自動化，推動工業自動化與工業物聯網深度融合。核心需求為實現雙主站數據互通、完成總線協議轉換、采集分揀與庫存數據并上傳監控平臺，提升分揀效率與準確率。

二、協議轉換網關的功能簡介

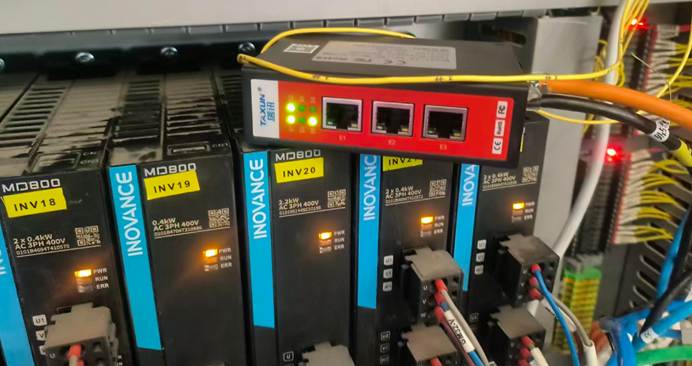

塔訊 TX161-RE-ECS/EIS網關是工業自動化場景專用協議轉換網關，隸屬工業網關范疇，兼具智能網關與數據采集器功能，是設備與工業物聯網平臺的核心樞紐，核心功能如下：

（一）專屬協議轉換功能

核心支持 EtherNet/IP從站轉 EtherCAT從站雙向轉換，精準適配本項目雙 PLC通訊需求?？蓪W姆龍 PLC下發的分揀調度指令轉換為基恩士 PLC可識別的 EtherCAT指令，同時將基恩士 PLC采集的現場數據轉換為 EtherNet/IP協議數據反饋，徹底解決總線協議不兼容問題。

（二）數據采集與上傳功能

作為數據采集器，可實時采集雙 PLC運行數據、分揀任務數據、庫存數據及現場設備參數，通過以太網、4G/5G等方式上傳至工業物聯網監控平臺，為管理決策提供數據支撐，完善工業物聯網數據體系。

（三）設備監控與故障預警

實時監測自身及連接設備狀態，檢測通訊鏈路穩定性，當出現設備異常、參數超標、故障停機時，及時上傳故障信息并通過短信、郵件通知管理人員，快速排查故障，保障系統穩定運行。

（四）工業級穩定設計

采用工業級硬件，具備抗電磁干擾、抗振動、寬溫適應（-40℃~85℃）、防塵防水等特性，適配倉儲現場復雜環境；支持?jǐn)帱c(diǎn)續傳，網絡中斷時暫存數據，恢復后自動上傳，確保數據完整。

（五）靈活配置與擴展

支持 Web端、手機 APP端遠程配置，操作便捷，降低運維成本；具備以太網、串口、DI/DO等豐富接口，可擴展連接更多分揀設備，適配倉儲系統智能化升級需求。

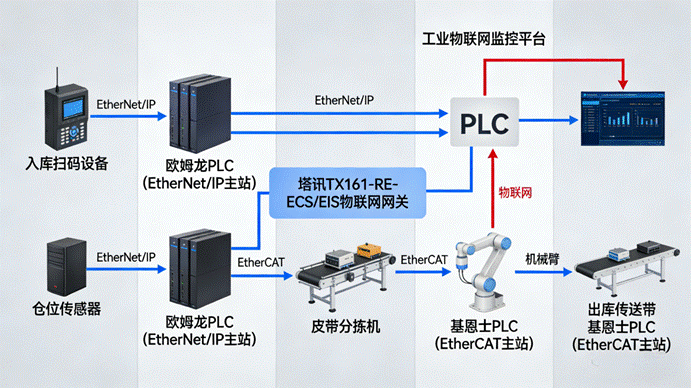

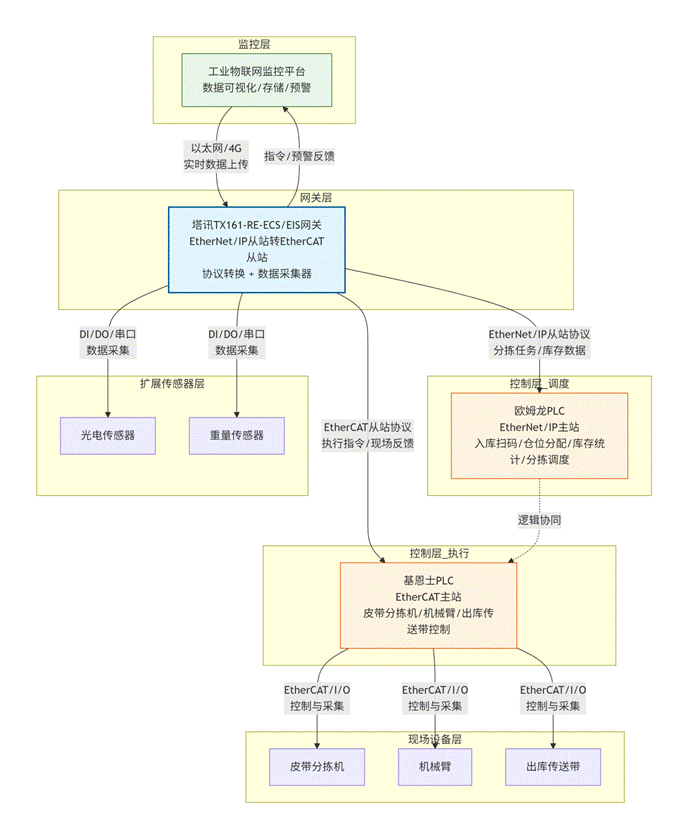

三、案例結構拓?fù)鋱D

四、解決方案

以塔訊 TX161-RE-ECS/EIS網關為核心，解決協議不兼容、數據采集難等痛點，推動倉儲分揀系統自動化與智能化升級，具體方案如下：

（一）硬件部署方案

中控室部署網關，通過工業級以太網分別連接歐姆龍 PLC與基恩士 PLC，搭建穩定通訊鏈路；預留接口用于擴展傳感器、分揀設備，滿足系統升級需求。

搭建工業物聯網監控平臺，通過以太網與網關建立連接，接收分揀、設備、庫存等數據，實現遠程可視化監控與故障預警。

（二）協議轉換方案

網關 EtherNet/IP接口設為從站模式，與歐姆龍 PLC配對，配置 IP參數與數據映射規則，精準接收分揀調度指令。

網關 EtherCAT接口設為從站模式，與基恩士 PLC配對，配置從站地址與通訊周期，將接收的指令轉換為其可識別格式，下發至執行設備。

配置雙向數據反饋規則，將基恩士 PLC采集的現場數據轉換后反饋至歐姆龍 PLC，實現雙主站協同控制。

（三）數據采集與監控方案

明確采集范圍：雙 PLC運行數據、分揀任務數據、庫存數據、現場設備狀態及故障信息。

配置采集規則，設置 1-3秒 /次的采集頻率，過濾無效數據，確保數據準確；支持本地存儲與斷點續傳，保障數據完整。

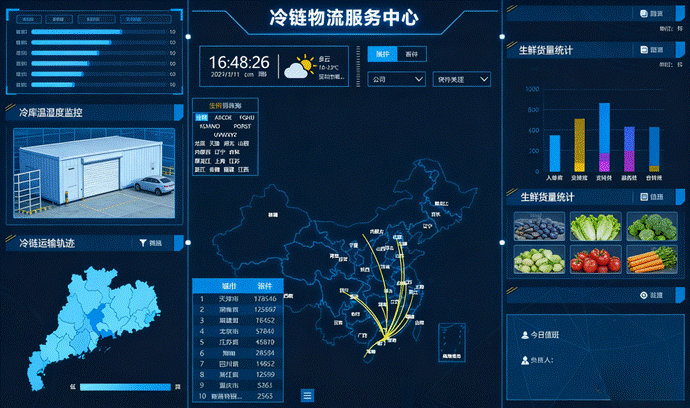

搭建可視化界面，通過圖表、看板直觀展示分揀進度、設備狀態、庫存情況；設置預警閾值，實現分揀異常與設備故障實時預警，快速響應處理。

（四）分揀流程優化方案

協同控制：歐姆龍 PLC自動分配分揀任務，通過網關下發指令至基恩士 PLC，驅動執行設備精準分揀，實現入庫、分揀、出庫聯動。

準確率保障：采集掃碼與分揀數據，建立校驗機制，出現錯誤時自動預警并停機處理，結合數據分析優化分揀路徑。

應急處理：設備故障時，網關上傳信息至雙 PLC與監控平臺，停止相關指令下發與設備運行，故障排除后快速恢復運行，減少停機損失。

五、實施配置過程

嚴格按照 “前期準備→硬件部署→通訊調試→協議轉換配置→數據采集配置→監控平臺部署→系統聯調→試運行”流程開展，核心步驟如下：

（一）前期準備

清點檢查網關、雙 PLC、分揀設備等所有設備，確認外觀與運行狀態；準備調試工具與軟件，確認中控室電源、網絡環境，規劃 IP地址、協議轉換規則等參數，為后續工作鋪墊。

（二）硬件部署與接線

將網關、雙 PLC固定安裝于機柜與控制柜，確保通風良好；采用工業級網線連接網關與雙 PLC，完成 EtherNet/IP與 EtherCAT總線接線；連接現場分揀設備、傳感器至雙 PLC與網關 I/O接口，檢查電源與接線正確性。

（三）通訊與協議轉換配置

測試各設備與調試電腦的通訊狀態，登錄網關配置軟件，配置雙接口 IP參數，完成與雙 PLC的配對通訊；設置協議轉換雙向規則，測試指令與數據轉換傳輸效果，確保雙主站雙向互通順暢。

（四）數據采集與監控配置

在網關中添加采集點，指定采集源與參數，配置數據過濾與存儲規則，測試采集準確性與斷點續傳功能；部署監控平臺，搭建可視化界面，設置故障與分揀異常預警閾值與通知方式。

（五）系統聯調與試運行

啟動全系統，測試分揀指令執行、數據上傳、故障預警等功能，確保各環節正常運行；進行 7天試運行，24小時值守監測，優化分揀錯位、通訊卡頓等問題，最終完成驗收交付與人員培訓。

六、項目痛點、應用效果及對比

（一）項目痛點

1.協議不兼容，通訊斷層：雙 PLC分屬不同總線協議，無法互通，分揀調度指令傳遞滯后，協同效率低。

2.數據采集缺失：無專業工業網關與數據采集器，數據依賴人工統計，無法實時掌握系統狀態，易出現庫存與分揀偏差。

3.分揀效率低、準確率差：人工干預多，日均分揀 8000件，準確率 97.5%，存在分揀錯位問題，返工成本高。

4.故障排查難：無預警機制，故障定位慢，平均停機時間 40分鐘 /次，損失較大。

5.自動化程度低：人工成本高，不符合工業自動化與工業物聯網融合發展趨勢。

（二）應用效果

1.突破協議壁壘：通過網關實現 EtherNet/IP與 EtherCAT雙向轉換，雙主站實時互通，分揀協同效率顯著提升。

2.完善數據體系：依托數據采集器功能，實現全數據統一采集與可視化監控，替代人工統計，管理效率提升，數據準確率達 99.8%以上。

3.提質降本增效：分揀流程全自動化，日均分揀量提升至 1.5萬件，準確率升至 99.8%，人工成本降低 40%，大幅減少返工與運營成本。

4.縮短故障停機時間：故障預警及時，排查效率提升，平均停機時間縮短至 12分鐘內，保障系統穩定運行。

5.推動智能升級：搭建工業物聯網監控體系，實現庫存動態精準管理，完成倉儲系統從自動化向智能化的轉型，適配行業發展趨勢。

（三）實施前后對比

表格

七、案例總結

本案例以塔訊 TX161-RE-ECS/EIS物聯網網關為核心，成功解決智能倉儲分揀系統雙 PLC協議不兼容、數據采集難、分揀效率低等痛點，實現 EtherNet/IP與 EtherCAT協議轉換、雙主站雙向通訊及全數據采集監控，達成分揀、出庫全流程自動化，顯著提升分揀效率、準確率與管理水平，降低運營成本與停機損失。

實踐證明，工業網關作為工業自動化與工業物聯網的核心樞紐，兼具協議轉換與數據采集功能，是倉儲分揀系統智能化升級的關鍵支撐。塔訊 TX161-RE-ECS/EIS網關的工業級穩定性、專屬協議轉換能力與靈活擴展性，完美適配智能倉儲現場需求，有效落地項目痛點。

在工業 4.0與物流智能化發展背景下，本案例為同類智能倉儲分揀系統及工業自動化場景提供了可復制的解決方案。未來可結合大數據、AI技術，深化分揀調度智能決策、設備故障預測與庫存優化管理，進一步提升智能倉儲的智能化水平，助力行業高質量發展。
